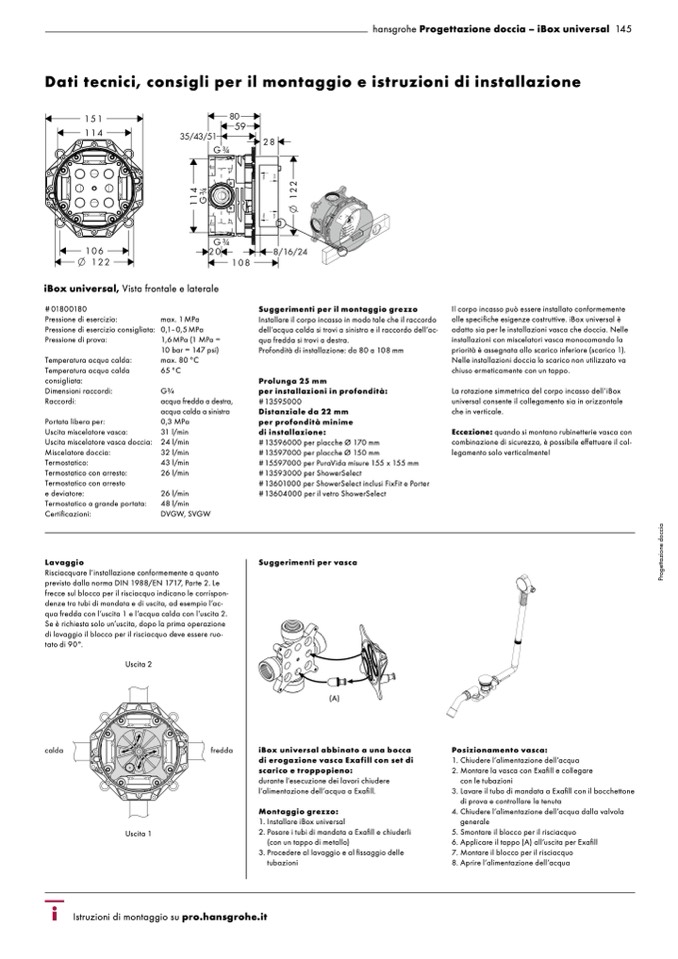

Dati tecnici, consigli per il montaggio e istruzioni di installazione

iBox universal, Vista frontale e laterale

#01800180

Suggerimenti per il montaggio grezzo

Installare il corpo incasso in modo tale che il raccordo

dell’acqua calda si trovi a sinistra e il raccordo dell’ac-

qua fredda si trovi a destra.

Profondità di installazione: da 80 a 108 mm

Prolunga 25 mm

per installazioni in profondità:

# 13595000

Distanziale da 22 mm

per profondità minime

di installazione:

# 13596000 per placche Ø 170 mm

# 13597000 per placche Ø 150 mm

# 15597000 per PuraVida misure 155 x 155 mm

# 13593000 per ShowerSelect

# 13601000 per ShowerSelect inclusi FixFit e Porter

# 13604000 per il vetro ShowerSelect

Suggerimenti per vasca

(A)

iBox universal abbinato a una bocca

di erogazione vasca Exafill con set di

scarico e troppopieno:

durante l’esecuzione dei lavori chiudere

l’alimentazione dell’acqua a Exafill.

Montaggio grezzo:

1. Installare iBox universal

2. Posare i tubi di mandata a Exafill e chiuderli

(con un tappo di metallo)

3. Procedere al lavaggio e al fissaggio delle

tubazioni

Il corpo incasso può essere installato conformemente

alle specifiche esigenze costruttive. iBox universal è

adatto sia per le installazioni vasca che doccia. Nelle

installazioni con miscelatori vasca monocomando la

priorità è assegnata allo scarico inferiore (scarico 1).

Nelle installazioni doccia lo scarico non utilizzato va

chiuso ermeticamente con un tappo.

La rotazione simmetrica del corpo incasso dell’iBox

universal consente il collegamento sia in orizzontale

che in verticale.

Eccezione: quando si montano rubinetterie vasca con

combinazione di sicurezza, è possibile effettuare il col-

legamento solo verticalmente!

Pressione di esercizio:

Pressione di esercizio consigliata:

Pressione di prova:

Temperatura acqua calda:

Temperatura acqua calda

consigliata:

Dimensioni raccordi:

Raccordi:

Portata libera per:

Uscita miscelatore vasca:

Uscita miscelatore vasca doccia:

Miscelatore doccia:

Termostatico:

Termostatico con arresto:

Termostatico con arresto

e deviatore:

Termostatico a grande portata:

Certificazioni:

Lavaggio

max. 1 MPa

0,1–0,5 MPa

1,6 MPa (1 MPa =

10 bar = 147 psi)

max. 80 °C

65 °C

G3⁄4

acqua fredda a destra,

acqua calda a sinistra

0,3 MPa

31 l/min

24 l/min

32 l/min

43 l/min

26 l/min

26 l/min

48 l/min

DVGW, SVGW

Risciacquare l’installazione conformemente a quanto

previsto dalla norma DIN 1988/EN 1717, Parte 2. Le

frecce sul blocco per il risciacquo indicano le corrispon-

denze tra tubi di mandata e di uscita, ad esempio l’ac-

qua fredda con l’uscita 1 e l’acqua calda con l’uscita 2.

Se è richiesta solo un’uscita, dopo la prima operazione

di lavaggio il blocco per il risciacquo deve essere ruo-

tato di 90°.

calda

fredda

Posizionamento vasca:

1. Chiudere l’alimentazione dell’acqua

2. Montare la vasca con Exafill e collegare

con le tubazioni

3. Lavare il tubo di mandata a Exafill con il bocchettone

di prova e controllare la tenuta

4. Chiudere l’alimentazione dell’acqua dalla valvola

generale

5. Smontare il blocco per il risciacquo

6. Applicare il tappo (A) all’uscita per Exafill

7. Montare il blocco per il risciacquo

8. Aprire l’alimentazione dell’acqua

Uscita 2

Uscita 1

Istruzioni di montaggio su pro.hansgrohe.it
