Saveris

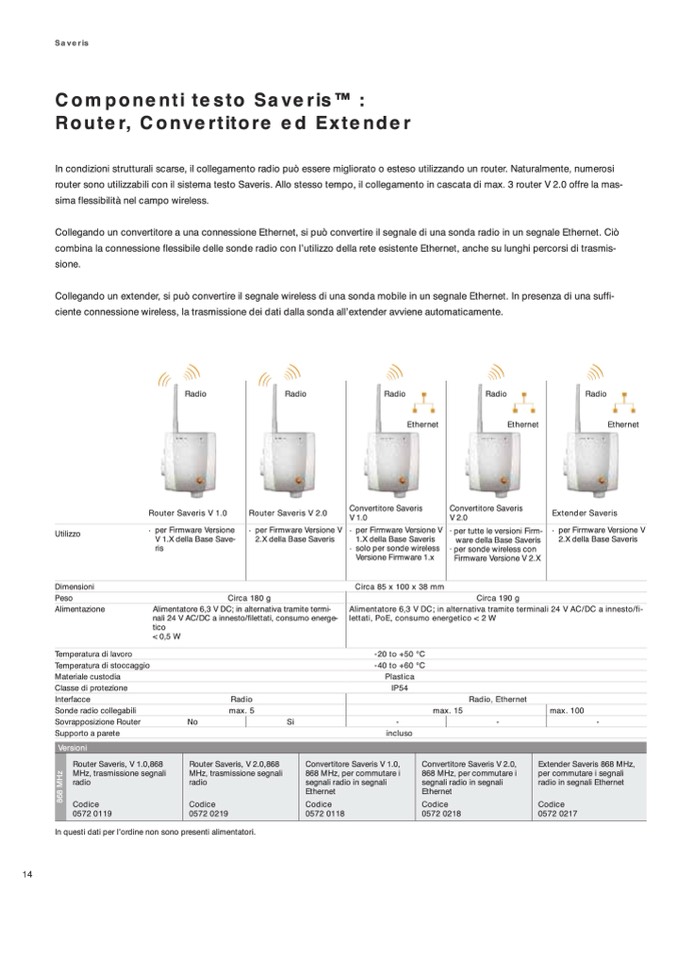

Componenti testo SaverisTM :

Router, Convertitore ed Extender

In condizioni strutturali scarse, il collegamento radio può essere migliorato o esteso utilizzando un router. Naturalmente, numerosi

router sono utilizzabili con il sistema testo Saveris. Allo stesso tempo, il collegamento in cascata di max. 3 router V 2.0 offre la mas-

sima flessibilità nel campo wireless.

Collegando un convertitore a una connessione Ethernet, si può convertire il segnale di una sonda radio in un segnale Ethernet. Ciò

combina la connessione flessibile delle sonde radio con l’utilizzo della rete esistente Ethernet, anche su lunghi percorsi di trasmis-

sione.

Collegando un extender, si può convertire il segnale wireless di una sonda mobile in un segnale Ethernet. In presenza di una suffi-

ciente connessione wireless, la trasmissione dei dati dalla sonda all’extender avviene automaticamente.

Radio

Router Saveris V 1.0

· per Firmware Versione

V 1.X della Base Save-

ris

Radio

Router Saveris V 2.0

Radio

Convertitore Saveris

V 1.0

Circa 85 x 100 x 38 mm

Radio

Ethernet

Convertitore Saveris

V 2.0

Radio

Ethernet

Extender Saveris

· per Firmware Versione V

2.X della Base Saveris

Ethernet

· per Firmware Versione V

2.X della Base Saveris

· per Firmware Versione V

1.X della Base Saveris

· solo per sonde wireless

Versione Firmware 1.x

· per tutte le versioni Firm-

ware della Base Saveris

· per sonde wireless con

Firmware Versione V 2.X

Utilizzo

Dimensioni

Peso

Alimentazione

Temperatura di lavoro

Materiale custodia

Classe di protezione

Interfacce

Sonde radio collegabili

Sovrapposizione Router

Supporto a parete

Circa 180 g

Alimentatore 6,3 V DC; in alternativa tramite termi-

nali 24 V AC/DC a innesto/filettati, consumo energe-

tico

< 0,5 W

Radio

max. 5

No

In questi dati per l’ordine non sono presenti alimentatori.

Circa 190 g

Alimentatore 6,3 V DC; in alternativa tramite terminali 24 V AC/DC a innesto/fi-

lettati, PoE, consumo energetico < 2 W

-20 to +50 °C

-40 to +60 °C

Plastica

IP54

incluso

Radio, Ethernet

max. 100

-

Si

-

-

Versioni

Router Saveris, V 1.0,868

MHz, trasmissione segnali

radio

Codice

0572 0119

Router Saveris, V 2.0,868

MHz, trasmissione segnali

radio

Codice

0572 0219

Convertitore Saveris V 1.0,

868 MHz, per commutare i

segnali radio in segnali

Ethernet

Codice

0572 0118

Convertitore Saveris V 2.0,

868 MHz, per commutare i

segnali radio in segnali

Ethernet

Codice

0572 0218

Extender Saveris 868 MHz,

per commutare i segnali

radio in segnali Ethernet

Codice

0572 0217

14

max. 15

Temperatura di stoccaggio

8

6

8

M

H

z
