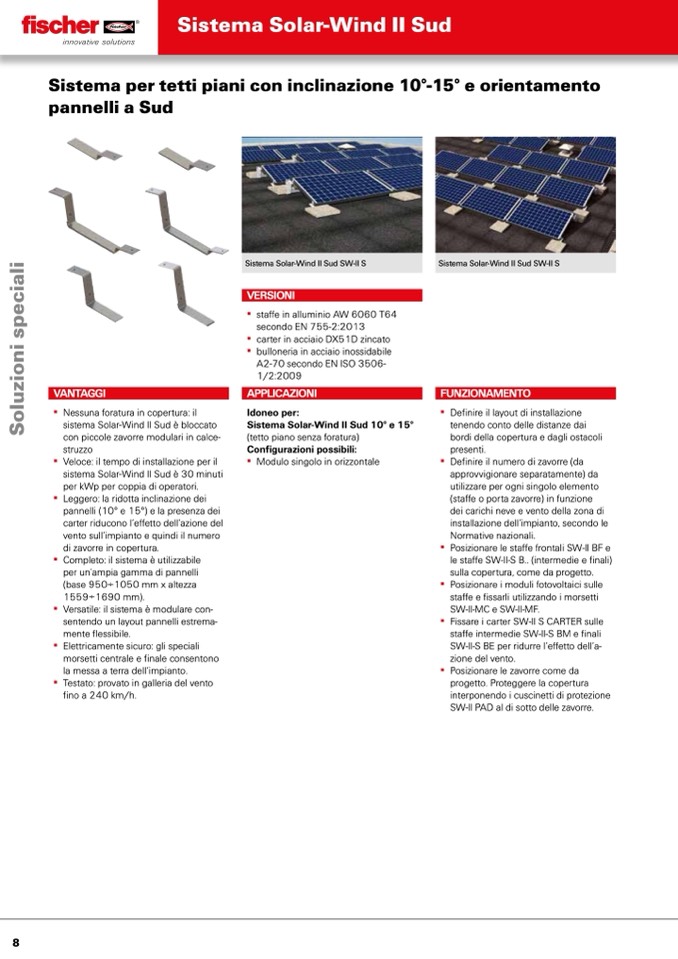

Sistema Solar-Wind II Sud

Sistema per tetti piani con inclinazione 10°-15° e orientamento

pannelli a Sud

VANTAGGI

▪▪ Nessuna▪foratura▪in▪copertura:▪il▪

sistema▪Solar-Wind▪II▪Sud▪è▪bloccato▪

con▪piccole▪zavorre▪modulari▪in▪calce-

struzzo

▪▪ Veloce:▪il▪tempo▪di▪installazione▪per▪il▪

sistema▪Solar-Wind▪II▪Sud▪è▪30▪minuti▪

per▪kWp▪per▪coppia▪di▪operatori.

▪▪ Leggero:▪la▪ridotta▪inclinazione▪dei▪

pannelli▪(10°▪e▪15°)▪e▪la▪presenza▪dei▪

carter▪riducono▪l’effetto▪dell’azione▪del▪

vento▪sull’impianto▪e▪quindi▪il▪numero▪

di▪zavorre▪in▪copertura.

▪▪ Completo:▪il▪sistema▪è▪utilizzabile▪

per▪un’ampia▪gamma▪di▪pannelli▪

(base▪950÷1050▪mm▪x▪altezza▪

1559÷1690▪mm).

▪▪ Versatile:▪il▪sistema▪è▪modulare▪con-

sentendo▪un▪layout▪pannelli▪estrema-

mente▪flessibile.

▪▪ Elettricamente▪sicuro:▪gli▪speciali▪

morsetti▪centrale▪e▪finale▪consentono▪

la▪messa▪a▪terra▪dell’impianto.

▪▪ Testato:▪provato▪in▪galleria▪del▪vento▪

fino▪a▪240▪km/h.

Sistema Solar-Wind II Sud SW-II S

VERSIONI

▪▪ staffe▪in▪alluminio▪AW▪6060▪T64▪

secondo▪EN▪755-2:2013

▪▪ carter▪in▪acciaio▪DX51D▪zincato▪

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Solar-Wind II Sud 10° e 15°

(tetto▪piano▪senza▪foratura)

Configurazioni possibili:

▪▪ Modulo▪singolo▪in▪orizzontale

Sistema Solar-Wind II Sud SW-II S

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Definire▪il▪layout▪di▪installazione▪

tenendo▪conto▪delle▪distanze▪dai▪

bordi▪della▪copertura▪e▪dagli▪ostacoli▪

presenti.

Definire▪il▪numero▪di▪zavorre▪(da▪

approvvigionare▪separatamente)▪da▪

utilizzare▪per▪ogni▪singolo▪elemento▪

(staffe▪o▪porta▪zavorre)▪in▪funzione▪

dei▪carichi▪neve▪e▪vento▪della▪zona▪di▪

installazione▪dell’impianto,▪secondo▪le▪

Normative▪nazionali.

Posizionare▪le▪staffe▪frontali▪SW-II▪BF▪e▪

le▪staffe▪SW-II-S▪B..▪(intermedie▪e▪finali)▪

sulla▪copertura,▪come▪da▪progetto.

Posizionare▪i▪moduli▪fotovoltaici▪sulle▪

staffe▪e▪fissarli▪utilizzando▪i▪morsetti▪

SW-II-MC▪e▪SW-II-MF.

Fissare▪i▪carter▪SW-II▪S▪CARTER▪sulle▪

staffe▪intermedie▪SW-II-S▪BM▪e▪finali▪

SW-II-S▪BE▪per▪ridurre▪l’effetto▪dell’a-

zione▪del▪vento.

Posizionare▪le▪zavorre▪come▪da▪

progetto.▪Proteggere▪la▪copertura▪

interponendo▪i▪cuscinetti▪di▪protezione▪

SW-II▪PAD▪al▪di▪sotto▪delle▪zavorre.
