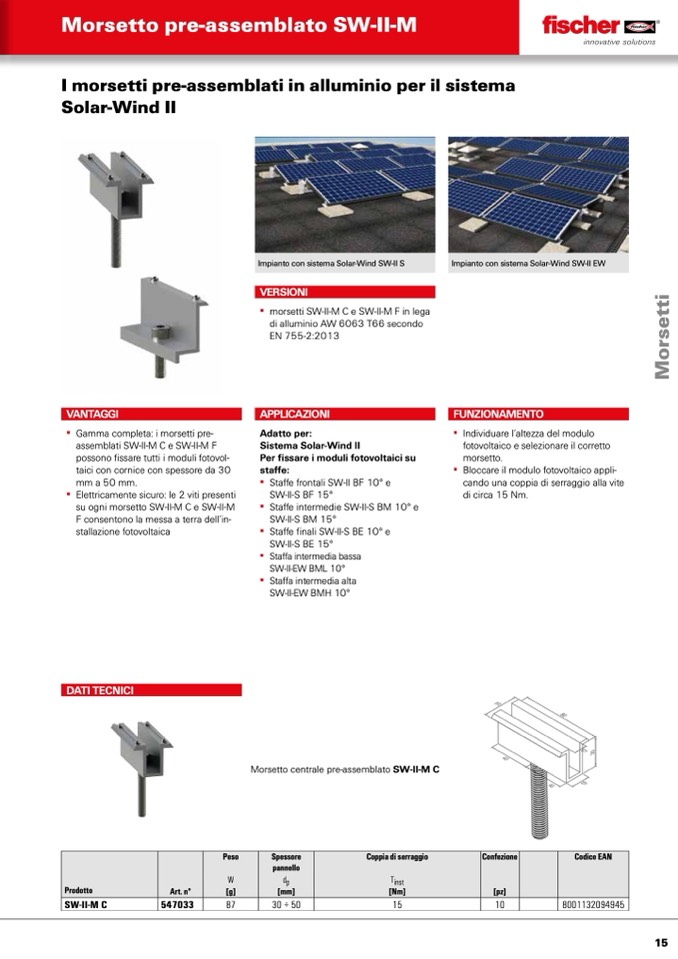

Morsetto pre-assemblato SW-II-M

I morsetti pre-assemblati in alluminio per il sistema

Solar-Wind II

VANTAGGI

▪▪ Gamma▪completa:▪i▪morsetti▪pre-

assemblati▪SW-II-M▪C▪e▪SW-II-M▪F▪

possono▪fissare▪tutti▪i▪moduli▪fotovol-

taici▪con▪cornice▪con▪spessore▪da▪30▪

mm▪a▪50▪mm.

▪▪ Elettricamente▪sicuro:▪le▪2▪viti▪presenti▪

su▪ogni▪morsetto▪SW-II-M▪C▪e▪SW-II-M▪

F▪consentono▪la▪messa▪a▪terra▪dell’in-

stallazione▪fotovoltaica

Impianto con sistema Solar-Wind SW-II S

VERSIONI

▪▪ morsetti▪SW-II-M▪C▪e▪SW-II-M▪F▪in▪lega▪

di▪alluminio▪AW▪6063▪T66▪secondo▪

EN▪755-2:2013

APPLICAZIONI

Adatto per:

Sistema Solar-Wind II

Per fissare i moduli fotovoltaici su

staffe:

▪▪ Staffe▪frontali▪SW-II BF 10°▪e▪▪

SW-II-S BF 15°

▪▪ Staffe▪intermedie▪SW-II-S BM 10°▪e▪

SW-II-S BM 15°

▪▪ Staffe▪finali▪SW-II-S BE 10°▪e▪▪

SW-II-S BE 15°

▪▪ Staffa▪intermedia▪bassa▪▪

SW-II-EW BML 10°

▪▪ Staffa▪intermedia▪alta▪▪

SW-II-EW BMH 10°

Impianto con sistema Solar-Wind SW-II EW

FUNZIONAMENTO

▪▪ Individuare▪l’altezza▪del▪modulo▪

fotovoltaico▪e▪selezionare▪il▪corretto▪

morsetto.

▪▪ Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪vite▪

di▪circa▪15▪Nm.

DATI TECNICI

Morsetto▪centrale▪pre-assemblato▪SW-II-M C

Peso Spessore

pannello

Coppia di serraggio Confezione Codice EAN

W dp

Tinst

Prodotto Art. n° [g] [mm]

[Nm] [pz]

SW-II-M C 547033 87 30 ÷ 50

15 10 8001132094945

15

M

o

r

s

e

t

t

i
