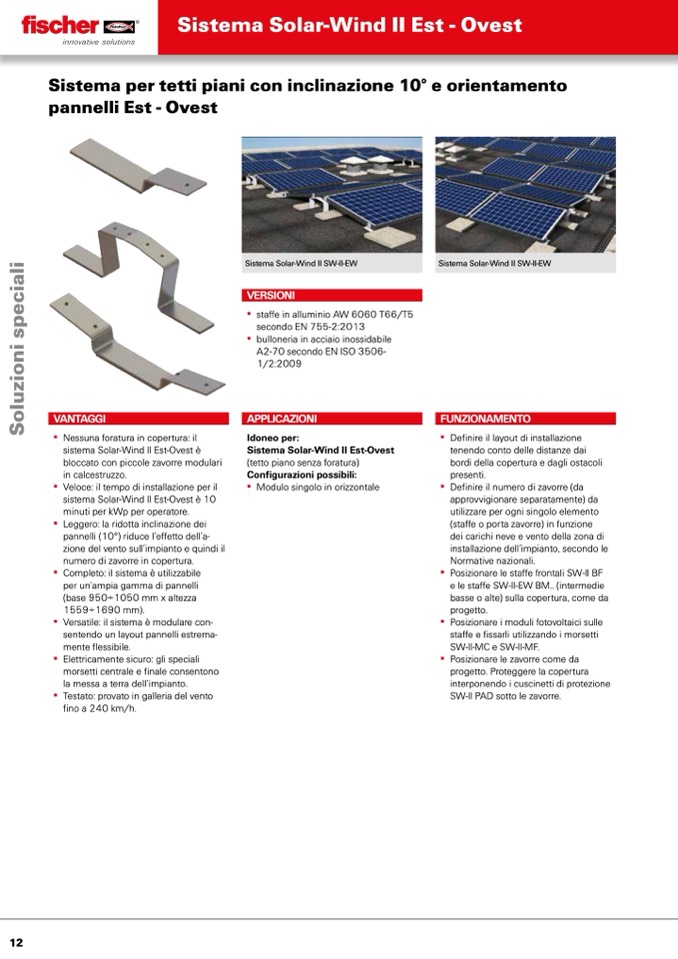

Sistema Solar-Wind II Est - Ovest

Sistema per tetti piani con inclinazione 10° e orientamento

pannelli Est - Ovest

Sistema Solar-Wind II SW-II-EW

VERSIONI

▪▪ staffe▪in▪alluminio▪AW▪6060▪T66/T5▪

secondo▪EN▪755-2:2013

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN▪ISO▪3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Solar-Wind II Est-Ovest

(tetto▪piano▪senza▪foratura)

Configurazioni possibili:

▪▪ Modulo▪singolo▪in▪orizzontale

Sistema Solar-Wind II SW-II-EW

VANTAGGI

▪▪ Nessuna▪foratura▪in▪copertura:▪il▪

sistema▪Solar-Wind▪II▪Est-Ovest▪è▪

bloccato▪con▪piccole▪zavorre▪modulari▪

in▪calcestruzzo.

▪▪ Veloce:▪il▪tempo▪di▪installazione▪per▪il▪

sistema▪Solar-Wind▪II▪Est-Ovest▪è▪10▪

minuti▪per▪kWp▪per▪operatore.

▪▪ Leggero:▪la▪ridotta▪inclinazione▪dei▪

pannelli▪(10°)▪riduce▪l’effetto▪dell’a-

zione▪del▪vento▪sull’impianto▪e▪quindi▪il▪

numero▪di▪zavorre▪in▪copertura.

▪▪ Completo:▪il▪sistema▪è▪utilizzabile▪

per▪un’ampia▪gamma▪di▪pannelli▪

(base▪950÷1050▪mm▪x▪altezza▪

1559÷1690▪mm).

▪▪ Versatile:▪il▪sistema▪è▪modulare▪con-

sentendo▪un▪layout▪pannelli▪estrema-

mente▪flessibile.

▪▪ Elettricamente▪sicuro:▪gli▪speciali▪

morsetti▪centrale▪e▪finale▪consentono▪

la▪messa▪a▪terra▪dell’impianto.

▪▪ Testato:▪provato▪in▪galleria▪del▪vento▪

fino▪a▪240▪km/h.

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

Definire▪il▪layout▪di▪installazione▪

tenendo▪conto▪delle▪distanze▪dai▪

bordi▪della▪copertura▪e▪dagli▪ostacoli▪

presenti.

Definire▪il▪numero▪di▪zavorre▪(da▪

approvvigionare▪separatamente)▪da▪

utilizzare▪per▪ogni▪singolo▪elemento▪

(staffe▪o▪porta▪zavorre)▪in▪funzione▪

dei▪carichi▪neve▪e▪vento▪della▪zona▪di▪

installazione▪dell’impianto,▪secondo▪le▪

Normative▪nazionali.

Posizionare▪le▪staffe▪frontali▪SW-II▪BF▪

e▪le▪staffe▪SW-II-EW▪BM..▪(intermedie▪

basse▪o▪alte)▪sulla▪copertura,▪come▪da▪

progetto.

Posizionare▪i▪moduli▪fotovoltaici▪sulle▪

staffe▪e▪fissarli▪utilizzando▪i▪morsetti▪

SW-II-MC▪e▪SW-II-MF.

Posizionare▪le▪zavorre▪come▪da▪

progetto.▪Proteggere▪la▪copertura▪

interponendo▪i▪cuscinetti▪di▪protezione▪

SW-II▪PAD▪sotto▪le▪zavorre.
