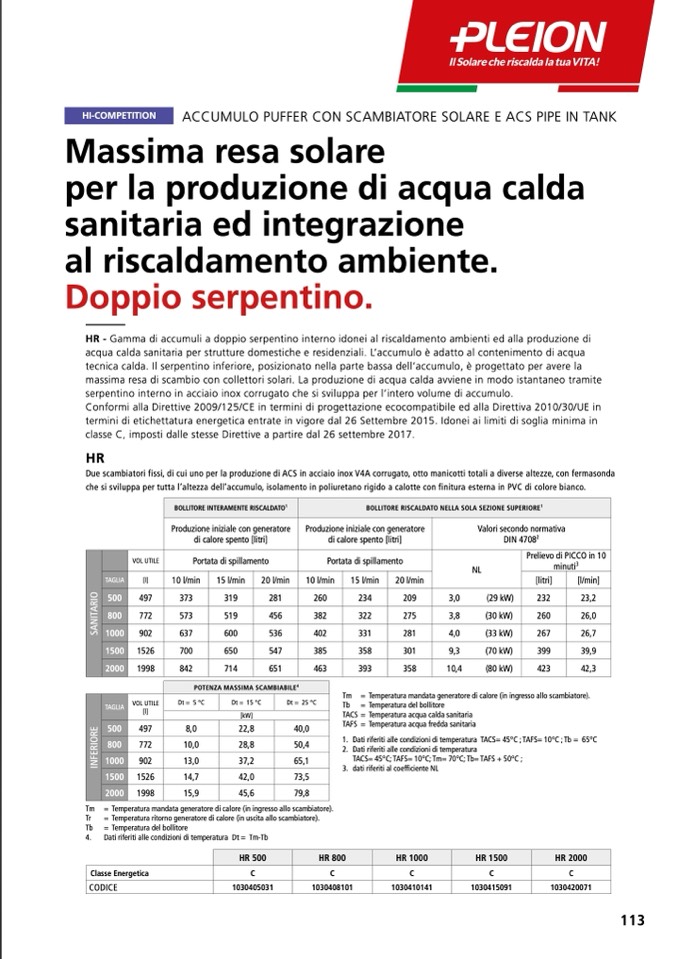

HI-COMPETITION
ACCUMULO PUFFER CON SCAMBIATORE SOLARE E ACS PIPE IN TANK
Massima resa solare
per la produzione di acqua calda
sanitaria ed integrazione
al riscaldamento ambiente.
Doppio serpentino.
HR - Gamma di accumuli a doppio serpentino interno idonei al riscaldamento ambienti ed alla produzione di
acqua calda sanitaria per strutture domestiche e residenziali. L’accumulo
è adatto al contenimento di acqua
tecnica calda. Il serpentino inferiore, posizionato nella parte bassa dell’accumulo,
è progettato per avere la
massima resa di scambio con collettori solari. La produzione di acqua calda avviene in modo istantaneo tramite
serpentino interno in acciaio inox corrugato che si sviluppa per l’intero volume di accumulo.
Conformi alla Direttive 2009/125/CE in termini di progettazione ecocompatibile ed alla Direttiva 2010/30/UE in
termini di etichettatura energetica entrate in vigore dal 26 Settembre 2015. Idonei ai limiti di soglia minima in
classe C, imposti dalle stesse Direttive a partire dal 26 settembre 2017.
HR
Due scambiatori fissi, di cui uno per la produzione di ACS in acciaio inox V4A corrugato, otto manicotti totali a diverse altezze, con fermasonda
che si sviluppa per tutta l‘altezza dell‘accumulo, isolamento in poliuretano rigido a calotte con finitura esterna in PVC di colore bianco.
VOL UTILE
[l]
497
772
902
1526
1998
VOL UTILE
[l]
497
772
902
1526
1998
Portata di spillamento
Portata di spillamento
NL
Prelievo di PICCO in 10
minuti
3
[litri]
[l/min]
232
23,2
260
26,0
267
26,7
399
39,9
423
42,3
10 l/min
15 l/min
319
519
600
650
714
Dt =
20 l/min
10 l/min
260
382
402
385
463
25 °C
15 l/min
234
322
331
358
393
20 l/min
209
3,0
275
3,8
281
4,0
301
9,3
358
10,4
373
573
637
700
842
Dt =
281
456
536
547
651
(29 kW)
(30 kW)
(33 kW)
(70 kW)
(80 kW)
Tm
T
b
= Temperatura del bollitore
TACS = Temperatura acqua calda sanitaria
TAFS = Temperatura acqua fredda sanitaria
1. Dati riferiti alle condizioni di temperatura TACS= 45°C ; TAFS= 10°C ; Tb = 65°C
2. Dati riferiti alle condizioni di temperatura
TACS= 45°C; TAFS= 10°C; Tm= 70°C; Tb= TAFS + 50°C ;
3. dati riferiti al coefficiente NL
C
C
C
BOLLITORE INTERAMENTE RISCALDATO
1
BOLLITORE RISCALDATO NELLA SOLA SEZIONE SUPERIORE
1
Produzione iniziale con generatore
di calore spento [litri]
Produzione iniziale con generatore
di calore spento [litri]
Valori secondo normativa
DIN 4708
2
S
A
N
I
T
A
R
I
O
TAGLIA
500
800
1000
1500
2000
POTENZA MASSIMA SCAMBIABILE
4
I
N
F
E
R
I
O
R
E
TAGLIA
500
800
1000
1500
2000
5 °C
15 °C
Dt =
= Temperatura mandata generatore di calore (in ingresso allo scambiatore).
8,0
10,0
13,0
14,7
15,9
[kW]
22,8
28,8
37,2
42,0
45,6
40,0
50,4
65,1
73,5
79,8
Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore).
Tr
= Temperatura ritorno generatore di calore (in uscita allo scambiatore).
Tb = Temperatura del bollitore
4.
Dati riferiti alle condizioni di temperatura Dt = Tm-Tb
Classe Energetica
C
C
HR 500
HR 800
HR 1000
HR 1500
HR 2000
CODICE
1030405031
1030408101
1030410141
1030415091
1030420071
113
