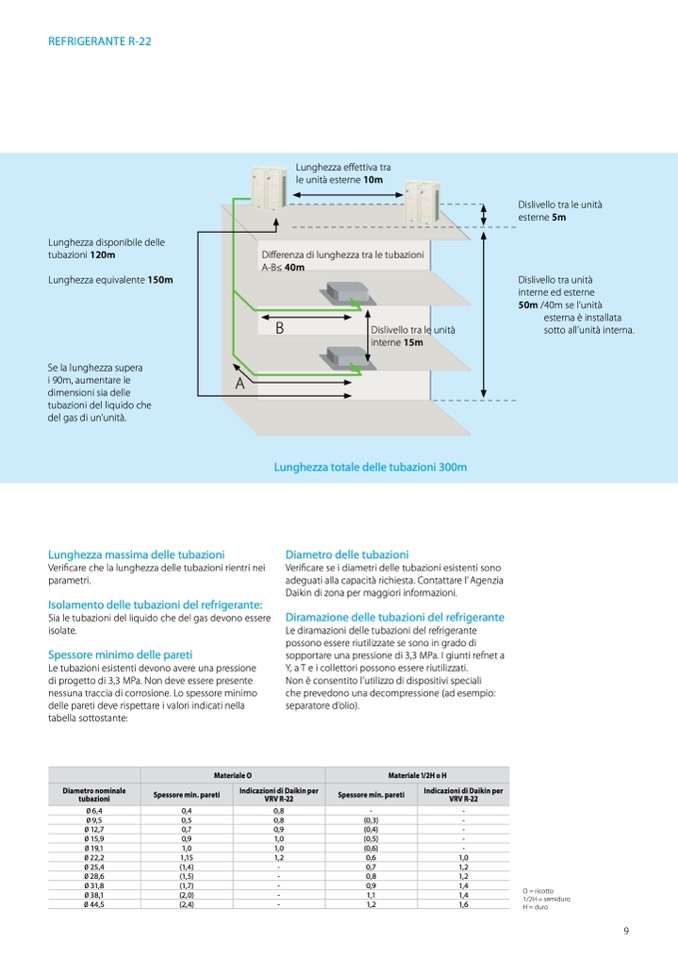

REFRIGERANTE R-22
Lunghezza disponibile delle
tubazioni 120m
Lunghezza equivalente 150m
Se la lunghezza supera
i 90m, aumentare le
dimensioni sia delle
tubazioni del liquido che
del gas di un'unità.
Lunghezza effettiva tra
le unità esterne 10m
Differenza di lunghezza tra le tubazioni
A-B≤ 40m
B
Dislivello tra le unità
interne 15m
A
Dislivello tra le unità
esterne 5m
Dislivello tra unità
interne ed esterne
50m /40m se l’unità
esterna è installata
sotto all’unità interna.
Lunghezza totale delle tubazioni 300m
Lunghezza massima delle tubazioni
Verificare che la lunghezza delle tubazioni rientri nei
parametri.
Isolamento delle tubazioni del refrigerante:
Sia le tubazioni del liquido che del gas devono essere
isolate.
Spessore minimo delle pareti
Le tubazioni esistenti devono avere una pressione
di progetto di 3,3 MPa. Non deve essere presente
nessuna traccia di corrosione. Lo spessore minimo
delle pareti deve rispettare i valori indicati nella
tabella sottostante:
6,4
9,5
12,7
15,9
19,1
22,2
25,4
28,6
31,8
38,1
44,5
Diametro delle tubazioni
Verificare se i diametri delle tubazioni esistenti sono
adeguati alla capacità richiesta. Contattare l’ Agenzia
Daikin di zona per maggiori informazioni.
Diramazione delle tubazioni del refrigerante
Le diramazioni delle tubazioni del refrigerante
possono essere riutilizzate se sono in grado di
sopportare una pressione di 3,3 MPa. I giunti refnet a
Y, a T e i collettori possono essere riutilizzati.
Non è consentito l’utilizzo di dispositivi speciali
che prevedono una decompressione (ad esempio:
separatore d’olio).
-
-
-
-
-
1,0
1,2
1,2
1,4
1,4
1,6
O = ricotto
1/2H = semiduro
H = duro
Materiale O
(0,4)
Materiale 1/2H o H
Diametro nominale
tubazioni
Spessore min. pareti
Indicazioni di Daikin per
VRV R-22
Spessore min. pareti
Indicazioni di Daikin per
VRV R-22
0,4
0,8
-
0,5
0,8
(0,3)
0,7
0,9
0,9
1,0
(0,5)
1,0
1,0
(0,6)
1,15
1,2
0,6
(1,4)
-
0,7
(1,5)
-
0,8
(1,7)
-
0,9
(2,0)
-
1,1
(2,4)
-
1,2
9
