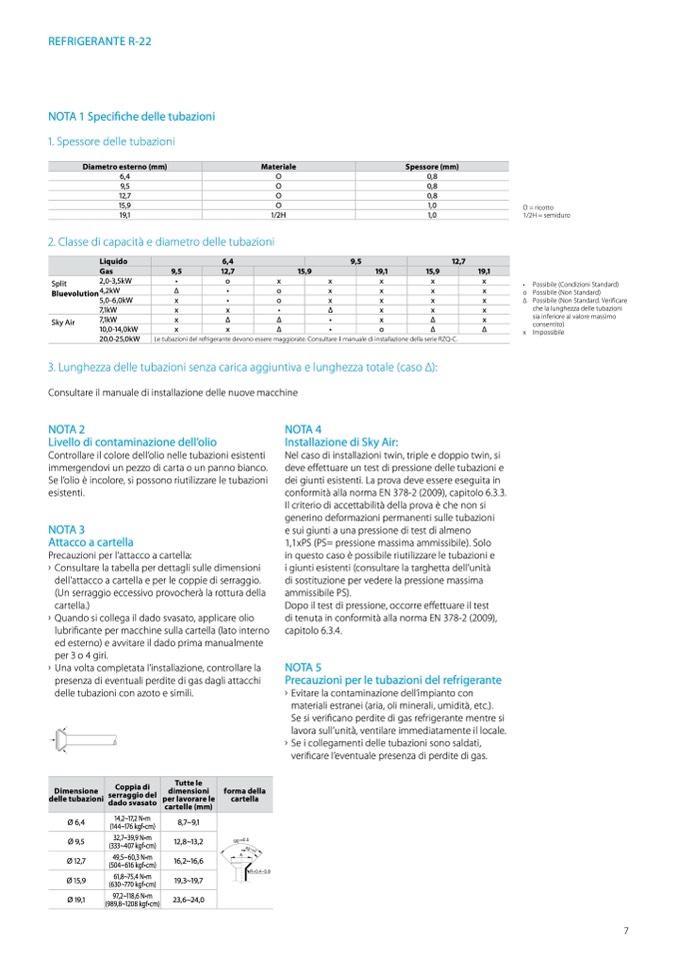

REFRIGERANTE R-22
NOTA 1 Specifiche delle tubazioni
1. Spessore delle tubazioni
Diametro esterno (mm)
Spessore (mm)
Materiale
O
O
O
O
1/2H
6,4
0,8
9,5
12,7
15,9
1,0
19,1
2. Classe di capacità e diametro delle tubazioni
Split
2,0-3,5kW
Bluevolution
4,2kW
5,0-6,0kW
0,8
0,8
1,0
O = ricotto
1/2H = semiduro
• Possibile (Condizioni Standard)
o Possibile (Non Standard)
∆ Possibile (Non Standard. Verificare
che la lunghezza delle tubazioni
sia inferiore al valore massimo
consentito)
x Impossibile
Liquido
6,4
9,5
12,7
Gas
9,5
12,7
15,9
19,1
15,9
19,1
•
o
x
x
x
x
∆
•
o
x
x
x
x
•
o
x
x
x
x
x
•
∆
x
x
x
∆
∆
•
x
∆
x
x
∆
•
o
∆
x
x
x
7,1kW
x
Sky Air
7,1kW
10,0-14,0kW
20,0-25,0kW
x
∆
Le tubazioni del refrigerante devono essere maggiorate. Consultare il manuale di installazione della serie RZQ-C.
3. Lunghezza delle tubazioni senza carica aggiuntiva e lunghezza totale (caso Δ):
Consultare il manuale di installazione delle nuove macchine
NOTA 2
Livello di contaminazione dell’olio
Controllare il colore dell’olio nelle tubazioni esistenti
immergendovi un pezzo di carta o un panno bianco.
Se l’olio è incolore, si possono riutilizzare le tubazioni
esistenti.
NOTA 3
Attacco a cartella
Precauzioni per l’attacco a cartella:
ʯ Consultare la tabella per dettagli sulle dimensioni
dell’attacco a cartella e per le coppie di serraggio.
(Un serraggio eccessivo provocherà la rottura della
cartella.)
ʯ Quando si collega il dado svasato, applicare olio
lubrificante per macchine sulla cartella (lato interno
ed esterno) e avvitare il dado prima manualmente
per 3 o 4 giri.
ʯ Una volta completata l’installazione, controllare la
presenza di eventuali perdite di gas dagli attacchi
delle tubazioni con azoto e simili.
Ø 6,4
Ø 9,5
Ø 12,7
Ø 15,9
Ø 19,1
NOTA 4
Installazione di Sky Air:
Nel caso di installazioni twin, triple e doppio twin, si
deve effettuare un test di pressione delle tubazioni e
dei giunti esistenti. La prova deve essere eseguita in
conformità alla norma EN 378-2 (2009), capitolo 6.3.3.
Il criterio di accettabilità della prova è che non si
generino deformazioni permanenti sulle tubazioni
e sui giunti a una pressione di test di almeno
1,1xPS (PS= pressione massima ammissibile). Solo
in questo caso è possibile riutilizzare le tubazioni e
i giunti esistenti (consultare la targhetta dell’unità
di sostituzione per vedere la pressione massima
ammissibile PS).
Dopo il test di pressione, occorre effettuare il test
di tenuta in conformità alla norma EN 378-2 (2009),
capitolo 6.3.4.
NOTA 5
Precauzioni per le tubazioni del refrigerante
ʯ Evitare la contaminazione dell’impianto con
materiali estranei (aria, oli minerali, umidità, etc.).
Se si verificano perdite di gas refrigerante mentre si
lavora sull’unità, ventilare immediatamente il locale.
ʯ Se i collegamenti delle tubazioni sono saldati,
verificare l’eventuale presenza di perdite di gas.
Dimensione
delle tubazioni
Coppia di
serraggio del
dado svasato
Tutte le
dimensioni
per lavorare le
cartelle (mm)
forma della
cartella
14,2~17,2 N•m
(144~176 kgf•cm)
8,7~9,1
32,7~39,9 N•m
(333~407 kgf•cm)
12,8~13,2
49,5~60,3 N•m
(504~616 kgf•cm)
16,2~16,6
61,8~75,4 N•m
(630~770 kgf•cm)
97,2~118,6 N•m
(989,8~1208 kgf•cm)
19,3~19,7
23,6~24,0
7
