72 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
Wilo-Firefight FIRST

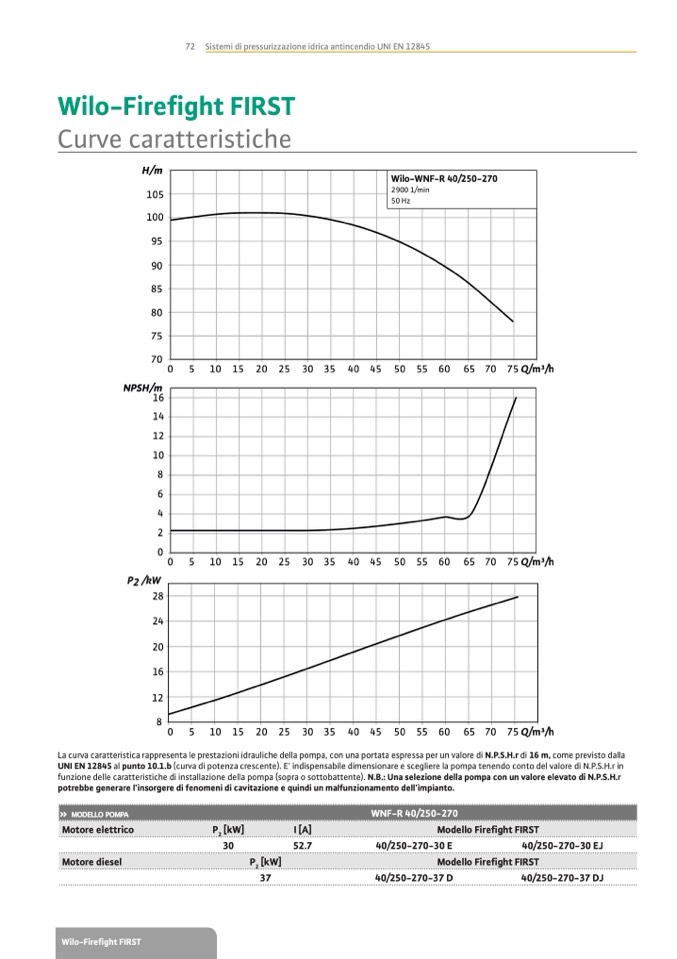

Curve caratteristiche
H/m
105
100
95
90
85
80
75
70
0
5
10 15 20 25 30 35 40 45 50 55 60 65 70 75Q/m3/h
NPSH/m
16
14
12
10
8
6
4
2
0
0
5
10 15 20 25 30 35 40 45 50 55 60 65 70 75Q/m3/h
P2 /kW
28
24
20
16
12
8
0
5
10 15 20 25 30 35 40 45 50 55 60 65 70 75Q/m3/h
La curva caratteristica rappresenta le prestazioni idrauliche della pompa, con una portata espressa per un valore di N.P.S.H.r di 16 m, come previsto dalla
UNI EN 12845 al punto 10.1.b (curva di potenza crescente). E’ indispensabile dimensionare e scegliere la pompa tenendo conto del valore di N.P.S.H.r in
funzione delle caratteristiche di installazione della pompa (sopra o sottobattente). N.B.: Una selezione della pompa con un valore elevato di N.P.S.H.r
potrebbe generare l’insorgere di fenomeni di cavitazione e quindi un malfunzionamento dell’impianto.
Wilo-WNF-R 40/250-270
2900 1/min
50 Hz
» MODELLO POMPA
WNF-R 40/250-270
Motore elettrico
P
2
[kW]
I [A]
Modello Firefight FIRST
30
52.7
40/250-270-30 E
40/250-270-30 EJ
Motore diesel
P
2
[kW]
Modello Firefight FIRST
37
40/250-270-37 D
40/250-270-37 DJ
Wilo-Firefight FIRST
