Sistemi di pressurizzazione idrica antincendio UNI EN 12845 57

Wilo-Firefight FIRST

Curve caratteristiche

H/m

45

40

35

30

25

20

15

10

0

5

10

15

20

25

30

35

Q/m3/h

NPSH/m

16

14

12

10

8

6

4

2

0

0

5

10

15

20

25

30

35

Q/m3/h

P2 /kW

5

4

3

2

1

0

0

5

10

15

20

25

30

35

Q/m3/h

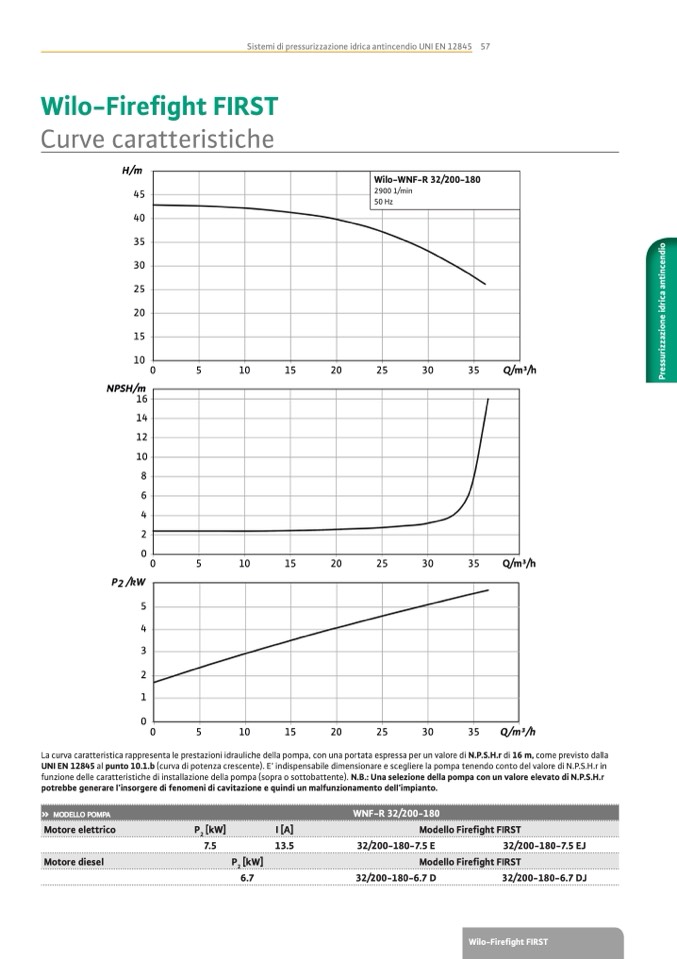

La curva caratteristica rappresenta le prestazioni idrauliche della pompa, con una portata espressa per un valore di N.P.S.H.r di 16 m, come previsto dalla

UNI EN 12845 al punto 10.1.b (curva di potenza crescente). E’ indispensabile dimensionare e scegliere la pompa tenendo conto del valore di N.P.S.H.r in

funzione delle caratteristiche di installazione della pompa (sopra o sottobattente). N.B.: Una selezione della pompa con un valore elevato di N.P.S.H.r

potrebbe generare l’insorgere di fenomeni di cavitazione e quindi un malfunzionamento dell’impianto.

Wilo-WNF-R 32/200-180

2900 1/min

50 Hz

» MODELLO POMPA

WNF-R 32/200-180

Motore elettrico

P

2

[kW]

I [A]

Modello Fire

fight FIRST

7.5

13.5

32/200-180-7.5 E

32/200-180-7.5 EJ

Motore diesel

P

2

[kW]

Modello Firefight FIRST

6.7

32/200-180-6.7 D

32/200-180-6.7 DJ

Wilo-Firefight FIRST
