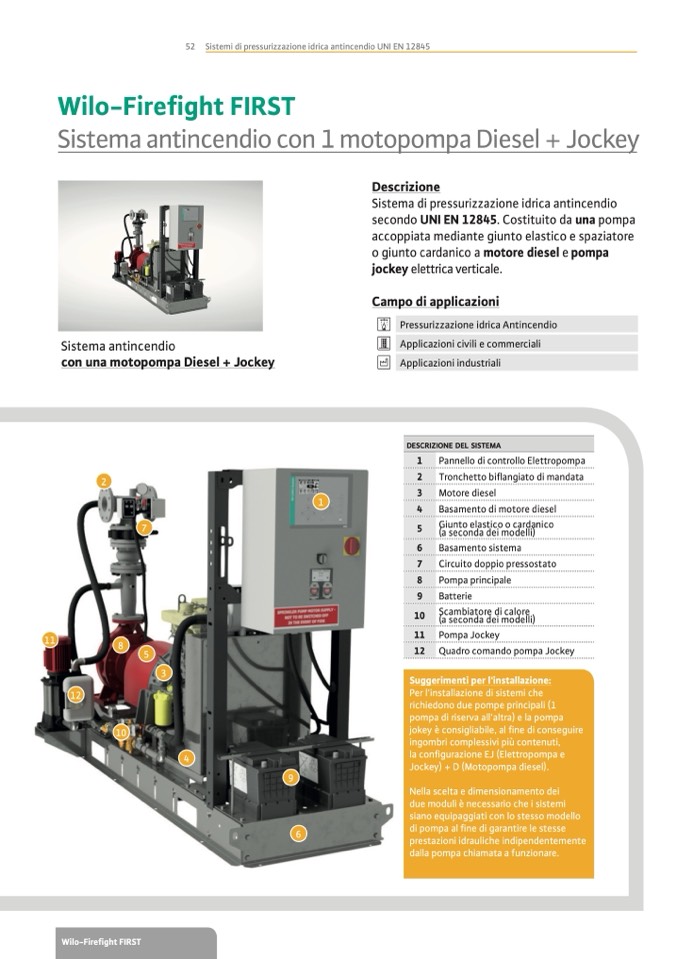

52 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Sistema antincendio con 1 motopompa Diesel + Jockey

Descrizione

Sistema di pressurizzazione idrica antincendio

secondo UNI EN 12845. Costituito da una pompa

accoppiata mediante giunto elastico e spaziatore

o giunto cardanico a motore diesel e pompa

jockey elettrica verticale.

Campo di applicazioni

Pressurizzazione idrica Antincendio

Applicazioni civili e commerciali

Applicazioni industriali

Sistema antincendio

con una motopompa Diesel + Jockey

1⁄4

j

w

DESCRIZIONE DEL SISTEMA

1

Pannello di controllo Elettropompa

2

Tronchetto bi

flangiato di mandata

3

Motore diesel

4

Basamento di motore diesel

5

Giunto elastico o cardanico

(a seconda dei modelli)

6

Basamento sistema

7

Circuito doppio pressostato

8

Pompa principale

9

Batterie

10

Scambiatore di calore

(a seconda dei modelli)

11

Pompa Jockey

12

Quadro comando pompa Jockey

2

1

7

11

8

5

12

10

3

4

Suggerimenti per l'installazione:

Per l'installazione di sistemi che

richiedono due pompe principali (1

pompa di riserva all'altra) e la pompa

jokey è consigliabile, al fine di conseguire

ingombri complessivi più contenuti,

la configurazione EJ (Elettropompa e

Jockey) + D (Motopompa diesel).

Nella scelta e dimensionamento dei

due moduli è necessario che i sistemi

siano equipaggiati con lo stesso modello

di pompa al fine di garantire le stesse

prestazioni idrauliche indipendentemente

dalla pompa chiamata a funzionare.

9

6
