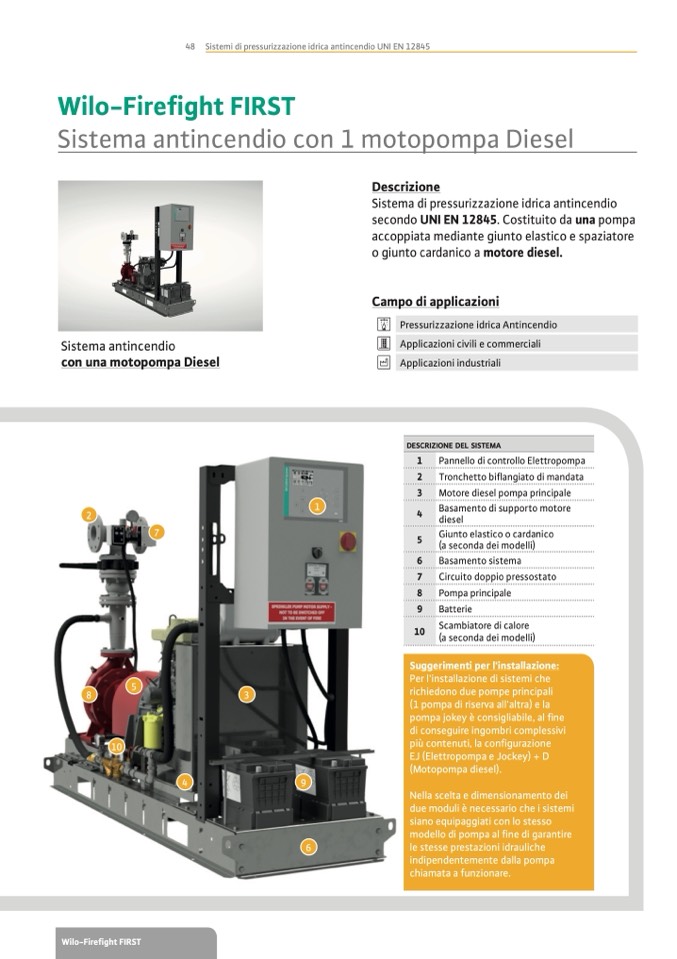

48 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Sistema antincendio con 1 motopompa Diesel

Descrizione

Sistema di pressurizzazione idrica antincendio

secondo UNI EN 12845. Costituito da una pompa

accoppiata mediante giunto elastico e spaziatore

o giunto cardanico a motore diesel.

Campo di applicazioni

Pressurizzazione idrica Antincendio

Applicazioni civili e commerciali

Applicazioni industriali

Sistema antincendio

con una motopompa Diesel

2

7

1⁄4

j

w

DESCRIZIONE DEL SISTEMA

1

Pannello di controllo Elettropompa

2

Tronchetto bi

flangiato di mandata

3

Motore diesel pompa principale

4

Basamento di supporto motore

diesel

5

Giunto elastico o cardanico

(a seconda dei modelli)

6

Basamento sistema

7

Circuito doppio pressostato

8

Pompa principale

9

Batterie

10

Scambiatore di calore

(a seconda dei modelli)

1

5

8

3

Suggerimenti per l'installazione:

Per l'installazione di sistemi che

richiedono due pompe principali

(1 pompa di riserva all'altra) e la

pompa jokey è consigliabile, al fine

di conseguire ingombri complessivi

più contenuti, la configurazione

EJ (Elettropompa e Jockey) + D

(Motopompa diesel).

Nella scelta e dimensionamento dei

due moduli è necessario che i sistemi

siano equipaggiati con lo stesso

modello di pompa al fine di garantire

le stesse prestazioni idrauliche

indipendentemente dalla pompa

chiamata a funzionare.

10

4

9

6

Wilo-Firefight FIRST
