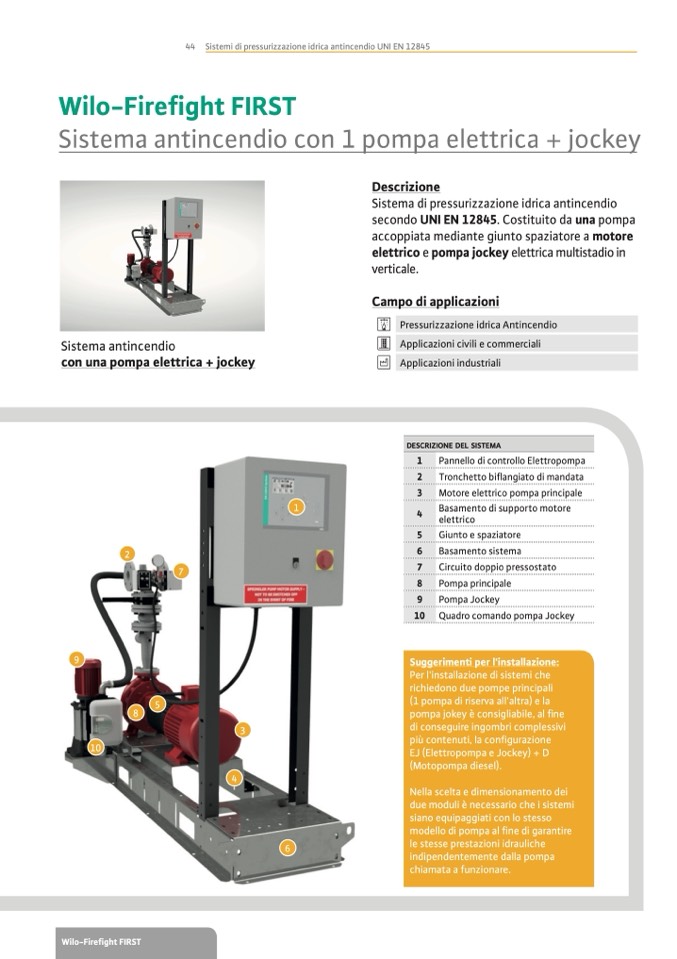

44 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Sistema antincendio con 1 pompa elettrica + jockey

Descrizione

Sistema di pressurizzazione idrica antincendio

secondo UNI EN 12845. Costituito da una pompa

accoppiata mediante giunto spaziatore a motore

elettrico e pompa jockey elettrica multistadio in

verticale.

Campo di applicazioni

Pressurizzazione idrica Antincendio

Applicazioni civili e commerciali

Applicazioni industriali

Sistema antincendio

con una pompa elettrica + jockey

1⁄4

j

w

DESCRIZIONE DEL SISTEMA

1

Pannello di controllo Elettropompa

2

Tronchetto bi

flangiato di mandata

3

Motore elettrico pompa principale

4

Basamento di supporto motore

elettrico

5

Giunto e spaziatore

6

Basamento sistema

7

Circuito doppio pressostato

8

Pompa principale

9

Pompa Jockey

10

Quadro comando pompa Jockey

1

2

7

9

10

8

5

Suggerimenti per l'installazione:

Per l'installazione di sistemi che

richiedono due pompe principali

(1 pompa di riserva all'altra) e la

pompa jokey è consigliabile, al fine

di conseguire ingombri complessivi

più contenuti, la configurazione

EJ (Elettropompa e Jockey) + D

(Motopompa diesel).

Nella scelta e dimensionamento dei

due moduli è necessario che i sistemi

siano equipaggiati con lo stesso

modello di pompa al fine di garantire

le stesse prestazioni idrauliche

indipendentemente dalla pompa

chiamata a funzionare.

3

4

6

Wilo-Firefight FIRST
