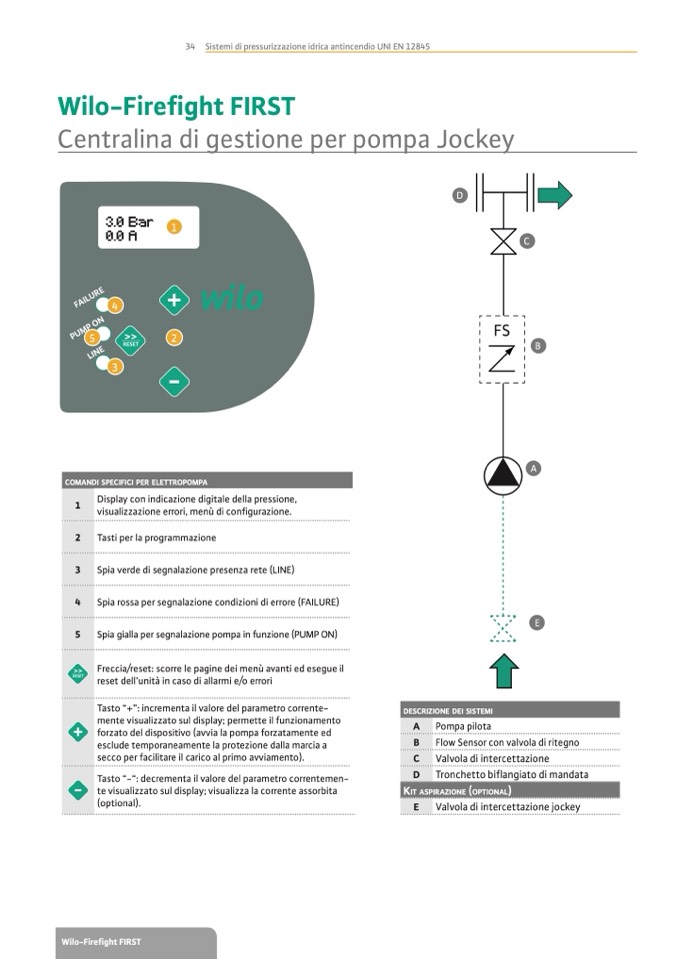

34 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-Firefight FIRST

Centralina di gestione per pompa Jockey

D

1

5

2

3

C

B

A

4

FS

COMANDI SPECIFICI PER ELETTROPOMPA

1

Display con indicazione digitale della pressione,

visualizzazione errori, menù di configurazione.

2

Tasti per la programmazione

3

Spia verde di segnalazione presenza rete (LINE)

4

Spia rossa per segnalazione condizioni di errore (FAILURE)

5

Spia gialla per segnalazione pompa in funzione (PUMP ON)

Freccia/reset: scorre le pagine dei menù avanti ed esegue il

reset dell’unità in caso di allarmi e/o errori

Tasto “+”: incrementa il valore del parametro corrente-

mente visualizzato sul display; permette il funzionamento

forzato del dispositivo (avvia la pompa forzatamente ed

esclude temporaneamente la protezione dalla marcia a

secco per facilitare il carico al primo avviamento).

Tasto “-“: decrementa il valore del parametro correntemen-

te visualizzato sul display; visualizza la corrente assorbita

(optional).

E

DESCRIZIONE DEI SISTEMI

A

Pompa pilota

B

Flow Sensor con valvola di ritegno

C

Valvola di intercettazione

D

Tronchetto biflangiato di mandata

KIT ASPIRAZIONE (OPTIONAL)

E

Valvola di intercettazione jockey
