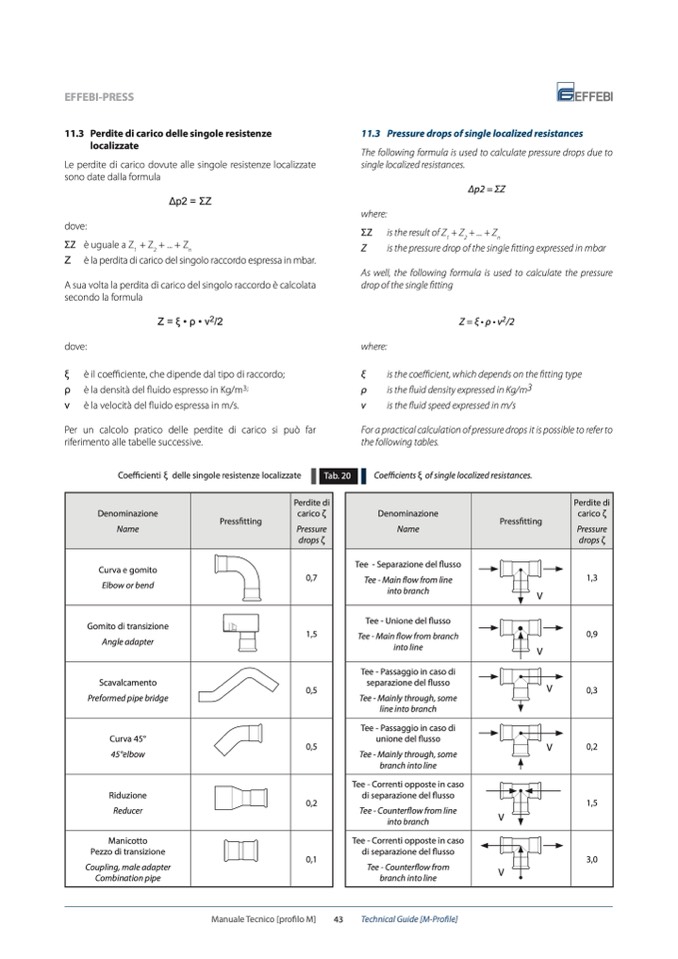

11.3 Perdite di carico delle singole resistenze

localizzate

Le perdite di carico dovute alle singole resistenze localizzate

sono date dalla formula

Δp2 = ΣZ

dove:

ΣZ è uguale a Z

1

+ Z

2

+ ... + Z

n

Z è la perdita di carico del singolo raccordo espressa in mbar.

A sua volta la perdita di carico del singolo raccordo è calcolata

11.3 Pressure drops of single localized resistances

The following formula is used to calculate pressure drops due to

single localized resistances.

Δp2 = ΣZ

where:

ΣZ is the result of Z

1

+ Z

2

+ ... + Z

n

Z

is the pressure drop of the single fitting expressed in mbar

As well, the following formula is used to calculate the pressure

secondo la formula

dove:

Z = ξ • ρ • v2/2

drop of the single fitting

Z = ξ • ρ • v2/2

where:

ξ

is the coefficient, which depends on the fitting type

ρ

is the fluid density expressed in Kg/m3

v

is the fluid speed expressed in m/s

For a practical calculation of pressure drops it is possible to refer to

the following tables.

Coefficients ξ of single localized resistances.

ξ è il coefficiente, che dipende dal tipo di raccordo;

ρ è la densità del fluido espresso in Kg/m

3;

v è la velocità del fluido espressa in m/s.

Per un calcolo pratico delle perdite di carico si può far

riferimento alle tabelle successive.

Coefficienti ξ delle singole resistenze localizzate

Tab. 20

Denominazione

Name

Curva e gomito

Elbow or bend

Gomito di transizione

Angle adapter

Scavalcamento

Preformed pipe bridge

Curva 45°

45°elbow

Riduzione

Reducer

Manicotto

Pezzo di transizione

Coupling, male adapter

Combination pipe

Pressfitting

Perdite di

carico ζ

Pressure

drops ζ

0,7

1,5

0,5

0,5

0,2

0,1

Denominazione

Name

Tee - Separazione del flusso

Tee - Main flow from line

into branch

Tee - Unione del flusso

Tee - Main flow from branch

into line

Tee - Passaggio in caso di

separazione del flusso

Tee - Mainly through, some

line into branch

Tee - Passaggio in caso di

unione del flusso

Tee - Mainly through, some

branch into line

Tee - Correnti opposte in caso

di separazione del flusso

Tee - Counterflow from line

into branch

Tee - Correnti opposte in caso

di separazione del flusso

Tee - Counterflow from

branch into line

Perdite di

Pressfitting

carico ζ

1,3

0,9

V

0,3

V

0,2

1,5

3,0

Pressure

drops ζ

V

V

V

V
