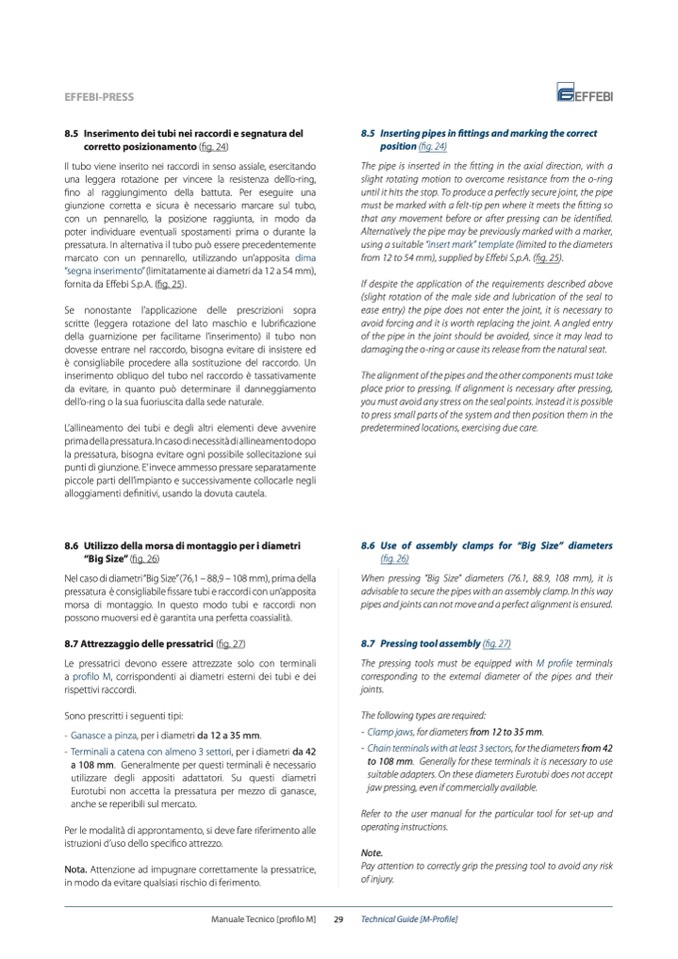

EFFEBI-PRESS
8.5 Inserimento dei tubi nei raccordi e segnatura del
corretto posizionamento (fig. 24)
Il tubo viene inserito nei raccordi in senso assiale, esercitando
una leggera rotazione per vincere la resistenza dell’o-ring,
fino al raggiungimento della battuta. Per eseguire una
giunzione corretta e sicura è necessario marcare sul tubo,
con un pennarello, la posizione raggiunta, in modo da
poter individuare eventuali spostamenti prima o durante la
pressatura. In alternativa il tubo può essere precedentemente
marcato con un pennarello, utilizzando un’apposita dima
“segna inserimento” (limitatamente ai diametri da 12 a 54 mm),
fornita da Effebi S.p.A. (fig. 25).
Se nonostante l’applicazione delle prescrizioni sopra
scritte (leggera rotazione del lato maschio e lubrificazione
della guarnizione per facilitarne l’inserimento) il tubo non
dovesse entrare nel raccordo, bisogna evitare di insistere ed
è consigliabile procedere alla sostituzione del raccordo. Un
inserimento obliquo del tubo nel raccordo è tassativamente
da evitare, in quanto può determinare il danneggiamento
dell’o-ring o la sua fuoriuscita dalla sede naturale.
L’allineamento dei tubi e degli altri elementi deve avvenire
prima della pressatura. In caso di necessità di allineamento dopo
la pressatura, bisogna evitare ogni possibile sollecitazione sui
punti di giunzione. E’ invece ammesso pressare separatamente
piccole parti dell’impianto e successivamente collocarle negli
alloggiamenti definitivi, usando la dovuta cautela.
8.6 Utilizzo della morsa di montaggio per i diametri
“Big Size” (fig. 26)
Nel caso di diametri “Big Size” (76,1 – 88,9 – 108 mm), prima della
pressatura è consigliabile fissare tubi e raccordi con un’apposita
morsa di montaggio. In questo modo tubi e raccordi non
possono muoversi ed è garantita una perfetta coassialità.
8.7 Attrezzaggio delle pressatrici (
fig. 27)
Le pressatrici devono essere attrezzate solo con terminali
a profilo M, corrispondenti ai diametri esterni dei tubi e dei
rispettivi raccordi.
Sono prescritti i seguenti tipi:
- Ganasce a pinza, per i diametri da 12 a 35 mm.
- Terminali a catena con almeno 3 settori, per i diametri da 42
a 108 mm. Generalmente per questi terminali è necessario
utilizzare degli appositi adattatori. Su questi diametri
Eurotubi non accetta la pressatura per mezzo di ganasce,
anche se reperibili sul mercato.
Per le modalità di approntamento, si deve fare riferimento alle
istruzioni d’uso dello specifico attrezzo.
Nota. Attenzione ad impugnare correttamente la pressatrice,
in modo da evitare qualsiasi rischio di ferimento.
8.5 Inserting pipes in fittings and marking the correct
position (fig. 24)
The pipe is inserted in the fitting in the axial direction, with a
slight rotating motion to overcome resistance from the o-ring
until it hits the stop. To produce a perfectly secure joint, the pipe
must be marked with a felt-tip pen where it meets the fitting so
that any movement before or after pressing can be identified.
Alternatively the pipe may be previously marked with a marker,
using a suitable “insert mark” template (limited to the diameters
from 12 to 54 mm), supplied by Effebi S.p.A. (fig. 25).
If despite the application of the requirements described above
(slight rotation of the male side and lubrication of the seal to
ease entry) the pipe does not enter the joint, it is necessary to
avoid forcing and it is worth replacing the joint. A angled entry
of the pipe in the joint should be avoided, since it may lead to
damaging the o-ring or cause its release from the natural seat.
The alignment of the pipes and the other components must take
place prior to pressing. If alignment is necessary after pressing,
you must avoid any stress on the seal points. Instead it is possible
to press small parts of the system and then position them in the
predetermined locations, exercising due care.
8.6 Use of assembly clamps for “Big Size” diameters
(fig. 26)
When pressing “Big Size” diameters (76.1, 88.9, 108 mm), it is
advisable to secure the pipes with an assembly clamp. In this way
pipes and joints can not move and a perfect alignment is ensured.
8.7 Pressing tool assembly (fig. 27)
The pressing tools must be equipped with M profile terminals
corresponding to the external diameter of the pipes and their
joints.
The following types are required:
- Clamp jaws, for diameters from 12 to 35 mm.
- Chain terminals with at least 3 sectors, for the diameters from 42
to 108 mm. Generally for these terminals it is necessary to use
suitable adapters. On these diameters Eurotubi does not accept
jaw pressing, even if commercially available.
Refer to the user manual for the particular tool for set-up and
operating instructions.
Note.
Pay attention to correctly grip the pressing tool to avoid any risk
of injury.
Manuale Tecnico [profilo M]
29
Technical Guide [M-Profile]
