Druckverlust praktische Methode > siehe folgende Tafeln.
11.3 Druckverlust einzelne Lokalisierte Widerst
ände
Druckverluste von einzeln lokalisierten Widerstände werden wie folgt kalkuliert:
Pour un calcul pratique des pertes de charge, se référer aux tableaux ci-dessous.
11.3 Pertes de charge des résistances localisées
La formule ci-dessous permet de calculer les pertes de charge dues aux résistances
localisées:
Δp2 = ΣZ
où:
ΣZ est le résultat de Z
1
+ Z
2
+ ... + Z
n
Z
est la perte de charge de chaque raccord en mbar
La formule ci-dessus sert à calculer la perte de charge de chaque raccord:
Z = ξ • ρ • v2/2
où:
ξ
est le coefficient, qui dépend du type de raccord
ρ
est la densité du fluide exprimée en kg/m3
v
est la vitesse du fluide exprimée en m/s
Pour un calcul pratique des pertes de charge, se référer aux tableaux ci-dessous.
Δp2 = ΣZ
ΣZ
is the result of Z1 + Z2 + ... + Zn
Z
Einzelfittingsdruckverlust in mbar
Einzelfittingsdruckverlust wird wie folgt festgelegt:
Z = ξ • ρ • v2/2
wobei:
ξ
Faktor von Fittingsart abhängig
ρ
Flüssigkeitsdichte in kg/dm3
v
Fliessgeschwindigkeit in m/s
Druckverlust praktische Methode > siehe folgende Tafeln.

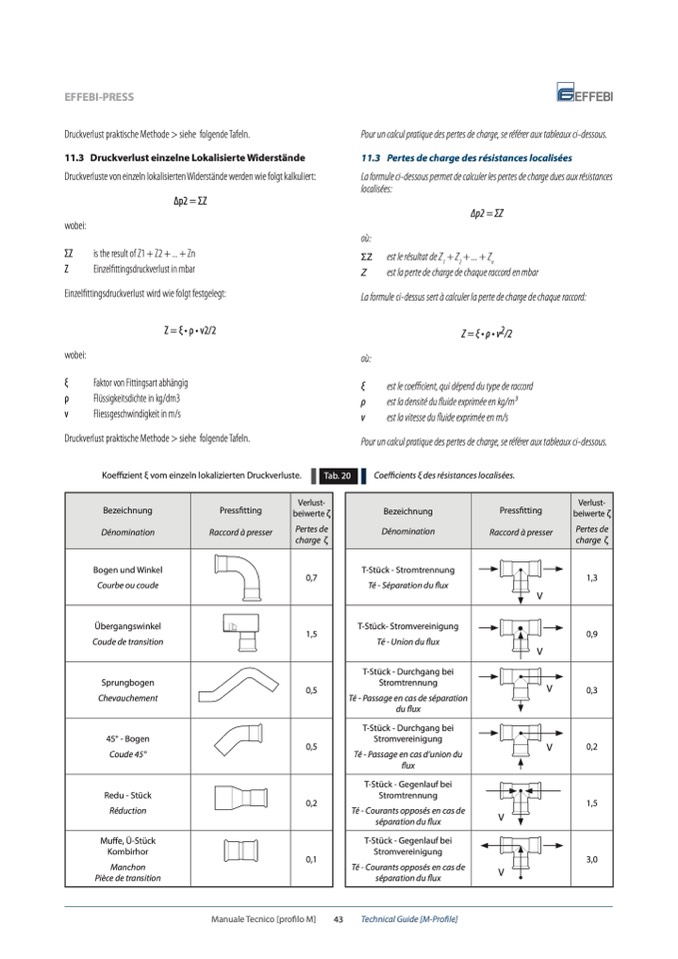

Koeffizient ξ vom einzeln lokalizierten Druckverluste.
wobei:
Tab. 20
Coefficients ξ des résistances localisées.
Bezeichnung
Dénomination
Bogen und Winkel
Courbe ou coude
Übergangswinkel
Coude de transition
Sprungbogen
Chevauchement
45° - Bogen
Coude 45°
Redu - Stück
Réduction
Muffe, Ü-Stück
Kombirhor
Manchon
Pièce de transition
Pressfitting
Raccord à presser
Verlust-
beiwerte ζ
Pertes de
charge ζ
0,7
1,5
0,5
0,5
0,2
0,1
Bezeichnung
Dénomination
T-Stück - Stromtrennung
Té - Séparation du flux
T-Stück- Stromvereinigung
Té - Union du flux
T-Stück - Durchgang bei
Stromtrennung
Té - Passage en cas de séparation
du flux
T-Stück - Durchgang bei
Stromvereinigung
Té - Passage en cas d’union du
flux
T-Stück - Gegenlauf bei
Stromtrennung
Té - Courants opposés en cas de
séparation du flux
T-Stück - Gegenlauf bei
Stromvereinigung
Té - Courants opposés en cas de
séparation du flux
Pressfitting
Raccord à presser
Verlust-
beiwerte ζ
Pertes de
charge ζ
1,3
0,9
0,3
0,2
1,5
3,0
V
V
V
V
V
V
