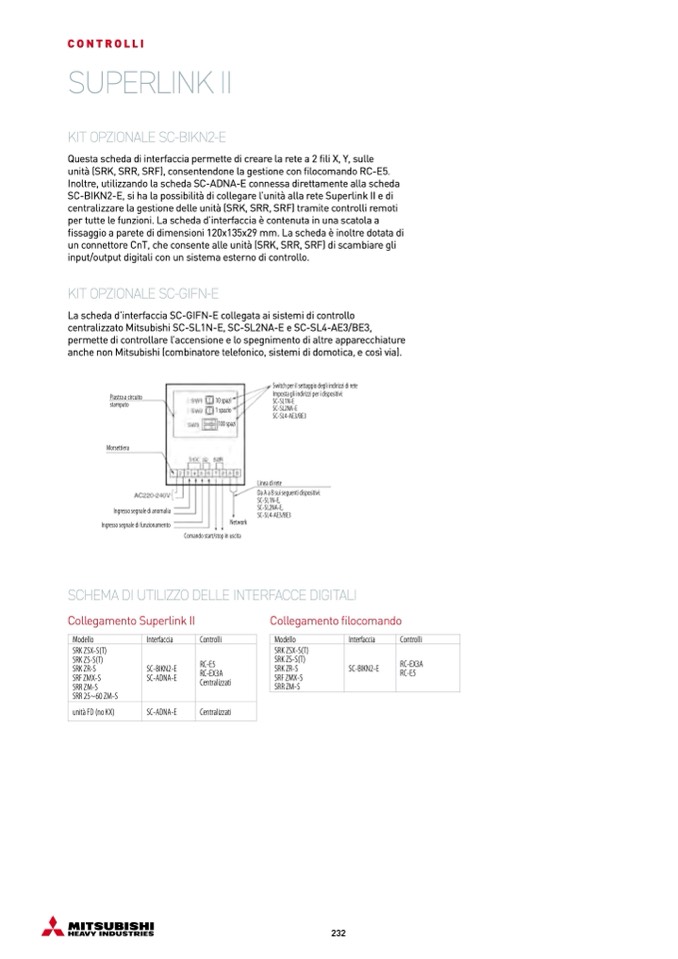

CONTROLLI

SUPERLINK II

KIT OPZIONALE SC-BIKN2-E

Questa scheda di interfaccia permette di creare la rete a 2 fili X, Y, sulle

unità (SRK, SRR, SRF), consentendone la gestione con filocomando RC-E5.

Inoltre, utilizzando la scheda SC-ADNA-E connessa direttamente alla scheda

SC-BIKN2-E, si ha la possibilit

à di collegare l’unit

à alla rete Superlink II e di

centralizzare la gestione delle unità (SRK, SRR, SRF) tramite controlli remoti

per tutte le funzioni. La scheda d’interfaccia è contenuta in una scatola a

fissaggio a parete di dimensioni 120x135x29 mm. La scheda è inoltre dotata di

un connettore CnT, che consente alle unit

à (SRK, SRR, SRF) di scambiare gli

input/output digitali con un sistema esterno di controllo.

KIT OPZIONALE SC-GIFN-E

La scheda d’interfaccia SC-GIFN-E collegata ai sistemi di controllo

centralizzato Mitsubishi SC-SL1N-E, SC-SL2NA-E e SC-SL4-AE3/BE3,

permette di controllare l’accensione e lo spegnimento di altre apparecchiature

anche non Mitsubishi (combinatore telefonico, sistemi di domotica, e così via).

Piastra a circuito

stampato

Morsettiera

Ingresso segnale di anomalia

Ingresso segnale di funzionamento

10 spazi

1 spazio

100 spazi

Network

Comando start/stop in uscita

Switch per il settaggio degli indirizzi di rete

Imposta gli indirizzi per i dispositivi:

SC-SL1N-E

SC-SL2NA-E

SC-SL4-AE3/BE3

Linea di rete

Da A a B sui seguenti dispositivi:

SC-SL1N-E,

SC-SL2NA-E,

SC-SL4-AE3/BE3

SCHEMA DI UTILIZZO DELLE INTERFACCE DIGITALI

Collegamento Superlink II

Modello

Interfaccia

unità FD (no KX)

SC-ADNA-E

Collegamento

filocomando

Controlli

Modello

Centralizzati

Interfaccia

Controlli

SRK ZSX-S(T)

SRK ZS-S(T)

SRK ZR-S

SRF ZMX-S

SRR ZM-S

SRR 25~60 ZM-S

SC-BIKN2-E

SC-ADNA-E

RC-E5

RC-EX3A

Centralizzati

SRK ZSX-S(T)

SRK ZS-S(T)

SRK ZR-S

SRF ZMX-S

SRR ZM-S

SC-BIKN2-E

RC-EX3A

RC-E5
