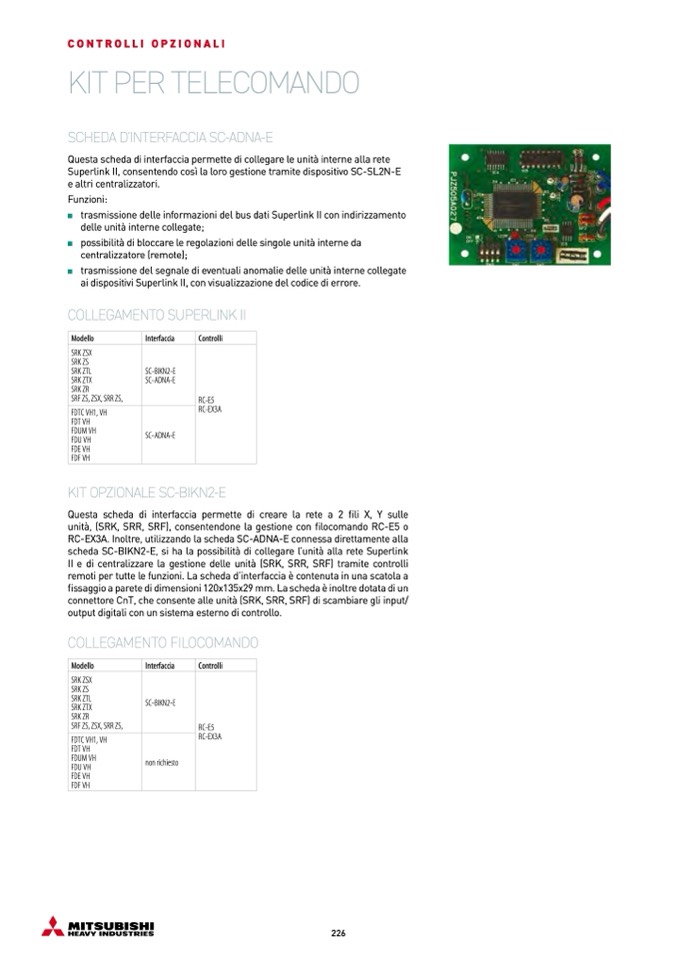

CONTROLLI OPZIONALI

KIT PER TELECOMANDO

SCHEDA D’INTERFACCIA SC-ADNA-E

Questa scheda di interfaccia permette di collegare le unità interne alla rete

Superlink II, consentendo così la loro gestione tramite dispositivo SC-SL2N-E

e altri centralizzatori.

Funzioni:

trasmissione delle informazioni del bus dati Superlink II con indirizzamento

delle unità interne collegate;

possibilità di bloccare le regolazioni delle singole unità interne da

centralizzatore (remote);

trasmissione del segnale di eventuali anomalie delle unit

à interne collegate

ai dispositivi Superlink II, con visualizzazione del codice di errore.

COLLEGAMENTO SUPERLINK II

Modello

Interfaccia

Controlli

KIT OPZIONALE SC-BIKN2-E

Questa scheda di interfaccia permette di creare la rete a 2

fili X, Y sulle

unità, (SRK, SRR, SRF), consentendone la gestione con

filocomando RC-E5 o

RC-EX3A. Inoltre, utilizzando la scheda SC-ADNA-E connessa direttamente alla

scheda SC-BIKN2-E, si ha la possibilità di collegare l’unit

à alla rete Superlink

II e di centralizzare la gestione delle unità (SRK, SRR, SRF) tramite controlli

remoti per tutte le funzioni. La scheda d’interfaccia

è contenuta in una scatola a

fissaggio a parete di dimensioni 120x135x29 mm. La scheda è inoltre dotata di un

connettore CnT, che consente alle unità (SRK, SRR, SRF) di scambiare gli input/

output digitali con un sistema esterno di controllo.

COLLEGAMENTO FILOCOMANDO

Modello

Interfaccia

Controlli

SRK ZSX

SRK ZS

SRK ZTL

SRK ZTX

SRK ZR

SRF ZS, ZSX, SRR ZS,

SC-BIKN2-E

SC-ADNA-E

RC-E5

RC-EX3A

FDTC VH1, VH

FDT VH

FDUM VH

FDU VH

FDE VH

FDF VH

SC-ADNA-E

SRK ZSX

SRK ZS

SRK ZTL

SRK ZTX

SRK ZR

SRF ZS, ZSX, SRR ZS,

SC-BIKN2-E

RC-E5

RC-EX3A

FDTC VH1, VH

FDT VH

FDUM VH

FDU VH

FDE VH

FDF VH

non richiesto
