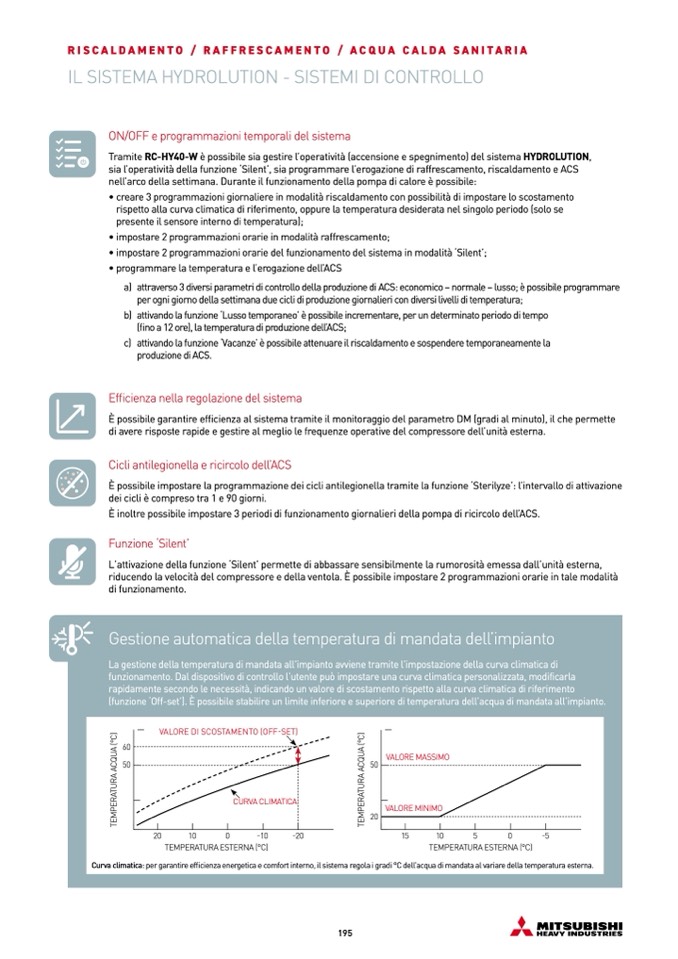

RISCALDAMENTO / RAFFRESCAMENTO / ACQUA CALDA SANITARIA
IL SISTEMA HYDROLUTION - SISTEMI DI CONTROLLO
ON/OFF e programmazioni temporali del sistema
Tramite RC-HY40-W è possibile sia gestire l’operatività (accensione e spegnimento) del sistema HYDROLUTION,
sia l’operatività della funzione ‘Silent’, sia programmare l’erogazione di raffrescamento, riscaldamento e ACS
nell’arco della settimana. Durante il funzionamento della pompa di calore
è possibile:
• creare 3 programmazioni giornaliere in modalit
à riscaldamento con possibilità di impostare lo scostamento
rispetto alla curva climatica di riferimento, oppure la temperatura desiderata nel singolo periodo (solo se
presente il sensore interno di temperatura);
• impostare 2 programmazioni orarie in modalità raffrescamento;
• impostare 2 programmazioni orarie del funzionamento del sistema in modalità ‘Silent’;
• programmare la temperatura e l’erogazione dell’ACS
a) attraverso3diversiparametridicontrollodellaproduzionediACS:economico–normale–lusso;
èpossibileprogrammare
per ogni giorno della settimana due cicli di produzione giornalieri con diversi livelli di temperatura;
b) attivandolafunzione‘Lussotemporaneo’
èpossibileincrementare,perundeterminatoperiododitempo
(fino a 12 ore), la temperatura di produzione dell’ACS;
c) attivandolafunzione‘Vacanze’èpossibileattenuareilriscaldamentoesospenderetemporaneamentela
produzione di ACS.
Efficienza nella regolazione del sistema
È possibile garantire efficienza al sistema tramite il monitoraggio del parametro DM (gradi al minuto), il che permette
di avere risposte rapide e gestire al meglio le frequenze operative del compressore dell’unità esterna.
Cicli antilegionella e ricircolo dell’ACS
È possibile impostare la programmazione dei cicli antilegionella tramite la funzione ‘Sterilyze’: l’intervallo di attivazione
dei cicli
è compreso tra 1 e 90 giorni.
È inoltre possibile impostare 3 periodi di funzionamento giornalieri della pompa di ricircolo dell’ACS.
Funzione ‘Silent’
L’attivazione della funzione ‘Silent’ permette di abbassare sensibilmente la rumorosità emessa dall’unità esterna,
riducendo la velocit
à del compressore e della ventola. È possibile impostare 2 programmazioni orarie in tale modalità
di funzionamento.
Gestione automatica della temperatura di mandata dell’impianto
La gestione della temperatura di mandata all'impianto avviene tramite l'impostazione della curva climatica di
funzionamento. Dal dispositivo di controllo l’utente può impostare una curva climatica personalizzata, modificarla
rapidamente secondo le necessità, indicando un valore di scostamento rispetto alla curva climatica di riferimento
(funzione ‘Off-set’).
È possibile stabilire un limite inferiore e superiore di temperatura dell’acqua di mandata all’impianto.
60
50
VALORE DI SCOSTAMENTO (OFF-SET)
20
10
0
-10
-20
TEMPERATURA ESTERNA (°C)
50
VALORE MASSIMO
Curva climatica: per garantire efficienza energetica e comfort interno, il sistema regola i gradi °C dell’acqua di mandata al variare della temperatura esterna.
VALORE MINIMO
20
15
10
5
0
-5
TEMPERATURA ESTERNA (°C)
CURVA CLIMATICA
T
E
M
P
E
R
A
T
U
R
A
A
C
Q
U
A
(
°
C
)
T
E
M
P
E
R
A
T
U
R
A
A
C
Q
U
A
(
°
C
)
195
