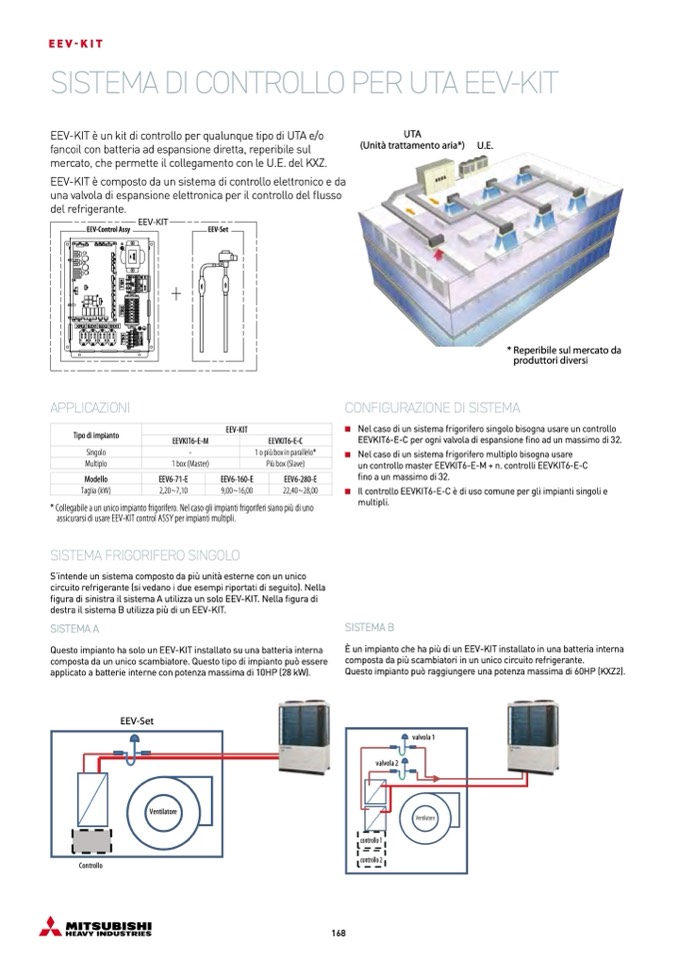

EEV-KIT

SISTEMA DI CONTROLLO PER UTA EEV-KIT

EEV-KIT

è un kit di controllo per qualunque tipo di UTA e/o

fancoil con batteria ad espansione diretta, reperibile sul

mercato, che permette il collegamento con le U.E. del KXZ.

EEV-KIT

è composto da un sistema di controllo elettronico e da

una valvola di espansione elettronica per il controllo del flusso

del refrigerante.

UTA

(Unità trattamento aria*) U.E.

EEV-Control Assy

EEV-Set

APPLICAZIONI

Tipo di impianto

Singolo

Multiplo

Modello

Taglia (kW)

EEVKIT6-E-M

-

1 box (Master)

EEV6-71-E

2,20~7,10

EEV-KIT

EEV6-160-E

9,00~16,00

EEVKIT6-E-C

1 o pi

ù box in parallelo*

Più box (Slave)

EEV6-280-E

22,40~28,00

CONFIGURAZIONE DI SISTEMA

Nel caso di un sistema frigorifero singolo bisogna usare un controllo

EEVKIT6-E-C per ogni valvola di espansione fino ad un massimo di 32.

Nel caso di un sistema frigorifero multiplo bisogna usare

un controllo master EEVKIT6-E-M + n. controlli EEVKIT6-E-C

fino a un massimo di 32.

Il controllo EEVKIT6-E-C è di uso comune per gli impianti singoli e

multipli.

SISTEMA B

È un impianto che ha più di un EEV-KIT installato in una batteria interna

composta da più scambiatori in un unico circuito refrigerante.

Questo impianto pu

ò raggiungere una potenza massima di 60HP (KXZ2).

valvola 1

valvola 2

* Collegabile a un unico impianto frigorifero. Nel caso gli impianti frigoriferi siano pi

ù di uno

assicurarsi di usare EEV-KIT control ASSY per impianti multipli.

SISTEMA FRIGORIFERO SINGOLO

S’intende un sistema composto da più unità esterne con un unico

circuito refrigerante (si vedano i due esempi riportati di seguito). Nella

figura di sinistra il sistema A utilizza un solo EEV-KIT. Nella figura di

destra il sistema B utilizza più di un EEV-KIT.

SISTEMA A

Questo impianto ha solo un EEV-KIT installato su una batteria interna

composta da un unico scambiatore. Questo tipo di impianto pu

ò essere

applicato a batterie interne con potenza massima di 10HP (28 kW).

Controllo

controllo 1

controllo 2

EEV-Set

Ventilatore

Ventilatore

168

* Reperibile sul mercato da

produttori diversi
