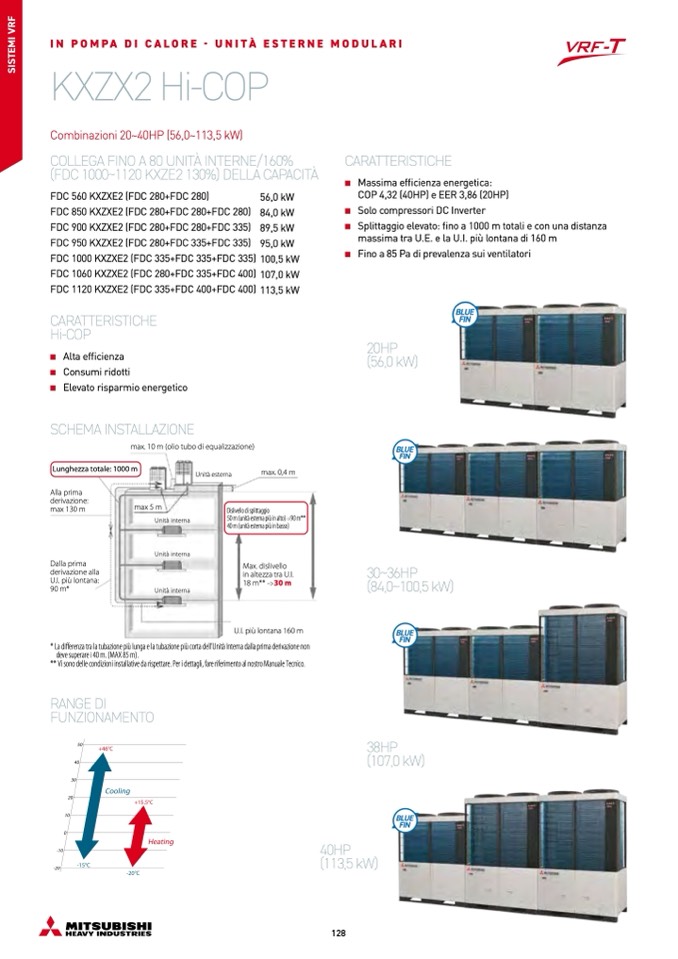

IN POMPA DI CALORE - UNIT

À ESTERNE MODULARI

KXZX2 Hi-COP

Combinazioni 20~40HP (56,0~113,5 kW)

COLLEGA FINO A 80 UNITÀ INTERNE/160%

(FDC 1000~1120 KXZE2 130%) DELLA CAPACITÀ

CARATTERISTICHE

Massima ef

ficienza energetica:

COP 4,32 (40HP) e EER 3,86 (20HP)

Solo compressori DC Inverter

Splittaggio elevato:

fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. pi

ù lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

20HP

(56,0 kW)

FDC 560 KXZXE2 (FDC 280+FDC 280)

FDC 850 KXZXE2 (FDC 280+FDC 280+FDC 280)

FDC 900 KXZXE2 (FDC 280+FDC 280+FDC 335)

FDC 950 KXZXE2 (FDC 280+FDC 335+FDC 335)

FDC 1000 KXZXE2 (FDC 335+FDC 335+FDC 335)

FDC 1060 KXZXE2 (FDC 280+FDC 335+FDC 400)

FDC 1120 KXZXE2 (FDC 335+FDC 400+FDC 400)

CARATTERISTICHE

Hi-COP

Alta efficienza

Consumi ridotti

Elevato risparmio energetico

SCHEMA INSTALLAZIONE

max. 10 m (olio tubo di equalizzazione)

56,0 kW

84,0 kW

89,5 kW

95,0 kW

100,5 kW

107,0 kW

113,5 kW

Lunghezza totale: 1000 m

Unità esterna

max. 0,4 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unit

à esterna pi

ù in alto)

–>

90 m**

40 m (unit

à esterna più in basso)

Max. dislivello

in altezza tra U.I.

18 m** –>30 m

U.I. pi

ù lontana 160 m

30~36HP

(84,0~100,5 kW)

* La differenza tra la tubazione pi

ù lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non

deve superare i 40 m. (MAX 85 m).

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.

RANGE DI

FUNZIONAMENTO

38HP

(107,0 kW)

40HP

(113,5 kW)
