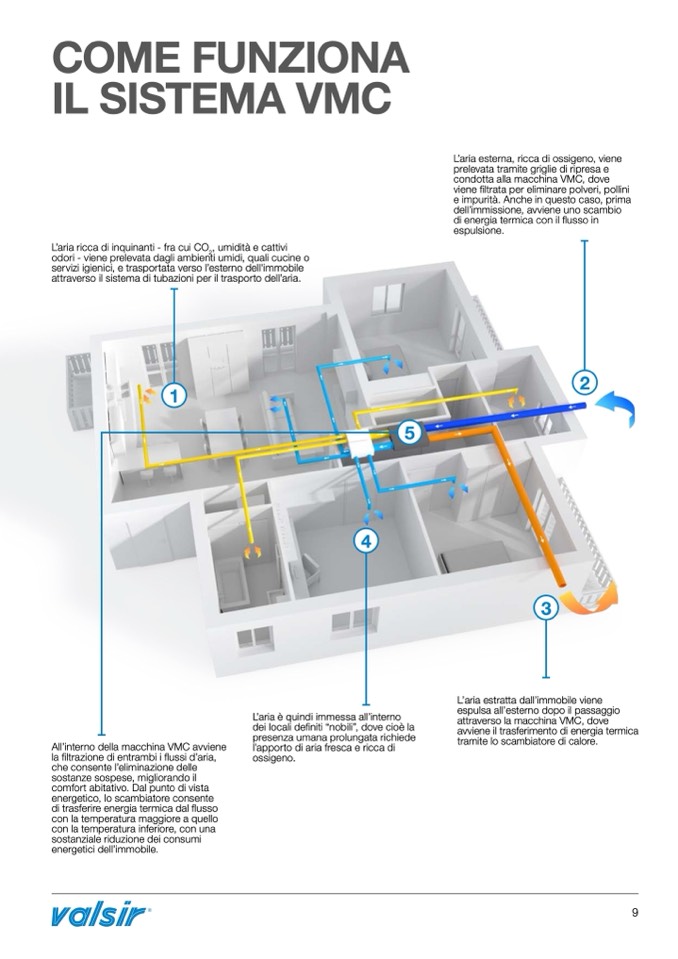

COME FUNZIONA
IL SISTEMA VMC
L’aria ricca di inquinanti - fra cui CO
2
, umidità e cattivi
odori - viene prelevata dagli ambienti umidi, quali cucine o
servizi igienici, e trasportata verso l’esterno dell'immobile
attraverso il sistema di tubazioni per il trasporto dell’aria.
L’aria esterna, ricca di ossigeno, viene
prelevata tramite griglie di ripresa e
condotta alla macchina VMC, dove
viene filtrata per eliminare polveri, pollini
e impurità. Anche in questo caso, prima
dell’immissione, avviene uno scambio
di energia termica con il flusso in
espulsione.
1
2
5
4
3
All’interno della macchina VMC avviene
la filtrazione di entrambi i flussi d’aria,
che consente l’eliminazione delle
sostanze sospese, migliorando il
comfort abitativo. Dal punto di vista
energetico, lo scambiatore consente
di trasferire energia termica dal flusso
con la temperatura maggiore a quello
con la temperatura inferiore, con una
sostanziale riduzione dei consumi
energetici dell’immobile.
L’aria è quindi immessa all’interno
dei locali definiti “nobili”, dove cioè la
presenza umana prolungata richiede
l’apporto di aria fresca e ricca di
ossigeno.
L’aria estratta dall’immobile viene
espulsa all’esterno dopo il passaggio
attraverso la macchina VMC, dove
avviene il trasferimento di energia termica
tramite lo scambiatore di calore.
