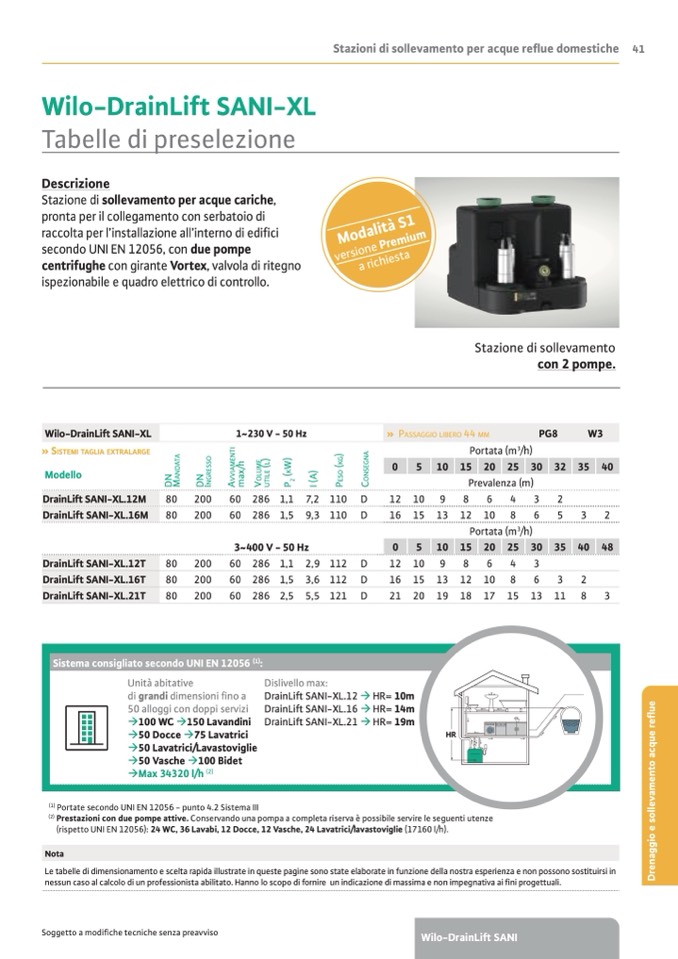

Wilo-DrainLift SANI-XL
Tabelle di preselezione
Descrizione
Stazione di sollevamento per acque cariche,
pronta per il collegamento con serbatoio di
raccolta per l’installazione all’interno di edi
fici
secondo UNI EN 12056, con due pompe
centrifughe con girante Vortex, valvola di ritegno
ispezionabile e quadro elettrico di controllo.
Stazioni di sollevamento per acque reflue domestiche 41
Wilo-DrainLift SANI-XL
1~230 V - 50 Hz
» P
assaggio libero
44 mm
PG8
W3
» sistemi taglia extralarge
Modello
Stazione di sollevamento
con 2 pompe.
Prevalenza (m)
12 10 9
8
6
4
3
2
16 15 13 12 10 8
6
5
3
2
Portata (m
3
/h)
0
5
10 15 20 25 30 35 40 48
12 10 9
8
6
4
3
16 15 13 12 10 8
6
3
2
21 20 19 18 17 15 13 11 8
3
Portata (m
3
/h)
0
5
10
15
20
25
30
32
35
40
DrainLift SANI-XL.12M
80 200
60 286 1,1 7,2 110 D
DrainLift SANI-XL.16M
80 200
60 286 1,5 9,3 110 D
DrainLift SANI-XL.12T
3~400 V - 50 Hz
80 200
60 286 1,1 2,9 112 D
DrainLift SANI-XL.16T
80 200
60 286 1,5 3,6 112 D
DrainLift SANI-XL.21T
80 200
60 286 2,5 5,5 121 D
Sistema consigliato secondo UNI EN 12056
(1)
:
Unità abitative
di grandi dimensioni fifino a
50 alloggi con doppi servizi
à100 WCà150 Lavandini
à50 Docceà75 Lavatrici
à50 Lavatrici/Lavastoviglie
à50 Vascheà100 Bidet
àMax 34320 l/h
(2)
Dislivello max:
DrainLift SANI-XL.12 à HR= 10m
DrainLift SANI-XL.16 à HR= 14m
DrainLift SANI-XL.21 à HR= 19m
HR
(1)
Portate secondo UNI EN 12056 - punto 4.2 Sistema III
(2)
Prestazioni con due pompe attive. Conservando una pompa a completa riserva è possibile servire le seguenti utenze
(rispetto UNI EN 12056): 24 WC, 36 Lavabi, 12 Docce, 12 Vasche, 24 Lavatrici/lavastoviglie (17160 l/h).
Nota
Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra esperienza e non possono sostituirsi in
nessun caso al calcolo di un professionista abilitato. Hanno lo scopo di fornire un indicazione di massima e non impegnativa ai fini progettuali.
Soggetto a modifiche tecniche senza preavviso
