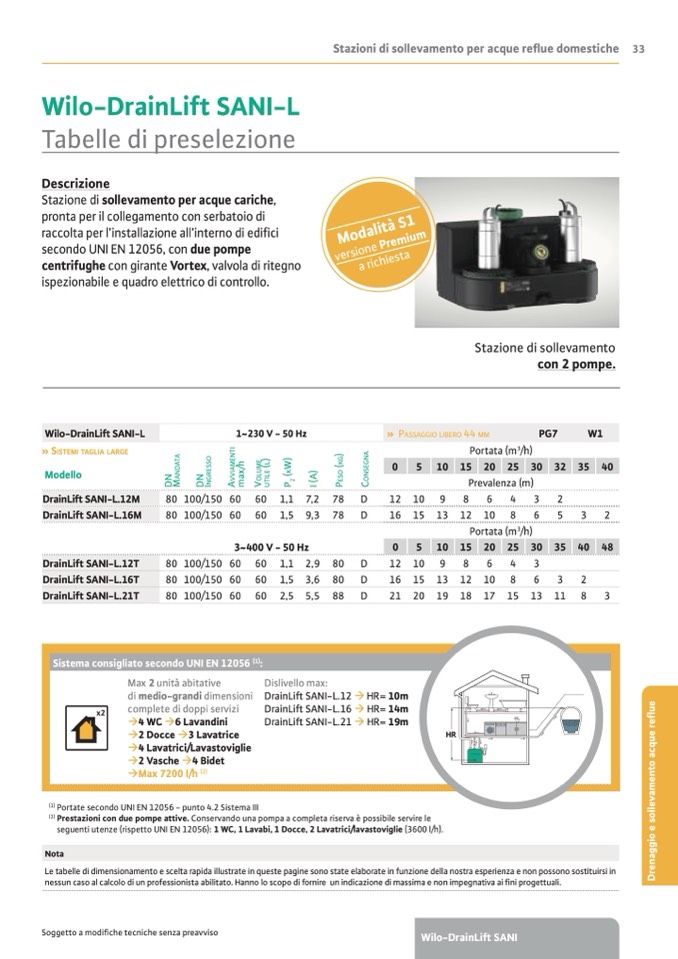

Stazioni di sollevamento per acque reflue domestiche 33
Wilo-DrainLift SANI-L
Tabelle di preselezione
Descrizione
Stazione di sollevamento per acque cariche,
pronta per il collegamento con serbatoio di
raccolta per l’installazione all’interno di edi
fici
secondo UNI EN 12056, con due pompe
centrifughe con girante Vortex, valvola di ritegno
ispezionabile e quadro elettrico di controllo.
Wilo-DrainLift SANI-L
1~230 V - 50 Hz
» P
assaggio libero
44 mm
PG7
W1
» sistemi taglia large
Modello
Stazione di sollevamento
con 2 pompe.
Prevalenza (m)
12 10 9
8
6
4
3
2
16 15 13 12 10 8
6
5
3
2
Portata (m
3
/h)
0
5
10 15 20 25 30 35 40 48
12 10 9
8
6
4
3
16 15 13 12 10 8
6
3
2
21 20 19 18 17 15 13 11 8
3
Portata (m
3
/h)
0
5
10
15
20
25
30
32
35
40
DrainLift SANI-L.12M
80 100/150 60 60 1,1 7,2 78 D
DrainLift SANI-L.16M
80 100/150 60 60 1,5 9,3 78 D
DrainLift SANI-L.12T
3~400 V - 50 Hz
80 100/150 60 60 1,1 2,9 80 D
DrainLift SANI-L.16T
80 100/150 60 60 1,5 3,6 80 D
DrainLift SANI-L.21T
80 100/150 60 60 2,5 5,5 88 D
Sistema consigliato secondo UNI EN 12056
(1)
:
Max 2 unità abitative
di medio-grandi dimensioni
complete di doppi servizi
à4 WCà6 Lavandini
à2 Docceà3 Lavatrice
à4 Lavatrici/Lavastoviglie
à2 Vascheà4 Bidet
àMax 7200 l/h
(2)
Dislivello max:
DrainLift SANI-L.12 à HR= 10m
DrainLift SANI-L.16 à HR= 14m
DrainLift SANI-L.21 à HR= 19m
HR
(1)
Portate secondo UNI EN 12056 - punto 4.2 Sistema III
(2)
Prestazioni con due pompe attive. Conservando una pompa a completa riserva è possibile servire le
seguenti utenze (rispetto UNI EN 12056): 1 WC, 1 Lavabi, 1 Docce, 2 Lavatrici/lavastoviglie (3600 l/h).
Nota
Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra esperienza e non possono sostituirsi in
nessun caso al calcolo di un professionista abilitato. Hanno lo scopo di fornire un indicazione di massima e non impegnativa ai fini progettuali.
Soggetto a modifiche tecniche senza preavviso
