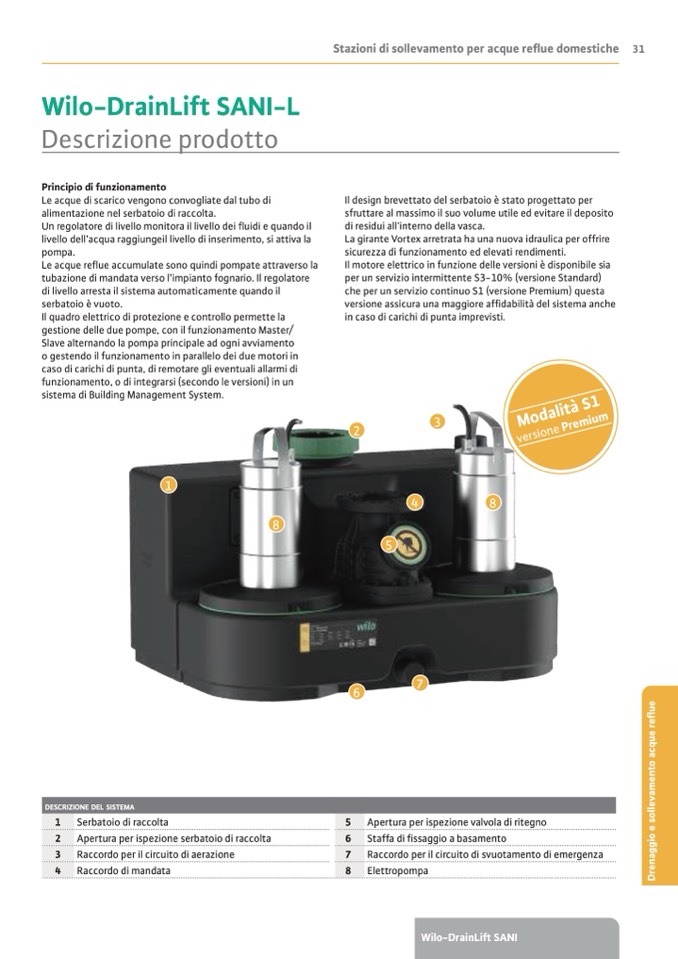

Stazioni di sollevamento per acque reflue domestiche 31
Wilo-DrainLift SANI-L
Descrizione prodotto
Principio di funzionamento
Le acque di scarico vengono convogliate dal tubo di
alimentazione nel serbatoio di raccolta.
Un regolatore di livello monitora il livello dei fluidi e quando il
livello dell’acqua raggiungeil livello di inserimento, si attiva la
pompa.
Le acque reflue accumulate sono quindi pompate attraverso la
tubazione di mandata verso l’impianto fognario. Il regolatore
di livello arresta il sistema automaticamente quando il
serbatoio è vuoto.
Il quadro elettrico di protezione e controllo permette la
gestione delle due pompe, con il funzionamento Master/
Slave alternando la pompa principale ad ogni avviamento
o gestendo il funzionamento in parallelo dei due motori in
caso di carichi di punta, di remotare gli eventuali allarmi di
funzionamento, o di integrarsi (secondo le versioni) in un
sistema di Building Management System.
Il design brevettato del serbatoio è stato progettato per
sfruttare al massimo il suo volume utile ed evitare il deposito
di residui all’interno della vasca.
La girante Vortex arretrata ha una nuova idraulica per offrire
sicurezza di funzionamento ed elevati rendimenti.
Il motore elettrico in funzione delle versioni è disponibile sia
per un servizio intermittente S3-10% (versione Standard)
che per un servizio continuo S1 (versione Premium) questa
versione assicura una maggiore affidabilità del sistema anche
in caso di carichi di punta imprevisti.
2
3
4
8
5
7
1
8
6
descrizione del sistema
1
Serbatoio di raccolta
5
Apertura per ispezione valvola di ritegno
2
Apertura per ispezione serbatoio di raccolta
6
Staffa di fissaggio a basamento
3
Raccordo per il circuito di aerazione
7
Raccordo per il circuito di svuotamento di emergenza
4
Raccordo di mandata
8
Elettropompa
Wilo-DrainLift SANI
