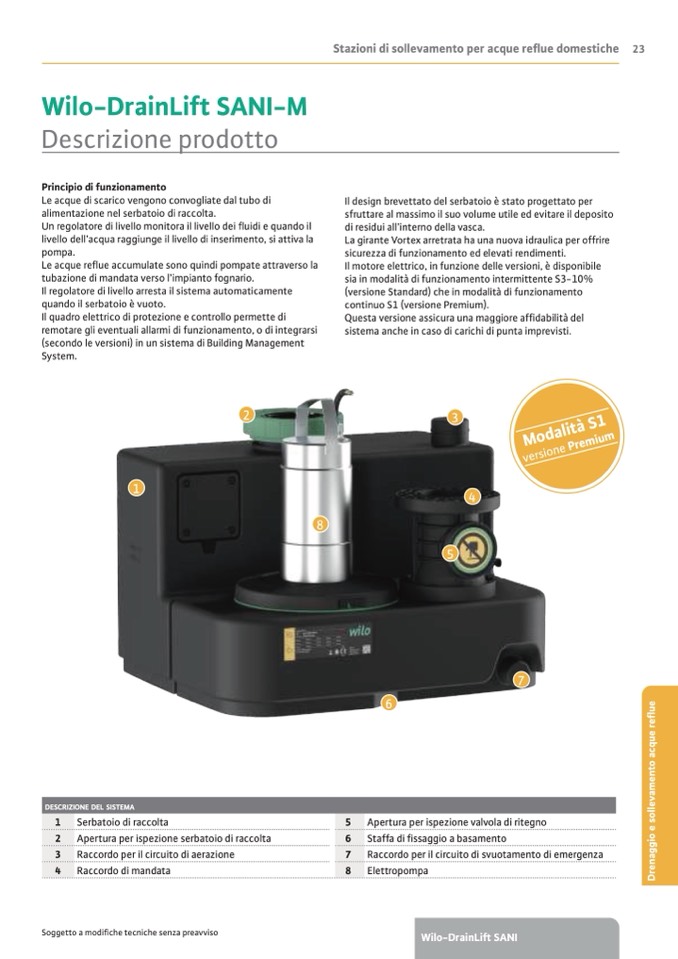

Wilo-DrainLift SANI-M
Descrizione prodotto
Principio di funzionamento
Le acque di scarico vengono convogliate dal tubo di
alimentazione nel serbatoio di raccolta.
Un regolatore di livello monitora il livello dei fluidi e quando il
livello dell’acqua raggiunge il livello di inserimento, si attiva la
pompa.
Le acque reflue accumulate sono quindi pompate attraverso la
tubazione di mandata verso l’impianto fognario.
Il regolatore di livello arresta il sistema automaticamente
quando il serbatoio è vuoto.
Il quadro elettrico di protezione e controllo permette di
remotare gli eventuali allarmi di funzionamento, o di integrarsi
(secondo le versioni) in un sistema di Building Management
System.
Il design brevettato del serbatoio è stato progettato per
sfruttare al massimo il suo volume utile ed evitare il deposito
di residui all’interno della vasca.
La girante Vortex arretrata ha una nuova idraulica per offrire
sicurezza di funzionamento ed elevati rendimenti.
Il motore elettrico, in funzione delle versioni, è disponibile
sia in modalità di funzionamento intermittente S3-10%
(versione Standard) che in modalità di funzionamento
continuo S1 (versione Premium).
Questa versione assicura una maggiore affidabilità del
sistema anche in caso di carichi di punta imprevisti.
2
3
4
5
7
1
8
6
descrizione del sistema
1
Serbatoio di raccolta
5
Apertura per ispezione valvola di ritegno
2
Apertura per ispezione serbatoio di raccolta
6
Staffa di fissaggio a basamento
3
Raccordo per il circuito di aerazione
7
Raccordo per il circuito di svuotamento di emergenza
4
Raccordo di mandata
8
Elettropompa
