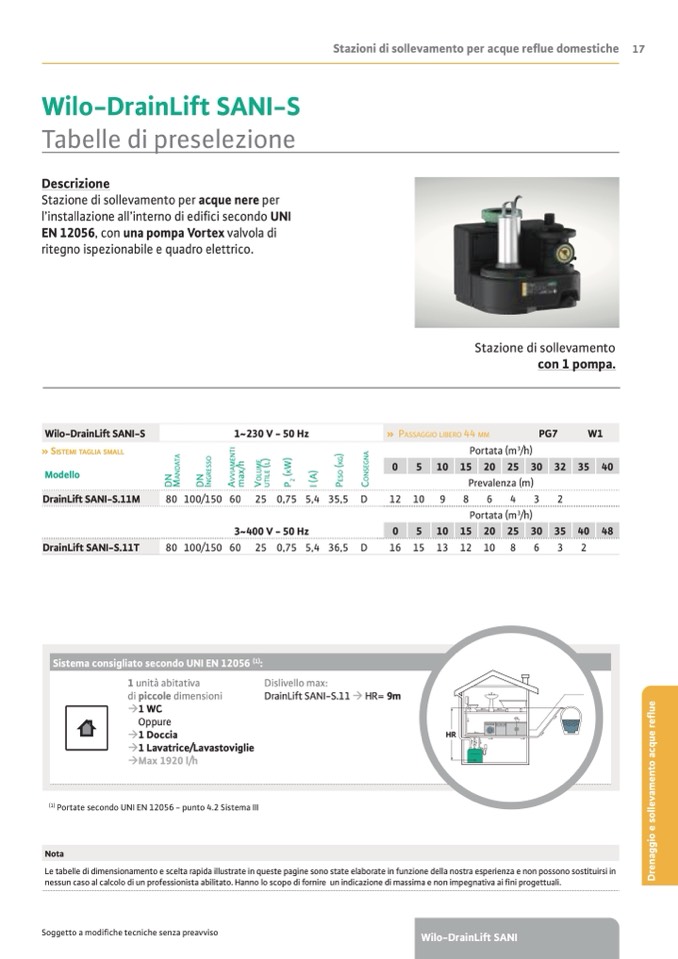

Stazioni di sollevamento per acque reflue domestiche 17
Wilo-DrainLift SANI-S
Tabelle di preselezione
Descrizione
Stazione di sollevamento per acque nere per
l’installazione all’interno di edifici secondo UNI
EN 12056, con una pompa Vortex valvola di
ritegno ispezionabile e quadro elettrico.
Stazione di sollevamento
con 1 pompa.
Prevalenza (m)
12 10 9
8
6
4
3
2
Portata (m
3
/h)
0
5
10 15 20 25 30 35 40 48
16 15 13 12 10 8
6
3
2
Wilo-DrainLift SANI-S
1~230 V - 50 Hz
» P
assaggio libero
44 mm
PG7
W1
» sistemi taglia small
Modello
Portata (m
3
/h)
0
5
10
15
20
25
30
32
35
40
DrainLift SANI-S.11M
80 100/150 60 25 0,75 5,4 35,5 D
DrainLift SANI-S.11T
3~400 V - 50 Hz
80 100/150 60 25 0,75 5,4 36,5 D
Sistema consigliato secondo UNI EN 12056
(1)
:
1 unità abitativa
di piccole dimensioni
à1 WC
Oppure
à1 Doccia
à1 Lavatrice/Lavastoviglie
àMax 1920 l/h
Dislivello max:
DrainLift SANI-S.11àHR= 9m
HR
(1)
Portate secondo UNI EN 12056 - punto 4.2 Sistema III
Nota
Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra esperienza e non possono sostituirsi in
nessun caso al calcolo di un professionista abilitato. Hanno lo scopo di fornire un indicazione di massima e non impegnativa ai fini progettuali.
Soggetto a modifiche tecniche senza preavviso
