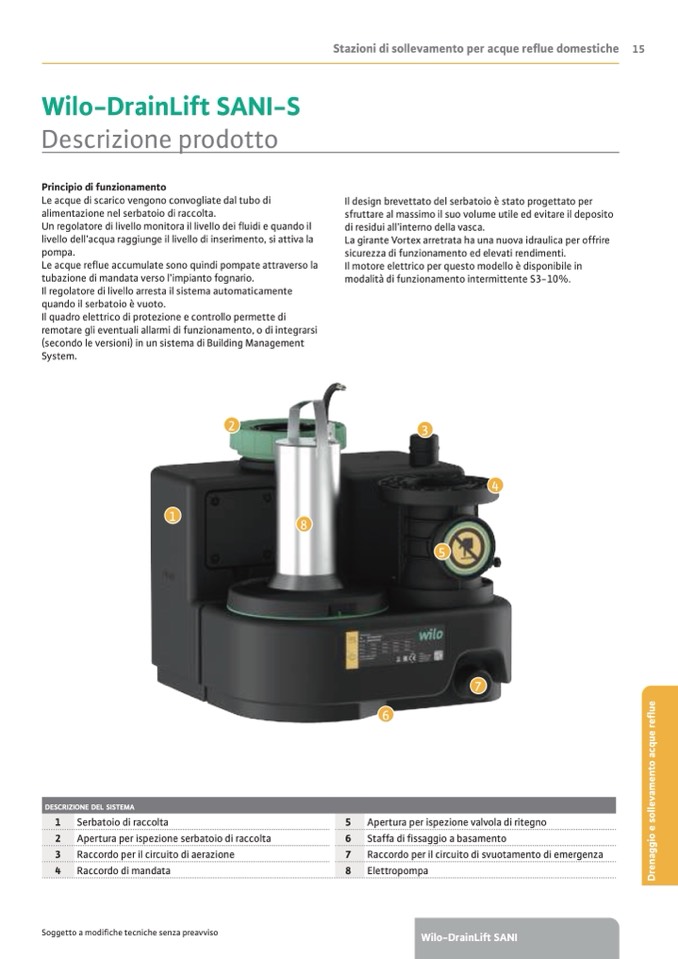

Wilo-DrainLift SANI-S

Descrizione prodotto

Principio di funzionamento

Le acque di scarico vengono convogliate dal tubo di

alimentazione nel serbatoio di raccolta.

Un regolatore di livello monitora il livello dei fluidi e quando il

livello dell’acqua raggiunge il livello di inserimento, si attiva la

pompa.

Le acque reflue accumulate sono quindi pompate attraverso la

tubazione di mandata verso l’impianto fognario.

Il regolatore di livello arresta il sistema automaticamente

quando il serbatoio è vuoto.

Il quadro elettrico di protezione e controllo permette di

remotare gli eventuali allarmi di funzionamento, o di integrarsi

(secondo le versioni) in un sistema di Building Management

System.

2

Il design brevettato del serbatoio è stato progettato per

sfruttare al massimo il suo volume utile ed evitare il deposito

di residui all’interno della vasca.

La girante Vortex arretrata ha una nuova idraulica per offrire

sicurezza di funzionamento ed elevati rendimenti.

Il motore elettrico per questo modello è disponibile in

modalità di funzionamento intermittente S3-10%.

3

4

5

7

6

Stazioni di sollevamento per acque reflue domestiche 15

1

8

descrizione del sistema

1

Serbatoio di raccolta

5

Apertura per ispezione valvola di ritegno

2

Apertura per ispezione serbatoio di raccolta

6

Staffa di fissaggio a basamento

3

Raccordo per il circuito di aerazione

7

Raccordo per il circuito di svuotamento di emergenza

4

Raccordo di mandata

8

Elettropompa

Soggetto a modifiche tecniche senza preavviso
