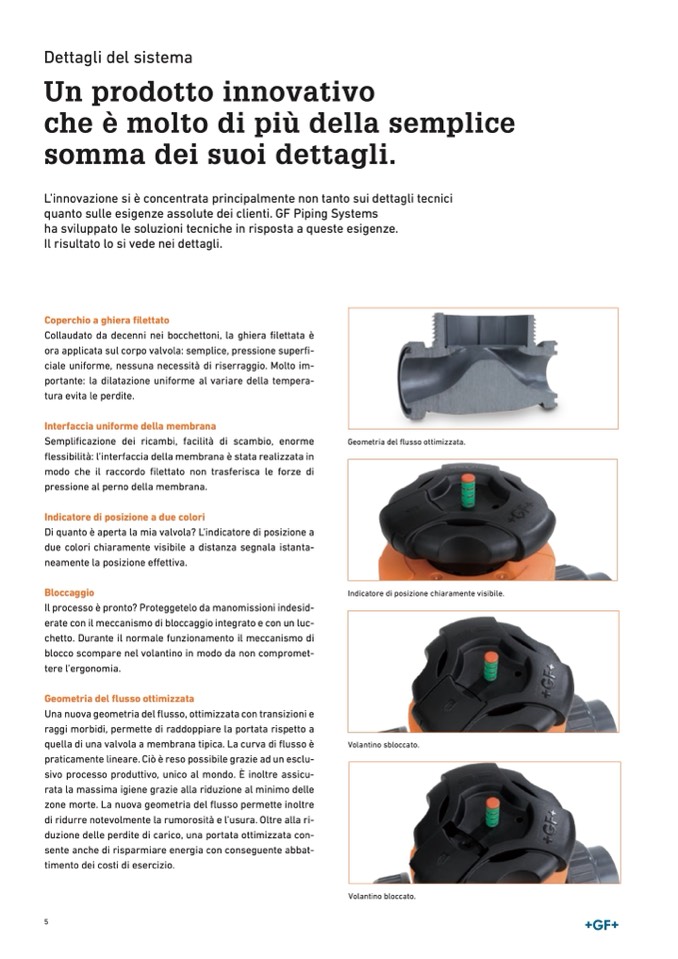

Dettagli del sistema
Un prodotto innovativo
che è molto di più della semplice
somma dei suoi dettagli.
L’innovazione si è concentrata principalmente non tanto sui dettagli tecnici
quanto sulle esigenze assolute dei clienti. GF Piping Systems
ha sviluppato le soluzioni tecniche in risposta a queste esigenze.
Il risultato lo si vede nei dettagli.
Coperchio a ghiera filettato
Collaudato da decenni nei bocchettoni, la ghiera filettata è
ora applicata sul corpo valvola: semplice, pressione superfi-
ciale uniforme, nessuna necessità di riserraggio. Molto im-
portante: la dilatazione uniforme al variare della tempera-
tura evita le perdite.
Interfaccia uniforme della membrana
Semplificazione dei ricambi, facilità di scambio, enorme
flessibilità: l’interfaccia della membrana è stata realizzata in
modo che il raccordo filettato non trasferisca le forze di
pressione al perno della membrana.
Indicatore di posizione a due colori
Di quanto è aperta la mia valvola? L’indicatore di posizione a
due colori chiaramente visibile a distanza segnala istanta-
neamente la posizione effettiva.
Bloccaggio
Il processo è pronto? Proteggetelo da manomissioni indesid-
erate con il meccanismo di bloccaggio integrato e con un luc-
chetto. Durante il normale funzionamento il meccanismo di
blocco scompare nel volantino in modo da non compromet-
tere l’ergonomia.
Geometria del flusso ottimizzata
Una nuova geometria del flusso, ottimizzata con transizioni e
raggi morbidi, permette di raddoppiare la portata rispetto a
quella di una valvola a membrana tipica. La curva di flusso è
praticamente lineare. Ciò è reso possibile grazie ad un esclu-
sivo processo produttivo, unico al mondo. È inoltre assicu-
rata la massima igiene grazie alla riduzione al minimo delle
zone morte. La nuova geometria del flusso permette inoltre
di ridurre notevolmente la rumorosità e l’usura. Oltre alla ri-
duzione delle perdite di carico, una portata ottimizzata con-
sente anche di risparmiare energia con conseguente abbat-
timento dei costi di esercizio.
Geometria del flusso ottimizzata.
5
Indicatore di posizione chiaramente visibile.
Volantino sbloccato.
Volantino bloccato.
