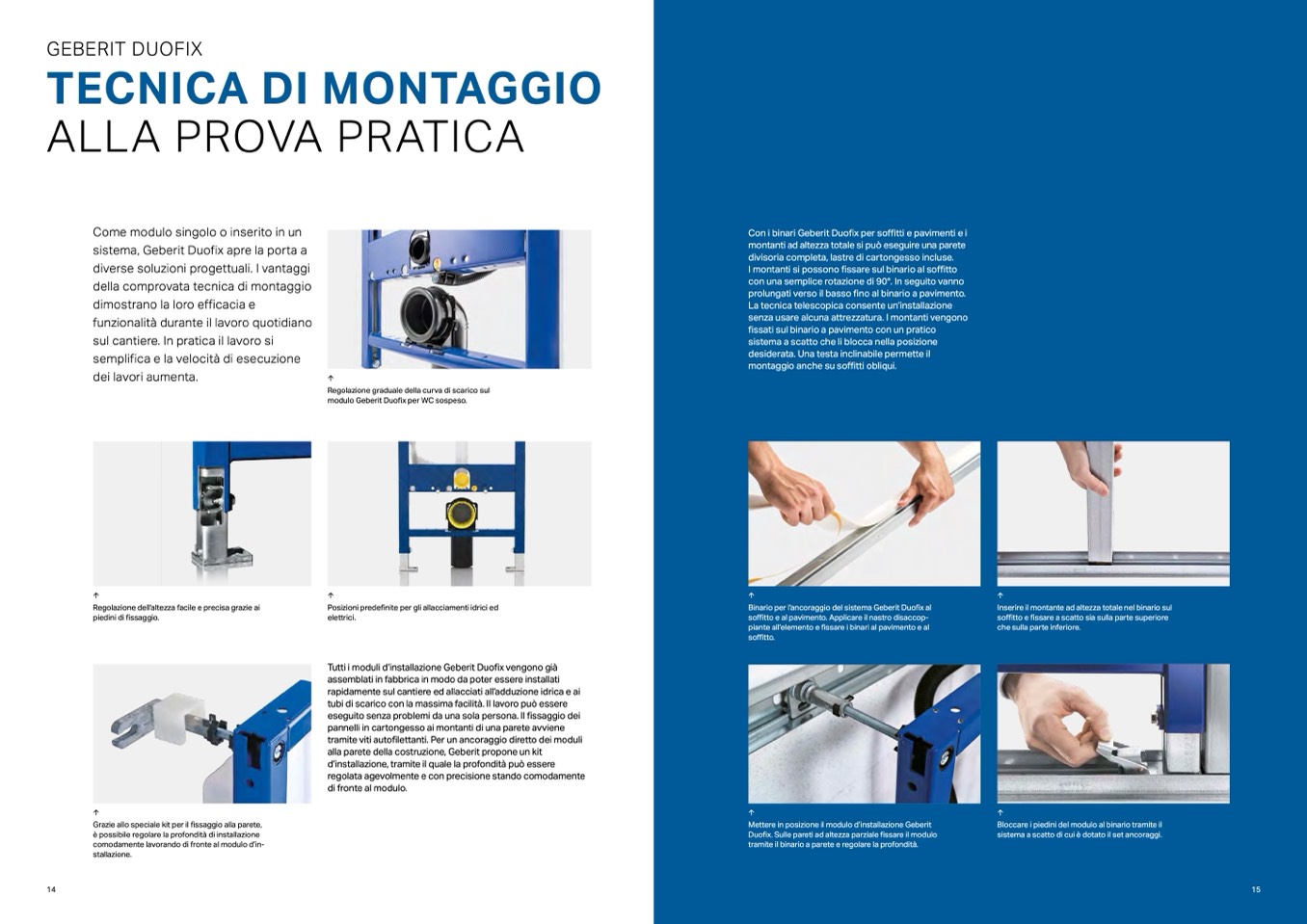

GEBERIT DUOFIX

TECNICA DI MONTAGGIO

ALLA PROVA PRATICA

Come modulo singolo o inserito in un

sistema, Geberit Duofix apre la porta a

diverse soluzioni progettuali. I vantaggi

della comprovata tecnica di montaggio

dimostrano la loro efficacia e

funzionalità durante il lavoro quotidiano

sul cantiere. In pratica il lavoro si

semplifica e la velocità di esecuzione

dei lavori aumenta.

↑

Regolazione graduale della curva di scarico sul

modulo Geberit Duofix per WC sospeso.

↑

Regolazione dell’altezza facile e precisa grazie ai

piedini di fissaggio.

Posizioni predefinite per gli allacciamenti idrici ed

elettrici.

Tutti i moduli d’installazione Geberit Duofix vengono già

assemblati in fabbrica in modo da poter essere installati

rapidamente sul cantiere ed allacciati all’adduzione idrica e ai

tubi di scarico con la massima facilità. Il lavoro può essere

eseguito senza problemi da una sola persona. Il fissaggio dei

pannelli in cartongesso ai montanti di una parete avviene

tramite viti autofilettanti. Per un ancoraggio diretto dei moduli

alla parete della costruzione, Geberit propone un kit

d’installazione, tramite il quale la profondità può essere

regolata agevolmente e con precisione stando comodamente

di fronte al modulo.

↑

Grazie allo speciale kit per il fissaggio alla parete,

è possibile regolare la profondità di installazione

comodamente lavorando di fronte al modulo d’in-

stallazione.

Con i binari Geberit Duofix per soffitti e pavimenti e i

montanti ad altezza totale si può eseguire una parete

divisoria completa, lastre di cartongesso incluse.

I montanti si possono fissare sul binario al soffitto

con una semplice rotazione di 90°. In seguito vanno

prolungati verso il basso fino al binario a pavimento.

La tecnica telescopica consente un’installazione

senza usare alcuna attrezzatura. I montanti vengono

fissati sul binario a pavimento con un pratico

sistema a scatto che li blocca nella posizione

desiderata. Una testa inclinabile permette il

montaggio anche su soffitti obliqui.

↑

Binario per l’ancoraggio del sistema Geberit Duofix al

soffitto e al pavimento. Applicare il nastro disaccop-

piante all’elemento e fissare i binari al pavimento e al

soffitto.

Inserire il montante ad altezza totale nel binario sul

soffitto e fissare a scatto sia sulla parte superiore

che sulla parte inferiore.

↑

Mettere in posizione il modulo d’installazione Geberit

Bloccare i piedini del modulo al binario tramite il

Duofix. Sulle pareti ad altezza parziale fissare il modulo

sistema a scatto di cui è dotato il set ancoraggi.

tramite il binario a parete e regolare la profondità.
