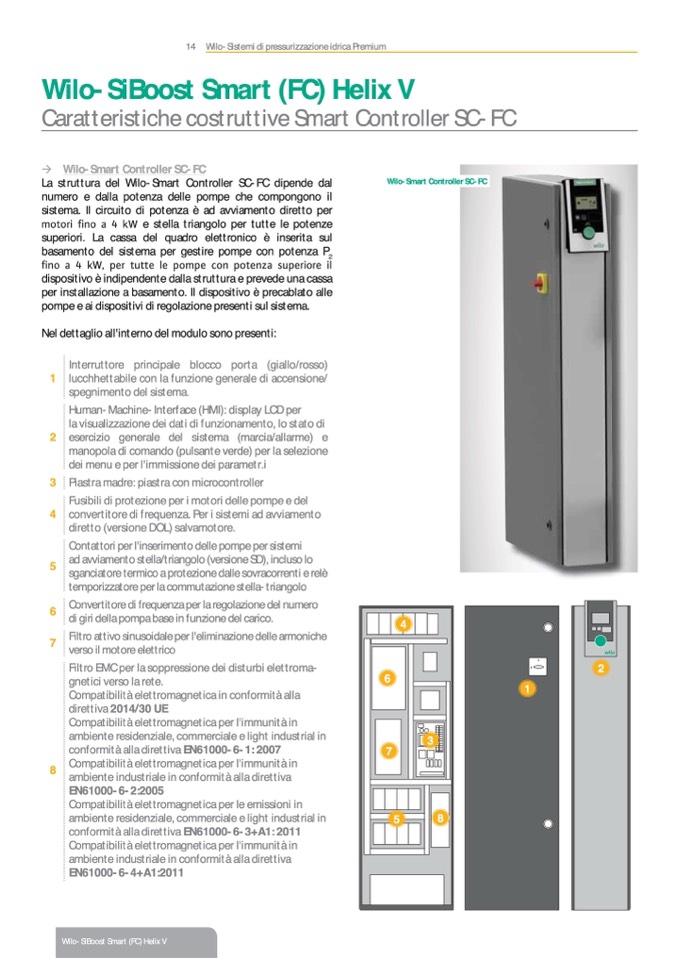

14 Wilo-Sistemi di pressurizzazione idrica Premium
Wilo-SiBoost Smart (FC) Helix V
Caratteristiche costruttive Smart Controller SC-FC
� Wilo-Smart Controller SC-FC
La struttura del Wilo-Smart Controller SC-FC dipende dal
numero e dalla potenza delle pompe che compongono il
sistema. Il circuito di potenza è ad avviamento diretto per
������ ��� � � �� e stella triangolo per tutte le potenze
superiori. La cassa del quadro elettronico è inserita sul
basamento del sistema per gestire pompe con potenza P
2
��� � � ��� ��� ����� �� ����� ��� ������� ��������� ��
dispositivo è indipendente dalla struttura e prevede una cassa
per installazione a basamento. Il dispositivo è precablato alle
pompe e ai dispositivi di regolazione presenti sul sistema.
Nel dettaglio all'interno del modulo sono presenti:
Interruttore principale blocco porta (giallo/rosso)
1 lucchhettabile con la funzione generale di accensione/
spegnimento del sistema.
Human-Machine-Interface (HMI): display LCD per
la visualizzazione dei dati di funzionamento, lo stato di
2 esercizio generale del sistema (marcia/allarme) e
manopola di comando (pulsante verde) per la selezione
dei menu e per l'immissione dei parametr.i
3 Piastra madre: piastra con microcontroller
Fusibili di protezione per i motori delle pompe e del
4 convertitore di frequenza. Per i sistemi ad avviamento
diretto (versione DOL) salvamotore.
Contattori per l'inserimento delle pompe per sistemi
ad avviamento stella/triangolo (versione SD), incluso lo
sganciatore termico a protezione dalle sovracorrenti e relè
temporizzatore per la commutazione stella-triangolo
Convertitore di frequenza per la regolazione del numero
di giri della pompa base in funzione del carico.
Filtro attivo sinusoidale per l'eliminazione delle armoniche
verso il motore elettrico
Filtro EMC per la soppressione dei disturbi elettroma-
gnetici verso la rete.
Compatibilità elettromagnetica in conformità alla
direttiva 2014/30 UE
Compatibilità elettromagnetica per l'immunità in
ambiente residenziale, commerciale e light industrial in
conformità alla direttiva EN61000-6-1: 2007
Compatibilità elettromagnetica per l'immunità in
ambiente industriale in conformità alla direttiva
EN61000-6-2:2005
Compatibilità elettromagnetica per le emissioni in
ambiente residenziale, commerciale e light industrial in
conformità alla direttiva EN61000-6-3+A1: 2011
Compatibilità elettromagnetica per l'immunità in
ambiente industriale in conformità alla direttiva
EN61000-6-4+A1:2011
Wilo-Smart Controller SC-FC
5
6
7
8
6
4
1
0
1
7
3
2
5
8
Wilo-SiBoost Smart (FC) Helix V
