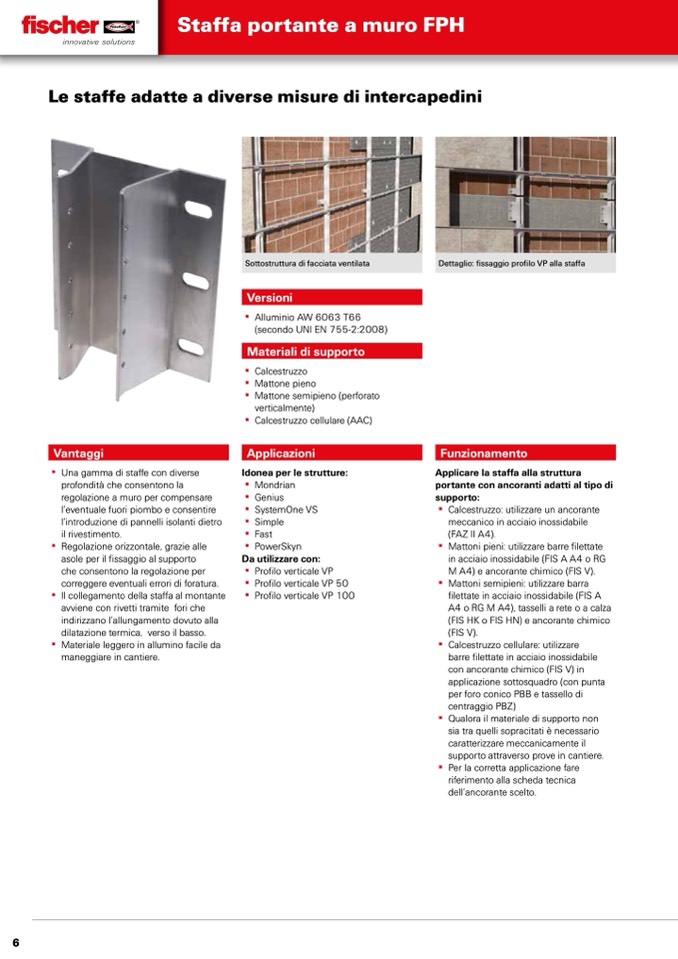

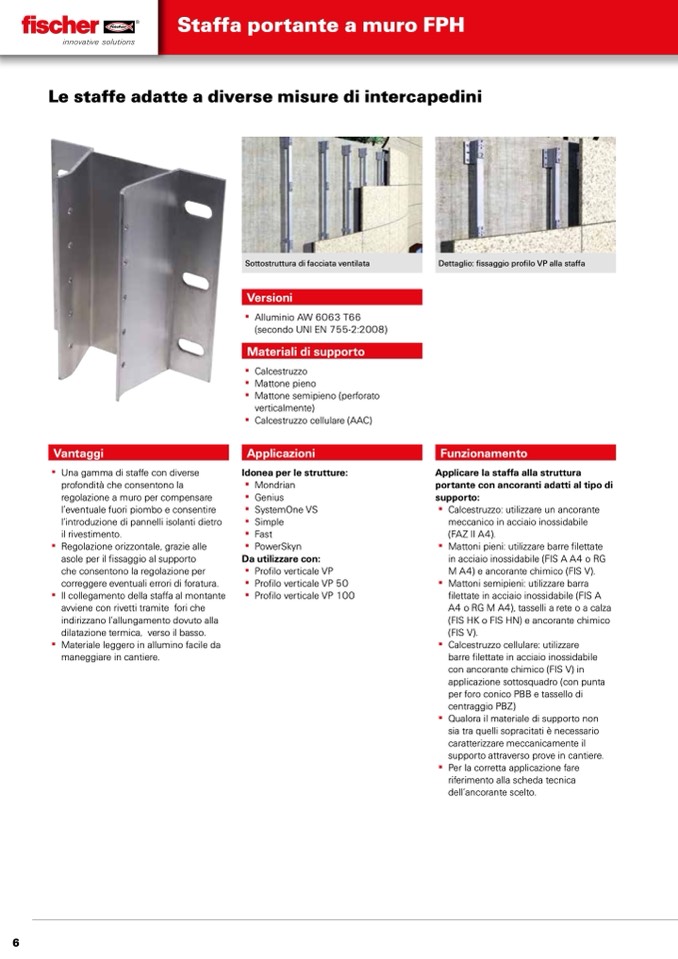

Staffa portante a muro FPH

Le staffe adatte a diverse misure di intercapedini

Sottostruttura di facciata ventilata

Versioni

▪▪ Alluminio▪AW▪6063▪T66▪

(secondo▪UNI▪EN▪755-2:2008)

Materiali di supporto

▪▪ Calcestruzzo

▪▪ Mattone▪pieno▪

▪▪ Mattone▪semipieno▪(perforato▪

verticalmente)

▪▪ Calcestruzzo▪cellulare▪(AAC)

Applicazioni

Idonea per le strutture:

▪▪ Mondrian

▪▪ Genius

▪▪ SystemOne▪VS

▪▪ Simple

▪▪ Fast

▪▪ PowerSkyn

Da utilizzare con:

▪▪ Profilo▪verticale▪VP

▪▪ Profilo▪verticale▪VP▪50

▪▪ Profilo▪verticale▪VP▪100

Dettaglio: fissaggio profilo VP alla staffa

Vantaggi

▪▪ Una▪gamma▪di▪staffe▪con▪diverse▪

profondità▪che▪consentono▪la▪

regolazione▪a▪muro▪per▪compensare▪

l’eventuale▪fuori▪piombo▪e▪consentire▪

l’introduzione▪di▪pannelli▪isolanti▪dietro▪

il▪rivestimento.▪

▪▪ Regolazione▪orizzontale,▪grazie▪alle▪

asole▪per▪il▪fissaggio▪al▪supporto▪

che▪consentono▪la▪regolazione▪per▪

correggere▪eventuali▪errori▪di▪foratura.

▪▪ Il▪collegamento▪della▪staffa▪al▪montante▪

avviene▪con▪rivetti▪tramite▪▪fori▪che▪

indirizzano▪l’allungamento▪dovuto▪alla▪

dilatazione▪termica,▪▪verso▪il▪basso.▪

▪▪ Materiale▪leggero▪in▪allumino▪facile▪da▪

maneggiare▪in▪cantiere.

Funzionamento

Applicare la staffa alla struttura

portante con ancoranti adatti al tipo di

supporto:

▪▪ Calcestruzzo:▪utilizzare▪un▪ancorante▪

meccanico▪in▪acciaio▪inossidabile▪▪

(FAZ▪II▪A4).

▪▪ Mattoni▪pieni:▪utilizzare▪barre▪filettate▪

in▪acciaio▪inossidabile▪(FIS▪A▪A4▪o▪RG▪

M▪A4)▪e▪ancorante▪chimico▪(FIS▪V).

▪▪ Mattoni▪semipieni:▪utilizzare▪barra▪

filettate▪in▪acciaio▪inossidabile▪(FIS▪A▪

A4▪o▪RG▪M▪A4),▪tasselli▪a▪rete▪o▪a▪calza▪

(FIS▪HK▪o▪FIS▪HN)▪e▪ancorante▪chimico▪

(FIS▪V).

▪▪ Calcestruzzo▪cellulare:▪utilizzare▪

barre▪filettate▪in▪acciaio▪inossidabile▪

con▪ancorante▪chimico▪(FIS▪V)▪in▪

applicazione▪sottosquadro▪(con▪punta▪

per▪foro▪conico▪PBB▪e▪tassello▪di▪

centraggio▪PBZ)

▪▪ Qualora▪il▪materiale▪di▪supporto▪non▪

sia▪tra▪quelli▪sopracitati▪è▪necessario▪

caratterizzare▪meccanicamente▪il▪

supporto▪attraverso▪prove▪in▪cantiere.

▪▪ Per▪la▪corretta▪applicazione▪fare▪

riferimento▪alla▪scheda▪tecnica▪

dell’ancorante▪scelto.
