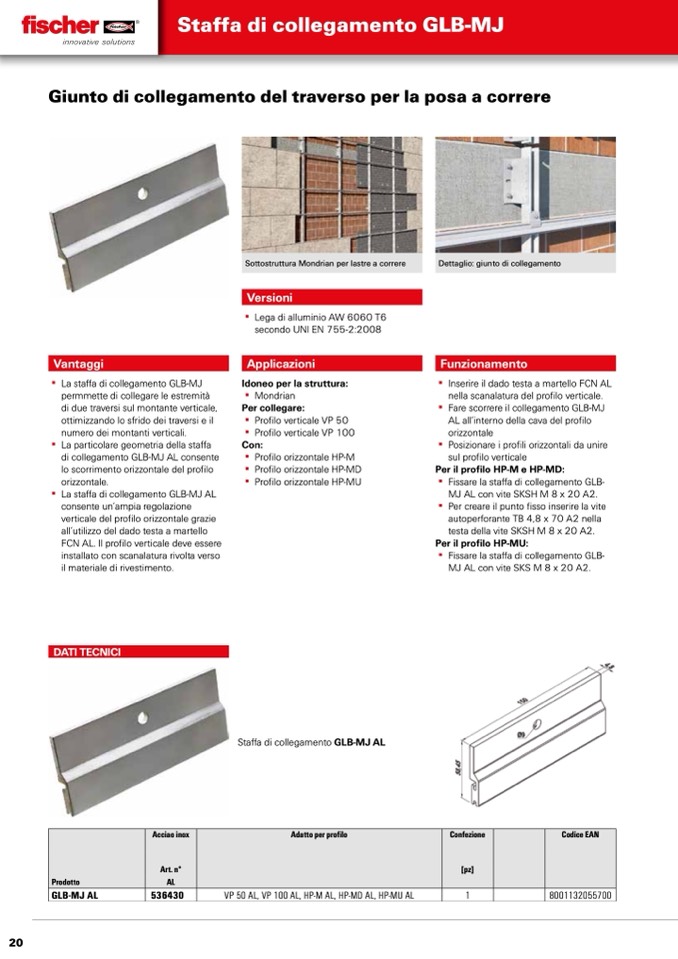

Staffa di collegamento GLB-MJ

Giunto di collegamento del traverso per la posa a correre

Vantaggi

▪▪ La▪staffa▪di▪collegamento▪GLB-MJ▪

permmette▪di▪collegare▪le▪estremità▪

di▪due▪traversi▪sul▪montante▪verticale,▪

ottimizzando▪lo▪sfrido▪dei▪traversi▪e▪il▪

numero▪dei▪montanti▪verticali.

▪▪ La▪particolare▪geometria▪della▪staffa▪

di▪collegamento▪GLB-MJ▪AL▪consente▪

lo▪scorrimento▪orizzontale▪del▪profilo▪

orizzontale.

▪▪ La▪staffa▪di▪collegamento▪GLB-MJ AL▪

consente▪un’ampia▪regolazione▪

verticale▪del▪profilo▪orizzontale▪grazie▪

all’utilizzo▪del▪dado▪testa▪a▪martello▪

FCN AL.▪Il▪profilo▪verticale▪deve▪essere▪

installato▪con▪scanalatura▪rivolta▪verso▪

il▪materiale▪di▪rivestimento.

Sottostruttura Mondrian per lastre a correre

Versioni

▪▪ Lega▪di▪alluminio▪AW▪6060▪T6▪

secondo▪UNI▪EN▪755-2:2008

Applicazioni

Idoneo per la struttura:

▪▪ Mondrian

Per collegare:

▪▪ Profilo▪verticale▪VP▪50

▪▪ Profilo▪verticale▪VP▪100

Con:

▪▪ Profilo▪orizzontale▪HP-M

▪▪ Profilo▪orizzontale▪HP-MD

▪▪ Profilo▪orizzontale▪HP-MU

Dettaglio: giunto di collegamento

Funzionamento

▪▪ Inserire▪il▪dado▪testa▪a▪martello▪FCN AL▪

nella▪scanalatura▪del▪profilo▪verticale.

▪▪ Fare▪scorrere▪il▪collegamento▪GLB-MJ▪

AL▪all’interno▪della▪cava▪del▪profilo▪

orizzontale

▪▪ Posizionare▪i▪profili▪orizzontali▪da▪unire▪

sul▪profilo▪verticale

Per il profilo HP-M e HP-MD:

▪▪ Fissare▪la▪staffa▪di▪collegamento▪GLB-

MJ AL▪con▪vite▪SKSH M 8 x 20 A2.

▪▪ Per▪creare▪il▪punto▪fisso▪inserire▪la▪vite▪

autoperforante▪TB 4,8 x 70 A2▪nella▪

testa▪della▪vite▪SKSH▪M 8 x 20 A2.

Per il profilo HP-MU:

▪▪ Fissare▪la▪staffa▪di▪collegamento▪GLB-

MJ AL▪con▪vite▪SKS M 8 x 20 A2.

DATI TECNICI

Staffa▪di▪collegamento▪GLB-MJ AL

Acciao inox

Adatto per profilo Confezione Codice EAN

Art. n° [pz]

Prodotto AL

GLB-MJ AL

536430

VP 50 AL, VP 100 AL, HP-M AL, HP-MD AL, HP-MU AL 1 8001132055700
