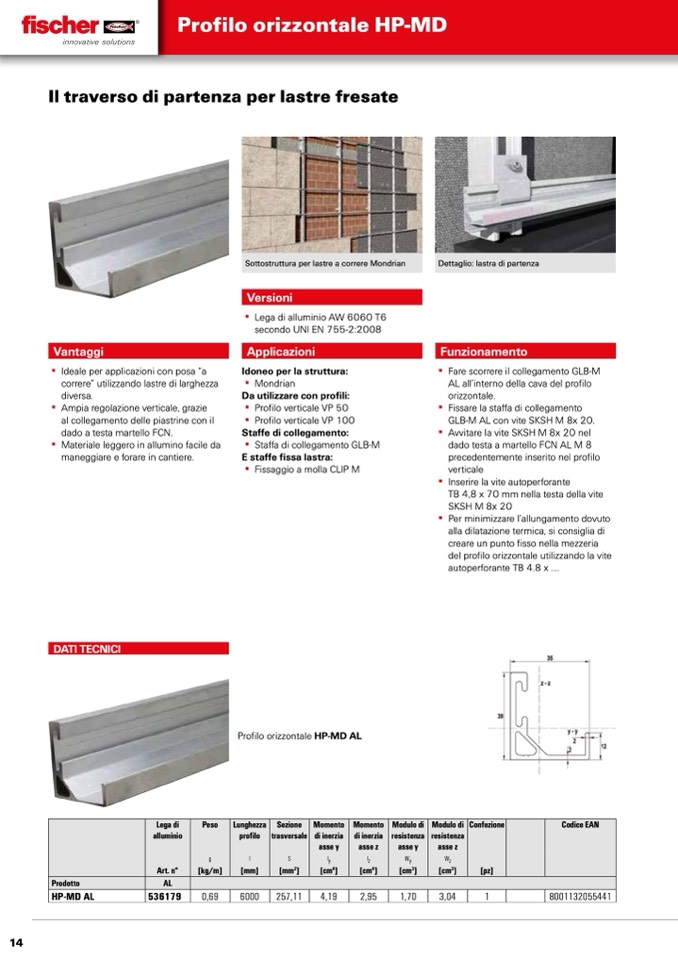

Profilo orizzontale HP-MD

Il traverso di partenza per lastre fresate

Vantaggi

▪▪ Ideale▪per▪applicazioni▪con▪posa▪“a▪

correre”▪utilizzando▪lastre▪di▪larghezza▪

diversa.

▪▪ Ampia▪regolazione▪verticale,▪grazie▪

al▪collegamento▪delle▪piastrine▪con▪il▪

dado▪a▪testa▪martello▪FCN.

▪▪ Materiale▪leggero▪in▪allumino▪facile▪da▪

maneggiare▪e▪forare▪in▪cantiere.

Sottostruttura per lastre a correre Mondrian

Versioni

▪▪ Lega▪di▪alluminio▪AW▪6060▪T6▪

secondo▪UNI▪EN▪755-2:2008

Applicazioni

Idoneo per la struttura:

▪▪ Mondrian

Da utilizzare con profili:

▪▪ Profilo▪verticale▪VP▪50

▪▪ Profilo▪verticale▪VP▪100

Staffe di collegamento:

▪▪ Staffa▪di▪collegamento▪GLB-M

E staffe fissa lastra:

▪▪ Fissaggio▪a▪molla▪CLIP▪M

Dettaglio: lastra di partenza

Funzionamento

▪▪ Fare▪scorrere▪il▪collegamento▪GLB-M▪

AL▪all’interno▪della▪cava▪del▪profilo▪

orizzontale.

▪▪ Fissare▪la▪staffa▪di▪collegamento▪

GLB-M▪AL▪con▪vite▪SKSH▪M 8x 20.

▪▪ Avvitare▪la▪vite▪SKSH M 8x 20▪nel▪

dado▪testa▪a▪martello▪FCN AL M 8▪

precedentemente▪inserito▪nel▪profilo▪

verticale

▪▪ Inserire▪la▪vite▪autoperforante▪

TB 4,8 x 70▪mm▪nella▪testa▪della▪vite▪

SKSH M 8x 20▪

▪▪ Per▪minimizzare▪l’allungamento▪dovuto▪

alla▪dilatazione▪termica,▪si▪consiglia▪di▪

creare▪un▪punto▪fisso▪nella▪mezzeria▪

del▪profilo▪orizzontale▪utilizzando▪la▪vite▪

autoperforante▪TB 4.8 x ....

DATI TECNICI

Profilo▪orizzontale▪HP-MD AL

Lega di

alluminio

Peso

Lunghezza

profilo

Sezione

trasversale

Momento

di inerzia

asse y

Momento

di inerzia

asse z

Modulo di

resistenza

asse y

Modulo di

resistenza

asse z

Confezione Codice EAN

g

l S

Iy Iz Wy

Wz

Art. n° [kg/m]

[mm] [mm

2

]

[cm

4

] [cm

4

] [cm

3

]

[cm

3

] [pz]

Prodotto

AL

HP-MD AL 536179 0,69

6000 257,11

4,19 2,95 1,70

3,04 1 8001132055441
