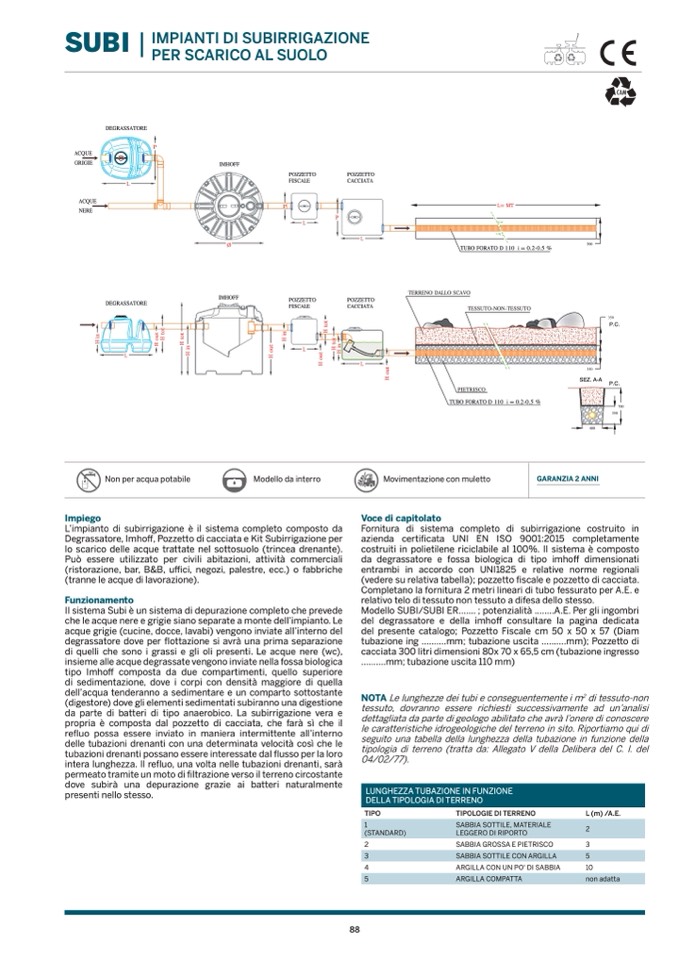

SUBI |
IMPIANTI DI SUBIRRIGAZIONE
PER SCARICO AL SUOLO
CA
M
DEGRASSATOR
E
P
ACQU
E
GRIGI
E
ACQU
E
NER
E
H
i
n
L
DEGRASSATORE
L
IMHOFF
Ø
IMHOFF
H
o
u
t
H
t
o
t
H
t
o
t
H
i
n
H
o
u
t
POZZETTO
POZZETT
O
FISCALE
CACCIATA
P
P
L
L
FISCALE
P
OZZETTO
CACCIATA
P
OZZETT
O
H
t
o
t
H
i
n
L
H
t
o
t
H
i
n
H
o
u
t
L
L= M
T
TUBO FORATO D 110 i = 0.2-0.5 %
TERRENO DALLO SCAVO
TESSUTO-NON-TESSUT
O
500
H
o
u
t
PIETRISC
O
TUBO FORATO D 110 i = 0.2-0.5 %
350
SEZ. A-
A
400
350
P.C
.
P.C.
70
0
350
Non per acqua potabile
Modello da interro
Movimentazione con muletto
GARANZIA 2 ANNI
Impieg
o
L’impianto di subirrigazione è il sistema completo composto da
Degrassatore, Imhoff
, Pozzetto di cacciata e Kit Subirrigazione pe
r
lo scarico delle acque trattate nel sottosuolo (trincea drenante)
.
Può essere utilizzato per civili abitazioni, attività commercial
i
(ristorazione, bar, B&B, u
ffi ci, negozi, palestre, ecc.) o fabbriche
(tranne le acque di lavorazione)
.
Funzionament
o
Il sistema Subi è un sistema di depurazione completo che preved
e
che le acque nere e grigie siano separate a monte dell’impianto. Le
acque grigie (cucine, docce, lavabi) vengono inviate all’interno del
degrassatore dove per flottazione si avrà una prima separazione
di quelli che sono i grassi e gli oli presenti. Le acque nere (wc),
insieme alle acque degrassate vengono inviate nella fossa biologic
a
tipo Imhoff composta da due compartimenti, quello superior
e
di sedimentazione, dove i corpi con densità maggiore di quell
a
dell’acqua tenderanno a sedimentare e un comparto sottostante
(digestore) dove gli elementi sedimentati subiranno una digestione
da parte di batteri di tipo anaerobico. La subirrigazione vera
e
propria è composta dal pozzetto di cacciata, che farà sì che il
refluo possa essere inviato in maniera intermittente all’interno
delle tubazioni drenanti con una determinata velocità così che le
tubazioni drenanti possano essere interessate dal flusso per la loro
intera lunghezza. Il refluo, una volta nelle tubazioni drenanti, sarà
permeato tramite un moto di
fi
ltrazione verso il terreno circostante
dove subirà una depurazione grazie ai batteri naturalment
e
presenti nello stesso.
Voce di capitolat
o
Fornitura di sistema completo di subirrigazione costruito i
n
azienda certifi cata UNI EN ISO 9001:2015 completament
e
costruiti in polietilene riciclabile al 100%. Il sistema è composto
da degrassatore e fossa biologica di tipo imho
ff dimensionati
entrambi in accordo con UNI1825 e relative norme regional
i
(vedere su relativa tabella); pozzetto fi scale e pozzetto di cacciata
.
Completano la fornitura 2 metri lineari di tubo fessurato per A.E.
e
relativo telo di tessuto non tessuto a difesa dello stesso
.
Modello SUBI/SUBI ER....... ; potenzialità ........A.E. Per gli ingombri
del degrassatore e della imhoff consultare la pagina dedicat
a
del presente catalogo; Pozzetto Fiscale cm 50 x 50 x 57 (Diam
tubazione ing ……….mm; tubazione uscita ……….mm); Pozzetto di
cacciata 300 litri dimensioni 80x 70 x 65,5 cm (tubazione ingresso
……….mm; tubazione uscita 110 mm)
NOTA Le lunghezze dei tubi e conseguentemente i m
2 di
tessuto-no
n
tessuto, dovranno essere richiesti successivamente ad un’analisi
dettagliata da parte di
geologo abilitato che avrà l’onere di conoscer
e
le caratteristiche idrogeologiche del terreno in sito. Riportiamo qui di
seguito una tabella della lunghezza della tubazione in funzione dell
a
tipologia di terreno (tratta da: Allegato V della Delibera del C. I. de
l
04/02/77)
.
LUNGHEZZA TUBAZIONE IN FUNZION
E
DELLA TIPOLOGIA DI TERREN
O
TIPO
TIPOLOGIE DI TERRENO
L (m) /A.E.
1
(STANDARD
)
SABBIA SOTTILE, MATERIALE
LEGGERO DI RIPORTO
2
2
SABBIA GROSSA E PIETRISCO
3
3
SABBIA SOTTILE CON ARGILLA
5
4
ARGILLA CON UN PO' DI SABBIA
10
5
ARGILLA COMPATTA
non adatta
