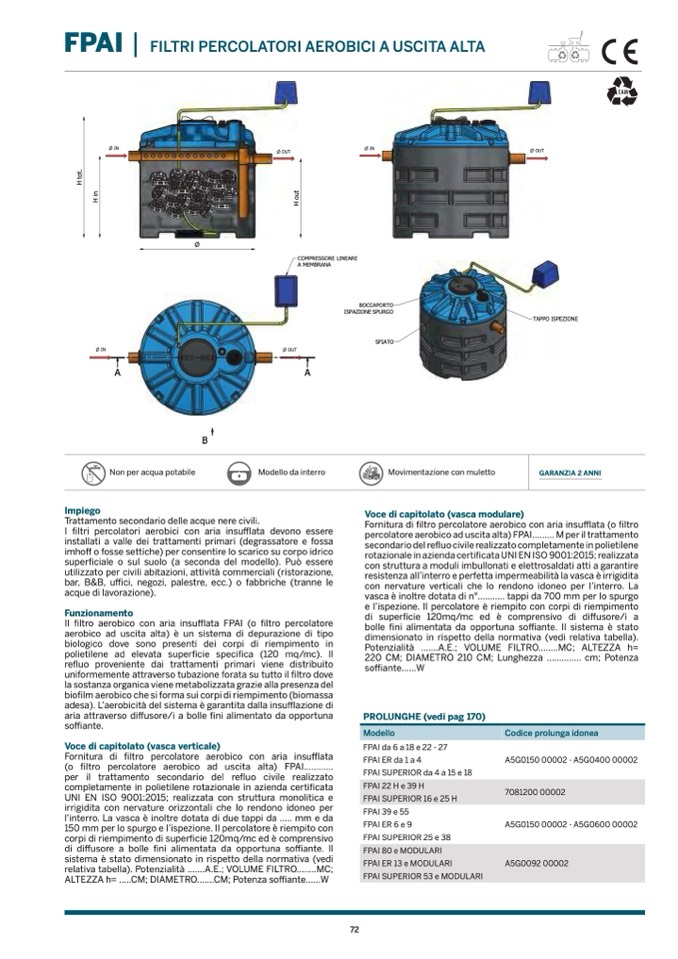

FPAI | FILTRI PERCOLATORI AEROBICI A USCITA ALT

A

CA

M

 IN

 OUT

 IN

 OUT

H

t

o

t

.

H

i

n

H

o

u

t

Ø

COMPRESSORE LINEAR

E

A MEMBRANA

BOCCAPORT

O

ISPAZIONE SPURG

O

SFIAT

O

TAPPO ISPEZIONE

 I

N

 OUT

A

A

DISEGNATO DA:

DATA

D. MASTROGIACOM

O

28/01/2020

CONTROLLATO DA:

D. GIOVANNELLI

DATA

28/01/202

0

DENOMINAZIONE

FILTRO AEROBICO FPAI SUPERIOR 3 A.E

.

MATERIAL

E

POLIETILENE LINEARE

TRATTAMENT

O

SECONDARIO T4

B

SCAL

A

1 : 15

Foglio n.1 di 1

Formato foglio: A3

SPECIFICHE INTERNE

PESO:

DEPURAZION

E

TOLLERANZE GENERAL

I

SECONDO UNI EN 22768-m

S.p.a.

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere

riprodotto ne' reso noto a terzi senza autorizzazione.

Ogni trasgressione verrà punita a norma di legge

.

DISEGNO CODICE

A5B400

3

Non per acqua potabile

Modello da interr

o

C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\FPAI SUPERIOR\CATALOGO SCHEDE TECNICHE\A5B4003 - SCHEDA TECNICA.dwg

Movimentazione con muletto

GARANZIA 2 ANN

I

Impieg

o

Trattamento secondario delle acque nere civili

.

I

fi

ltri percolatori aerobici con aria insuffl

ata devono essere

installati a valle dei trattamenti primari (degrassatore e foss

a

imho

ff o fosse settiche) per consentire lo scarico su corpo idrico

superfi

ciale o sul suolo (a seconda del modello). Può essere

utilizzato per civili abitazioni, attività commerciali (ristorazione

,

bar, B&B, uffi

ci, negozi, palestre, ecc.) o fabbriche (tranne l

e

acque di lavorazione).

Funzionament

o

Il

fi ltro aerobico con aria insuffl ata FPAI (o fi ltro percolator

e

aerobico ad uscita alta) è un sistema di depurazione di tipo

biologico dove sono presenti dei corpi di riempimento i

n

polietilene ad elevata super

fi

cie speci

fi

ca (120 mq/mc). I

l

refluo proveniente dai trattamenti primari viene distribuito

uniformemente attraverso tubazione forata su tutto il fi

ltro dov

e

la sostanza organica viene metabolizzata grazie alla presenza de

l

biofi

lm aerobico che si forma sui corpi di riempimento (biomass

a

adesa). L’aerobicità del sistema è garantita dalla insuffl

azione d

i

aria attraverso diff

usore/i a bolle fi

ni alimentato da opportun

a

so

ffi ante.

Voce di capitolato (vasca verticale

)

Fornitura di

fi

ltro percolatore aerobico con aria insuffl

ata

(o

fi ltro percolatore aerobico ad uscita alta) FPAI…………

per il trattamento secondario del refluo civile realizzat

o

completamente in polietilene rotazionale in azienda certi

fi

cat

a

UNI EN ISO 9001:2015; realizzata con struttura monolitica e

irrigidita con nervature orizzontali che lo rendono idoneo per

l’interro. La vasca è inoltre dotata di due tappi da ….. mm e d

a

150 mm per lo spurgo e l’ispezione. Il percolatore è riempito con

corpi di riempimento di superfi

cie 120mq/mc ed è comprensivo

di di

ff usore a bolle fi

ni alimentata da opportuna soffi

ante. Il

sistema è stato dimensionato in rispetto della normativa (vedi

relativa tabella). Potenzialità .......A.E.; VOLUME FILTRO........MC

;

ALTEZZA h= .....CM; DIAMETRO.......CM; Potenza so

ffi ante……W

Voce di capitolato (vasca modulare)

Fornitura di fi ltro percolatore aerobico con aria insuffl ata (o fi ltro

percolatore aerobico ad uscita alta) FPAI……… M per il trattament

o

secondario del refluo civile realizzato completamente in polietilene

rotazionale in azienda certifi

cata UNI EN ISO 9001:2015; realizzat

a

con struttura a moduli imbullonati e elettrosaldati atti a garantire

resistenza all’interro e perfetta impermeabilità la vasca è irrigidit

a

con nervature verticali che lo rendono idoneo per l’interro. L

a

vasca è inoltre dotata di n°……….. tappi da 700 mm per lo spurgo

e l’ispezione. Il percolatore è riempito con corpi di riempimento

di superfi

cie 120mq/mc ed è comprensivo di di

ff usore/i a

bolle

fi ni alimentata da opportuna soffi ante. Il sistema è stato

dimensionato in rispetto della normativa (vedi relativa tabella).

Potenzialità .......A.E.; VOLUME FILTRO........MC; ALTEZZA h=

220 CM; DIAMETRO 210 CM; Lunghezza ………….. cm; Potenza

soffi ante……W

PROLUNGHE (vedi pag 170)

Modello

Codice prolunga idone

a

FPAI da 6 a 18 e 22 - 2

7

FPAI ER da 1 a

4

FPAI SUPERIOR da 4 a 15 e 1

8

A5G0150 00002 - A5G0400 0000

2

FPAI 22 H e 39

H

FPAI SUPERIOR 16 e 25 H

7081200 0000

2

FPAI 39 e 5

5

FPAI ER 6 e

9

FPAI SUPERIOR 25 e 38

A5G0150 00002 - A5G0600 0000

2

FPAI 80 e MODULARI

FPAI ER 13 e MODULARI

FPAI SUPERIOR 53 e MODULAR

I

A5G0092 0000

2

72
