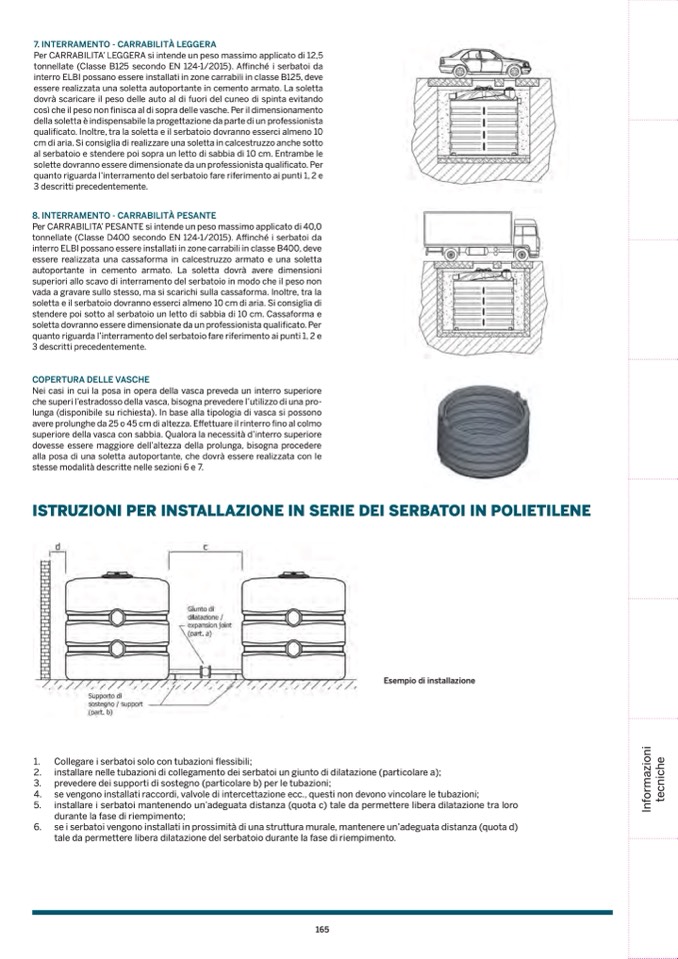

7. INTERRAMENTO - CARRABILITÀ LEGGERA
Per CARRABILITA’ LEGGERA si intende un peso massimo applicato di 12,5
tonnellate (Classe B125 secondo EN 124-1/2015). Affi nché i serbatoi da
interro ELBI possano essere installati in zone carrabili in classe B125, dev
e
essere realizzata una soletta autoportante in cemento armato. La soletta
dovrà scaricare il peso delle auto al di fuori del cuneo di spinta evitando
così che il peso non fi nisca al di sopra delle vasche. Per il dimensionamento
della soletta è indispensabile la progettazione da parte di un professionist
a
quali
fi cato. Inoltre, tra la soletta e il serbatoio dovranno esserci almeno 10
cm di aria. Si consiglia di realizzare una soletta in calcestruzzo anche sotto
al serbatoio e stendere poi sopra un letto di sabbia di 10 cm. Entrambe le
solette dovranno essere dimensionate da un professionista quali
fi cato. Per
quanto riguarda l’interramento del serbatoio fare riferimento ai punti 1, 2 e
3 descritti precedentemente.
8. INTERRAMENTO - CARRABILITÀ PESANTE
Per CARRABILITA’ PESANTE si intende un peso massimo applicato di 40,
0
tonnellate (Classe D400 secondo EN 124-1/2015). Affi nché i serbatoi da
interro ELBI possano essere installati in zone carrabili in classe B400, deve
essere realizzata una cassaforma in calcestruzzo armato e una soletta
autoportante in cemento armato. La soletta dovrà avere dimensioni
superiori allo scavo di interramento del serbatoio in modo che il peso non
vada a gravare sullo stesso, ma si scarichi sulla cassaforma. Inoltre, tra la
soletta e il serbatoio dovranno esserci almeno 10 cm di aria. Si consiglia di
stendere poi sotto al serbatoio un letto di sabbia di 10 cm. Cassaforma
e
soletta dovranno essere dimensionate da un professionista qualifi
cato. Pe
r
quanto riguarda l’interramento del serbatoio fare riferimento ai punti 1, 2 e
3 descritti precedentemente.
COPERTURA DELLE VASCH
E
Nei casi in cui la posa in opera della vasca preveda un interro superior
e
che superi l’estradosso della vasca, bisogna prevedere l’utilizzo di una pro
-
lunga (disponibile su richiesta). In base alla tipologia di vasca si possono
avere prolunghe da 25 o 45 cm di altezza. E
ff
ettuare il rinterro
fi
no al colm
o
superiore della vasca con sabbia. Qualora la necessità d’interro superiore
dovesse essere maggiore dell’altezza della prolunga, bisogna procedere
alla posa di una soletta autoportante, che dovrà essere realizzata con l
e
stesse modalità descritte nelle sezioni 6 e 7.
ISTRUZIONI PER INSTALLAZIONE IN SERIE DEI SERBATOI IN POLIETILEN
E
Esempio di installazione
1.
2.
3.
4.
5.
6.
Collegare i serbatoi solo con tubazioni flessibili;
installare nelle tubazioni di collegamento dei serbatoi un giunto di dilatazione (particolare a)
;
prevedere dei supporti di sostegno (particolare b) per le tubazioni;
se vengono installati raccordi, valvole di intercettazione ecc., questi non devono vincolare le tubazioni;
installare i serbatoi mantenendo un’adeguata distanza (quota c) tale da permettere libera dilatazione tra lor
o
durante la fase di riempimento
;
se i serbatoi vengono installati in prossimità di una struttura murale, mantenere un’adeguata distanza (quota d
)
tale da permettere libera dilatazione del serbatoio durante la fase di riempimento
.
