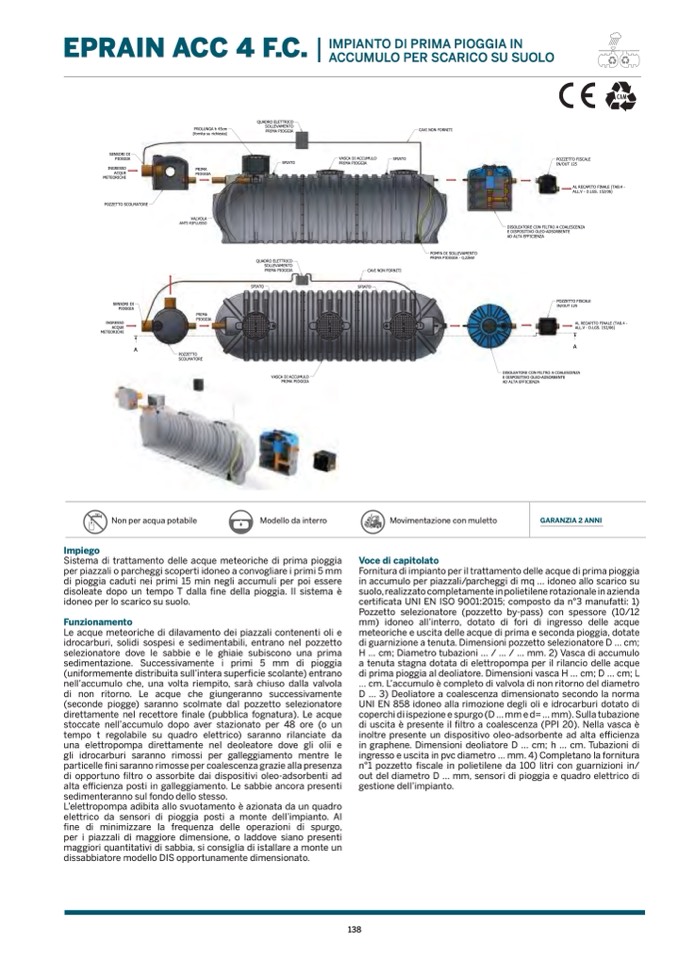

EPRAIN ACC 4 F.C. | IMPIANTO DI PRIMA PIOGGIA IN
ACCUMULO PER SCARICO SU SUOLO
PROLUNGA h 45cm
(fornita su richiesta)
QUADRO ELETTRICO
SOLLEVAMENT
O
A-A ( 1 : 40 )
PRIMA PIOGGIA
CAVI NON FORNIT
I
SENSORI DI
PIOGGIA
INGRESS
O
ACQU
E
METEORICH
E
POZZETTO SCOLMATOR
E
SFIATO
VASCA DI ACCUMULO
PRIMA PIOGGIA
SFIATO
PRIMA
PIOGGI
A
VALVOL
A
ANTI-RIFLUSSO
POMPA DI SOLLEVAMENTO
PRIMA PIOGGIA - 0,22k
W
QUADRO ELETTRIC
O
SOLLEVAMENT
O
PRIMA PIOGGIA
CAVI NON FORNITI
SFIAT
O
SFIAT
O
SENSORI D
I
PIOGGI
A
INGRESSO
ACQU
E
METEORICH
E
PRIM
A
PIOGGIA
CA
M
POZZETTO FISCALE
IN/OUT 125
AL RECAPITO FINALE (TAB.4 -
ALL.V - D.LGS. 152/06)
DISOLEATORE CON FILTRO A COALESCENZ
A
E DISPOSITIVO OLEO-ADSORBENT
E
AD ALTA EFFICIENZA
POZZETTO FISCAL
E
IN/OUT 12
5
AL RECAPITO FINALE (TAB.4 -
ALL.V - D.LGS. 152/06
)
A
A
POZZETTO
SCOLMATOR
E
DISOLEATORE CON FILTRO A COALESCENZ
A
E DISPOSITIVO OLEO-ADSORBENT
E
AD ALTA EFFICIENZA
VASCA DI ACCUMULO
PRIMA PIOGGIA
N°
DATA
RED.
VER.
CRONOLOGIA REVISION
I
CAUSALE
DISEGNATO DA:
DAT
A
D.M.
CONTROLLATO DA
:
27/06/2022
DAT
A
DENOMINAZION
E
EPRAIN ACC 4F
C
SCHEMA TIPO
MATERIAL
E
-
TRATTAMENT
O
SCALA
1 : 4
0
Foglio n.1 di
1
Formato foglio: A
3
SPECIFICHE INTERNE
PESO: 298 k
g
TOLLERANZE GENERAL
I
SECONDO UNI EN 22768-m
S.p.a
.
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non pu
ò
essere riprodotto ne' reso noto a terzi senza autorizzazione.
Ogni trasgressione verrà punita a norma di legge
.
DISEGNO CODICE
-
-
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\EPRAIN ACC 4FC\EPRAIN ACC 4FC - SCHEMA TIPO.id
w
Non per acqua potabile
Modello da interro
Movimentazione con muletto
GARANZIA 2 ANN
I
Impieg
o
Sistema di trattamento delle acque meteoriche di prima pioggi
a
per piazzali o parcheggi scoperti idoneo a convogliare i primi 5 mm
di pioggia caduti nei primi 15 min negli accumuli per poi esser
e
disoleate dopo un tempo T dalla
fi ne della pioggia. Il sistema è
idoneo per lo scarico su suolo
.
Funzionamento
Le acque meteoriche di dilavamento dei piazzali contenenti oli
e
idrocarburi, solidi sospesi e sedimentabili, entrano nel pozzetto
selezionatore dove le sabbie e le ghiaie subiscono una prima
sedimentazione. Successivamente i primi 5 mm di pioggi
a
(uniformemente distribuita sull’intera superfi cie scolante) entran
o
nell’accumulo che, una volta riempito, sarà chiuso dalla valvola
di non ritorno. Le acque che giungeranno successivament
e
(seconde piogge) saranno scolmate dal pozzetto selezionatore
direttamente nel recettore
fi
nale (pubblica fognatura). Le acque
stoccate nell’accumulo dopo aver stazionato per 48 ore (o un
tempo t regolabile su quadro elettrico) saranno rilanciate d
a
una elettropompa direttamente nel deoleatore dove gli olii
e
gli idrocarburi saranno rimossi per galleggiamento mentre l
e
particelle fi
ni saranno rimosse per coalescenza grazie alla presenza
di opportuno
fi ltro o assorbite dai dispositivi oleo-adsorbenti ad
alta e
ffi cienza posti in galleggiamento. Le sabbie ancora presenti
sedimenteranno sul fondo dello stesso
.
L’elettropompa adibita allo svuotamento è azionata da un quadr
o
elettrico da sensori di pioggia posti a monte dell’impianto. Al
fi
ne di minimizzare la frequenza delle operazioni di spurgo,
per i piazzali di maggiore dimensione, o laddove siano presenti
maggiori quantitativi di sabbia, si consiglia di istallare a monte un
dissabbiatore modello DIS opportunamente dimensionato.
Voce di capitolat
o
Fornitura di impianto per il trattamento delle acque di prima pioggia
in accumulo per piazzali/parcheggi di mq … idoneo allo scarico su
suolo, realizzato completamente in polietilene rotazionale in azienda
certi
fi cata UNI EN ISO 9001:2015; composto da n°3 manufatti: 1)
Pozzetto selezionatore (pozzetto by-pass) con spessore (10/12
mm) idoneo all’interro, dotato di fori di ingresso delle acque
meteoriche e uscita delle acque di prima e seconda pioggia, dotate
di guarnizione a tenuta. Dimensioni pozzetto selezionatore D … cm;
H … cm; Diametro tubazioni … / … / … mm. 2) Vasca di accumul
o
a tenuta stagna dotata di elettropompa per il rilancio delle acque
di prima pioggia al deoliatore. Dimensioni vasca H … cm; D … cm; L
… cm. L’accumulo è completo di valvola di non ritorno del diametro
D … 3) Deoliatore a coalescenza dimensionato secondo la norma
UNI EN 858 idoneo alla rimozione degli oli e idrocarburi dotato di
coperchi di ispezione e spurgo (D … mm e d= … mm). Sulla tubazione
di uscita è presente il
fi ltro a coalescenza (PPI 20). Nella vasca è
inoltre presente un dispositivo oleo-adsorbente ad alta effi cienza
in graphene. Dimensioni deoliatore D … cm; h … cm. Tubazioni di
ingresso e uscita in pvc diametro … mm. 4) Completano la fornitura
n°1 pozzetto fi
scale in polietilene da 100 litri con guarnizioni in
/
out del diametro D … mm, sensori di pioggia e quadro elettrico d
i
gestione dell’impianto.
