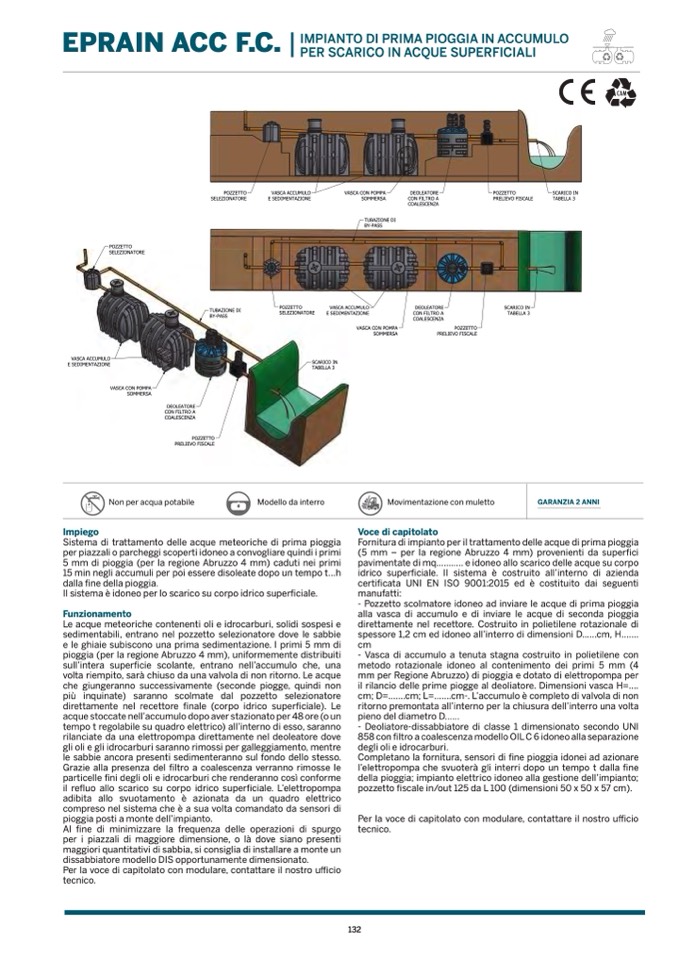

EPRAIN ACC F.C.
|
IMPIANTO DI PRIMA PIOGGIA IN ACCUMUL
O
PER SCARICO IN ACQUE SUPERFICIAL
I
CA
M
POZZETTO
SELEZIONATORE
VASCA ACCUMULO
E SEDIMENTAZION
E
VASCA CON POMPA
SOMMERS
A
TUBAZIONE DI
BY-PASS
DEOLEATOR
E
CON FILTRO
A
COALESCENZA
POZZETT
O
PRELIEVO FISCAL
E
SCARICO I
N
TABELLA 3
POZZETTO
SELEZIONATOR
E
TUBAZIONE D
I
BY-PASS
VASCA ACCUMUL
O
E SEDIMENTAZIONE
POZZETTO
SELEZIONATORE
VASCA ACCUMUL
O
E SEDIMENTAZION
E
SCARICO IN
TABELLA 3
VASCA CON POMP
A
SOMMERS
A
DEOLEATORE
CON FILTRO
A
COALESCENZA
POZZETT
O
PRELIEVO FISCALE
SCARICO I
N
TABELLA 3
VASCA CON POMP
A
SOMMERS
A
DEOLEATOR
E
CON FILTRO A
COALESCENZ
A
POZZETTO
PRELIEVO FISCALE
DISEGNATO DA:
DAT
A
D. MASTROGIACOM
O
11/05/201
2
CONTROLLATO DA
:
D. GIOVANNELL
I
DATA
DENOMINAZION
E
EPRAIN ACC FC
MATERIALE
TRATTAMENTO
SCALA
1 : 6
0
Foglio n.1 di 1
Formato foglio: A3
SPECIFICHE INTERN
E
PESO: N/
A
TOLLERANZE GENERAL
I
SECONDO UNI EN 22768-m
S.p.a
.
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può esser
e
riprodotto ne' reso noto a terzi senza autorizzazione
.
Ogni trasgressione verrà punita a norma di legge.
DISEGNO CODIC
E
EPRAIN ACC F
C
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\EPRAIN ACC FC\EPRAIN ACC FC - SCHEDA CATALOGO.dwg
Non per acqua potabile
Modello da interro
Movimentazione con muletto
GARANZIA 2 ANN
I
Impieg
o
Sistema di trattamento delle acque meteoriche di prima pioggia
per piazzali o parcheggi scoperti idoneo a convogliare quindi i primi
5 mm di pioggia (per la regione Abruzzo 4 mm) caduti nei prim
i
15 min negli accumuli per poi essere disoleate dopo un tempo t...h
dalla fi
ne della pioggia.
Il sistema è idoneo per lo scarico su corpo idrico superfi ciale.
Funzionamento
Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi e
sedimentabili, entrano nel pozzetto selezionatore dove le sabbie
e le ghiaie subiscono una prima sedimentazione. I primi 5 mm di
pioggia (per la regione Abruzzo 4 mm), uniformemente distribuiti
sull’intera superfi
cie scolante, entrano nell’accumulo che, un
a
volta riempito, sarà chiuso da una valvola di non ritorno. Le acqu
e
che giungeranno successivamente (seconde piogge, quindi non
più inquinate) saranno scolmate dal pozzetto selezionator
e
direttamente nel recettore fi nale (corpo idrico superfi ciale). L
e
acque stoccate nell’accumulo dopo aver stazionato per 48 ore (o u
n
tempo t regolabile su quadro elettrico) all’interno di esso, saranno
rilanciate da una elettropompa direttamente nel deoleatore dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentr
e
le sabbie ancora presenti sedimenteranno sul fondo dello stesso
.
Grazie alla presenza del
fi ltro a coalescenza verranno rimosse l
e
particelle
fi ni degli oli e idrocarburi che renderanno così conform
e
il refluo allo scarico su corpo idrico superfi ciale. L’elettropompa
adibita allo svuotamento è azionata da un quadro elettrico
compreso nel sistema che è a sua volta comandato da sensori d
i
pioggia posti a monte dell’impianto
.
Al
fi
ne di minimizzare la frequenza delle operazioni di spurg
o
per i piazzali di maggiore dimensione, o là dove siano present
i
maggiori quantitativi di sabbia, si consiglia di installare a monte un
dissabbiatore modello DIS opportunamente dimensionato.
Per la voce di capitolato con modulare, contattare il nostro uffi ci
o
tecnico
.
Voce di capitolat
o
Fornitura di impianto per il trattamento delle acque di prima pioggia
(5 mm – per la regione Abruzzo 4 mm) provenienti da superfi
ci
pavimentate di mq……….. e idoneo allo scarico delle acque su corp
o
idrico super
fi
ciale. Il sistema è costruito all’interno di azienda
certi
fi
cata UNI EN ISO 9001:2015 ed è costituito dai seguenti
manufatti
:
- Pozzetto scolmatore idoneo ad inviare le acque di prima pioggi
a
alla vasca di accumulo e di inviare le acque di seconda pioggi
a
direttamente nel recettore. Costruito in polietilene rotazionale di
spessore 1,2 cm ed idoneo all’interro di dimensioni D......cm, H.......
c
m
- Vasca di accumulo a tenuta stagna costruito in polietilene co
n
metodo rotazionale idoneo al contenimento dei primi 5 mm (4
mm per Regione Abruzzo) di pioggia e dotato di elettropompa per
il rilancio delle prime piogge al deoliatore. Dimensioni vasca H=...
.
cm; D=.......cm; L=.......cm-. L’accumulo è completo di valvola di no
n
ritorno premontata all’interno per la chiusura dell’interro una volt
a
pieno del diametro D.....
.
- Deoliatore-dissabbiatore di classe 1 dimensionato secondo UNI
858 con
fi
ltro a coalescenza modello OIL C 6 idoneo alla separazion
e
degli oli e idrocarburi.
Completano la fornitura, sensori di
fi
ne pioggia idonei ad azionar
e
l’elettropompa che svuoterà gli interri dopo un tempo t dalla
fi ne
della pioggia; impianto elettrico idoneo alla gestione dell’impianto
;
pozzetto
fi
scale in/out 125 da L 100 (dimensioni 50 x 50 x 57 cm).
Per la voce di capitolato con modulare, contattare il nostro u
ffi ci
o
tecnico
.
