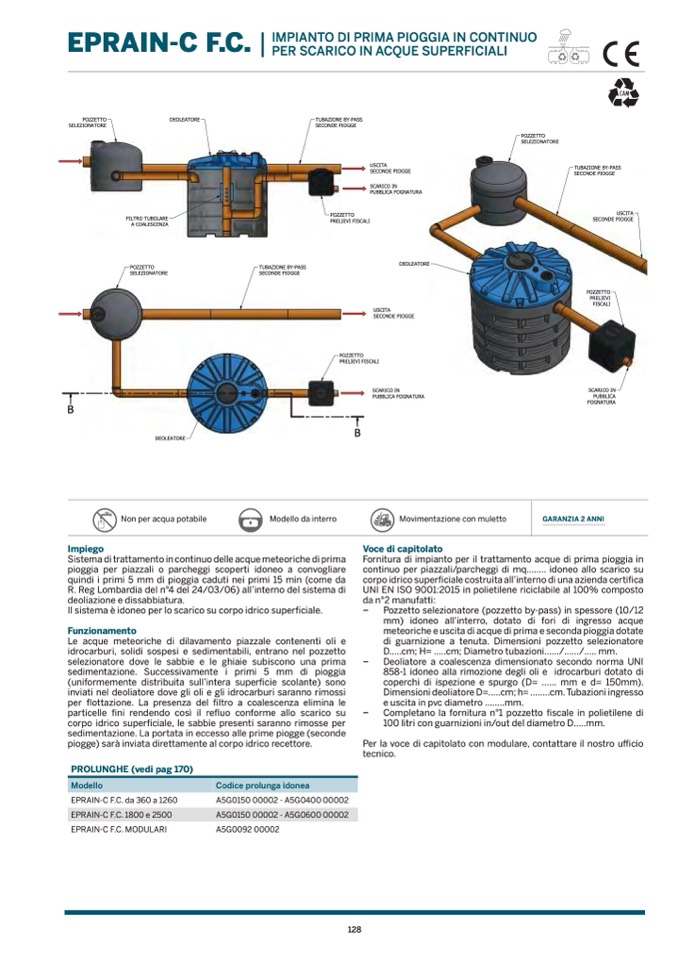

EPRAIN-C F.C.

|

IMPIANTO DI PRIMA PIOGGIA IN CONTINUO

PER SCARICO IN ACQUE SUPERFICIAL

I

CA

M

POZZETT

O

SELEZIONATORE

DEOLEATORE

TUBAZIONE BY-PAS

S

SECONDE PIOGGE

POZZETTO

SELEZIONATORE

USCITA

SECONDE PIOGGE

SCARICO I

N

PUBBLICA FOGNATURA

FILTRO TUBOLAR

E

A COALESCENZ

A

POZZETT

O

SELEZIONATOR

E

POZZETTO

PRELIEVI FISCALI

DEOLEATORE

TUBAZIONE BY-PASS

SECONDE PIOGGE

TUBAZIONE BY-PASS

SECONDE PIOGGE

USCIT

A

SECONDE PIOGGE

POZZETTO

PRELIEVI

FISCALI

POZZETTO

PRELIEVI FISCALI

USCITA

SECONDE PIOGG

E

SCARICO I

N

PUBBLICA FOGNATUR

A

SCARICO I

N

PUBBLIC

A

FOGNATURA

B

B

DEOLEATORE

DENOMINAZION

E

EPRAIN C 810 FC _ TAB.

3

SPECIFICHE INTERNE

Non per acqua potabile

Modello da interro

DISEGNATO DA:

DATA

D. MASTROGIACOM

O

22/04/202

0

MATERIALE

CONTROLLATO DA

:

D. GIOVANNELLI

SCAL

A

1 : 30

DAT

A

TRATTAMENTO

Foglio n.1 di

1

PESO: 37 kg

TOLLERANZE GENERAL

I

SECONDO UNI EN 22768-

m

Formato foglio: A

3

S.p.a

.

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere

riprodotto ne' reso noto a terzi senza autorizzazione

.

Ogni trasgressione verrà punita a norma di legge

.

DISEGNO CODIC

E

A5ZC008 000F

C

C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\EPRAIN C FC\CATALOGO\A5ZC008 000FC - SCHEDA CATALOGO.dwg

Movimentazione con muletto

GARANZIA 2 ANNI

Impiego

Sistema di trattamento in continuo delle acque meteoriche di prima

pioggia per piazzali o parcheggi scoperti idoneo a convogliare

quindi i primi 5 mm di pioggia caduti nei primi 15 min (come d

a

R. Reg Lombardia del n°4 del 24/03/06) all’interno del sistema di

deoliazione e dissabbiatura.

Il sistema è idoneo per lo scarico su corpo idrico super

fi

ciale.

Funzionamento

Le acque meteoriche di dilavamento piazzale contenenti oli e

idrocarburi, solidi sospesi e sedimentabili, entrano nel pozzetto

selezionatore dove le sabbie e le ghiaie subiscono una prima

sedimentazione. Successivamente i primi 5 mm di pioggi

a

(uniformemente distribuita sull’intera superfi cie scolante) sono

inviati nel deoliatore dove gli oli e gli idrocarburi saranno rimossi

per flottazione. La presenza del fi ltro a coalescenza elimina l

e

particelle fi

ni rendendo così il refluo conforme allo scarico su

corpo idrico superfi

ciale, le sabbie presenti saranno rimosse pe

r

sedimentazione. La portata in eccesso alle prime piogge (second

e

piogge) sarà inviata direttamente al corpo idrico recettore

.

PROLUNGHE (vedi pag 170)

Modello

EPRAIN-C F.C. da 360 a 1260

Codice prolunga idone

a

A5G0150 00002 - A5G0400 00002

EPRAIN-C F.C. 1800 e 2500

A5G0150 00002 - A5G0600 00002

Voce di capitolat

o

Fornitura di impianto per il trattamento acque di prima pioggia i

n

continuo per piazzali/parcheggi di mq........ idoneo allo scarico s

u

corpo idrico superfi ciale costruita all’interno di una azienda certi

fi ca

UNI EN ISO 9001:2015 in polietilene riciclabile al 100% composto

da n°2 manufatti

:

−

Pozzetto selezionatore (pozzetto by-pass) in spessore (10/12

mm) idoneo all’interro, dotato di fori di ingresso acqu

e

meteoriche e uscita di acque di prima e seconda pioggia dotate

di guarnizione a tenuta. Dimensioni pozzetto selezionator

e

D.....cm; H= .....cm; Diametro tubazioni....../....../..... mm

.

−

Deoliatore a coalescenza dimensionato secondo norma UN

I

858-1 idoneo alla rimozione degli oli e idrocarburi dotato di

coperchi di ispezione e spurgo (D= …… mm e d= 150mm)

.

Dimensioni deoliatore D=.....cm; h= ........cm. Tubazioni ingresso

e uscita in pvc diametro ……..mm.

−

Completano la fornitura n°1 pozzetto

fi

scale in polietilene d

i

100 litri con guarnizioni in/out del diametro D…..mm

.

Per la voce di capitolato con modulare, contattare il nostro u

ffi ci

o

tecnico

.

EPRAIN-C F.C. MODULARI

A5G0092 0000

2
