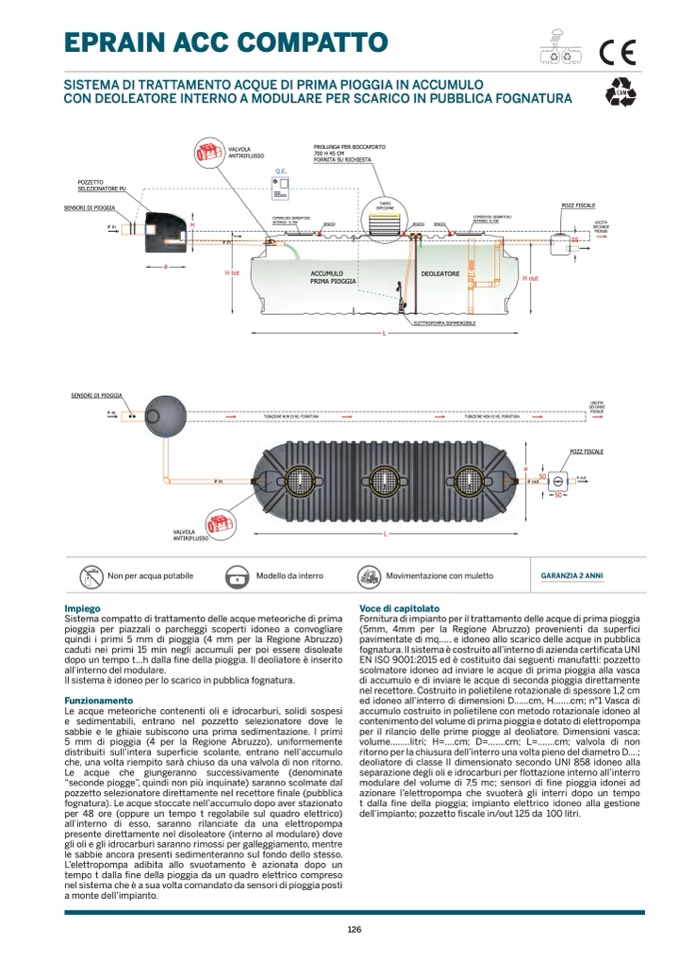

EPRAIN ACC COMPATT
O
SISTEMA DI TRATTAMENTO ACQUE DI PRIMA PIOGGIA IN ACCUMUL
O
CON DEOLEATORE INTERNO A MODULARE PER SCARICO IN PUBBLICA FOGNATURA
POZZETT
O
SELEZIONATORE P
U
SENSORI DI PIOGGI
A
∅ i
n
VALVOL
A
ANTIRIFLUSS
O
Q.E
.
PROLUNGA PER BOCCAPORT
O
700 H 45 CM
FORNITA SU RICHIESTA
TAPPO
ISPEZION
E
COPERCHIO SERBATOIO
INTERRO D.70
0
CA
M
QUADRO ELETTRICO
POZZ FISCAL
E
H
COPERCHIO SERBATOIO
INTERRO D.700
SFIAT
O
SFIAT
O
SFIATO
USCITA
SECOND
E
PIOGGE
55
∅
∅ i
n
H to
t
ACCUMULO
PRIMA PIOGGI
A
DEOLEATORE
H ou
t
ELETTROPOMPA SOMMERGIBILE
L
SENSORI DI PIOGGI
A
∅ i
n
TUBAZIONE NON DI NS. FORNITURA
TUBAZIONE NON DI NS. FORNITURA
AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
∅
50
USCITA
SECOND
E
PIOGGE
POZZ FISCAL
E
∅ ou
t
∅ in
L
I
M
E
N
A
(
P
A
D
O
V
A
)
I
T
A
L
Y
w
w
w
.
e
l
b
i
.
i
t
L
I
M
E
N
A
(
P
A
D
O
V
A
)
I
T
A
L
Y
w
w
w
.
e
l
b
i
.
i
t
L
I
M
E
N
A
(
P
A
D
O
V
A
)
I
T
A
L
Y
w
w
w
.
e
l
b
i
.
i
t
∅ out
50
VALVOL
A
ANTIRIFLUSSO
L
Non per acqua potabile
Modello da interr
o
Movimentazione con mulett
o
GARANZIA 2 ANNI
Impieg
o
Sistema compatto di trattamento delle acque meteoriche di prim
a
pioggia per piazzali o parcheggi scoperti idoneo a convogliare
quindi i primi 5 mm di pioggia (4 mm per la Regione Abruzzo)
caduti nei primi 15 min negli accumuli per poi essere disoleat
e
dopo un tempo t...h dalla
fi
ne della pioggia. Il deoliatore è inserito
all’interno del modulare
.
Il sistema è idoneo per lo scarico in pubblica fognatura.
Funzionamento
Le acque meteoriche contenenti oli e idrocarburi, solidi sospes
i
e sedimentabili, entrano nel pozzetto selezionatore dove l
e
sabbie e le ghiaie subiscono una prima sedimentazione. I primi
5 mm di pioggia (4 per la Regione Abruzzo), uniformement
e
distribuiti sull’intera super
fi
cie scolante, entrano nell’accumul
o
che, una volta riempito sarà chiuso da una valvola di non ritorno.
Le acque che giungeranno successivamente (denominate
“seconde piogge”, quindi non più inquinate) saranno scolmate da
l
pozzetto selezionatore direttamente nel recettore fi nale (pubblic
a
fognatura). Le acque stoccate nell’accumulo dopo aver stazionat
o
per 48 ore (oppure un tempo t regolabile sul quadro elettrico)
all’interno di esso, saranno rilanciate da una elettropompa
presente direttamente nel disoleatore (interno al modulare) dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentr
e
le sabbie ancora presenti sedimenteranno sul fondo dello stesso
.
L’elettropompa adibita allo svuotamento è azionata dopo u
n
tempo t dalla fi ne della pioggia da un quadro elettrico compreso
nel sistema che è a sua volta comandato da sensori di pioggia posti
a monte dell’impianto
.
Voce di capitolat
o
Fornitura di impianto per il trattamento delle acque di prima pioggia
(5mm, 4mm per la Regione Abruzzo) provenienti da super
fi ci
pavimentate di mq….. e idoneo allo scarico delle acque in pubblic
a
fognatura. Il sistema è costruito all’interno di azienda certi
fi cata UNI
EN ISO 9001:2015 ed è costituito dai seguenti manufatti: pozzetto
scolmatore idoneo ad inviare le acque di prima pioggia alla vasca
di accumulo e di inviare le acque di seconda pioggia direttament
e
nel recettore. Costruito in polietilene rotazionale di spessore 1,2 cm
ed idoneo all’interro di dimensioni D......cm, H.......cm; n°1 Vasca d
i
accumulo costruito in polietilene con metodo rotazionale idoneo a
l
contenimento del volume di prima pioggia e dotato di elettropompa
per il rilancio delle prime piogge al deoliatore. Dimensioni vasca
:
volume……..litri; H=....cm; D=.......cm; L=.......cm; valvola di no
n
ritorno per la chiusura dell’interro una volta pieno del diametro D....
;
deoliatore di classe II dimensionato secondo UNI 858 idoneo all
a
separazione degli oli e idrocarburi per flottazione interno all’interr
o
modulare del volume di 7,5 mc; sensori di fi ne pioggia idonei ad
azionare l’elettropompa che svuoterà gli interri dopo un temp
o
t dalla
fi
ne della pioggia; impianto elettrico idoneo alla gestione
dell’impianto; pozzetto fi scale in/out 125 da 100 litri
.
