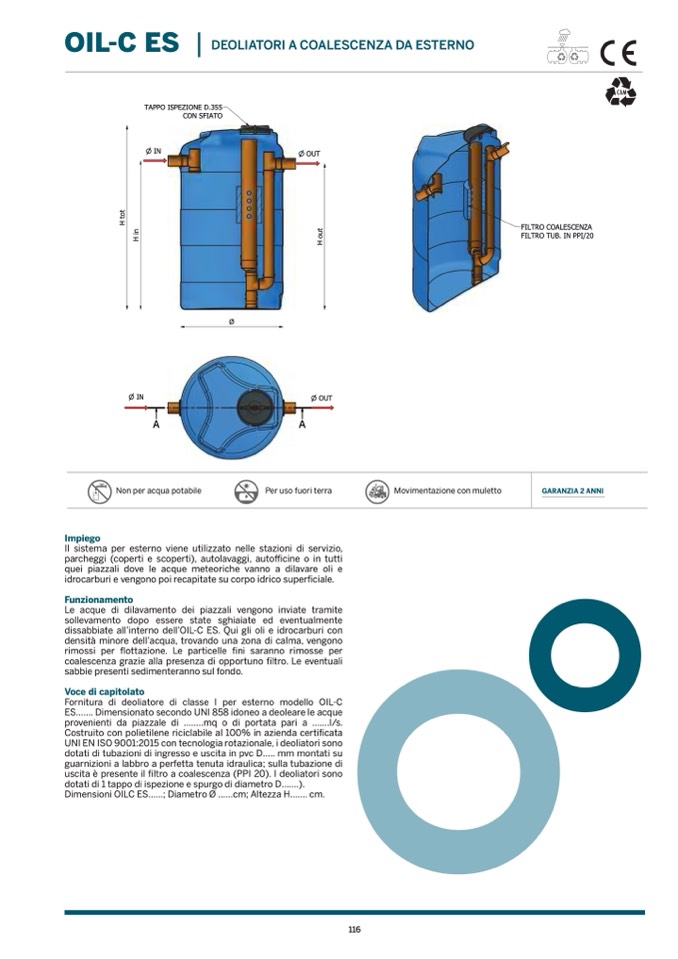

OIL-C ES |

DEOLIATORI A COALESCENZA DA ESTERN

O

CA

M

TAPPO ISPEZIONE D.35

5

CON SFIATO

 I

N

 OUT

H

t

o

t

H

i

n

H

o

u

t

FILTRO COALESCENZA

FILTRO TUB. IN PPI/2

0

Ø

 IN

 OUT

A

A

DISEGNATO DA:

DAT

A

D. MASTROGIACOMO

20/04/2020

CONTROLLATO DA

:

D. GIOVANNELL

I

DAT

A

20/04/2020

DENOMINAZIONE

DEOL. COALESCENZA CV 150

0

MATERIALE

POLIETILENE LINEARE

TRATTAMENTO ACQUE

TRATTAMENTO PRIMARI

O

SCAL

A

1 : 1

5

Foglio n.1 di 1

Formato foglio: A3

SPECIFICHE INTERN

E

DEPURAZIONE

PESO

:

TOLLERANZE GENERAL

I

SECONDO UNI EN 22768-m

Non per acqua potabile

Per uso fuori terr

a

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può esser

e

DISEGNO CODICE

Movimentazione con muletto

riprodotto ne' reso noto a terzi senza autorizzazione

.

GARANZIA 2 ANNI

S.p.a.

Ogni trasgressione verrà punita a norma di legge

.

A5REC1

5

C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\OIL C FC ESTERNO\A5REC15 - OIL C FC ESTERNO.dw

g

Impieg

o

Il sistema per esterno viene utilizzato nelle stazioni di servizio

,

parcheggi (coperti e scoperti), autolavaggi, autoffi cine o in tutti

quei piazzali dove le acque meteoriche vanno a dilavare oli e

idrocarburi e vengono poi recapitate su corpo idrico super

fi ciale.

Funzionament

o

Le acque di dilavamento dei piazzali vengono inviate tramit

e

sollevamento dopo essere state sghiaiate ed eventualmente

dissabbiate all’interno dell’OIL-C ES. Qui gli oli e idrocarburi co

n

densità minore dell’acqua, trovando una zona di calma, vengono

rimossi per flottazione. Le particelle

fi

ni saranno rimosse per

coalescenza grazie alla presenza di opportuno

fi ltro. Le eventuali

sabbie presenti sedimenteranno sul fondo.

Voce di capitolato

Fornitura di deoliatore di classe I per esterno modello OIL-

C

ES……. Dimensionato secondo UNI 858 idoneo a deoleare le acqu

e

provenienti da piazzale di ……..mq o di portata pari a …….l/s.

Costruito con polietilene riciclabile al 100% in azienda certi

fi

cata

UNI EN ISO 9001:2015 con tecnologia rotazionale, i deoliatori son

o

dotati di tubazioni di ingresso e uscita in pvc D….. mm montati s

u

guarnizioni a labbro a perfetta tenuta idraulica; sulla tubazione di

uscita è presente il

fi

ltro a coalescenza (PPI 20). I deoliatori sono

dotati di 1 tappo di ispezione e spurgo di diametro D…….).

Dimensioni OILC ES……; Diametro Ø ……cm; Altezza H……. cm.
