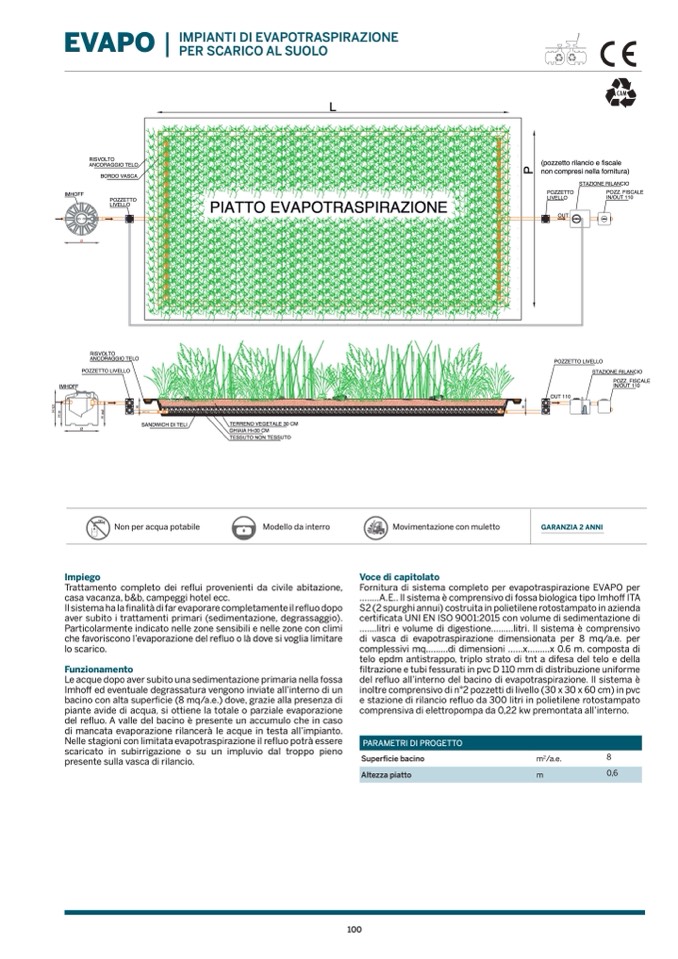

EVAPO
|
IMPIANTI DI EVAPOTRASPIRAZION
E
PER SCARICO AL SUOL
O
CA
M
L
RISVOLTO
ANCORAGGIO TELO
BORDO VASCA
POZZETTO
LIVELL
O
P
(pozzetto rilancio e fiscale
non compresi nella fornitura)
STAZIONE RILANCIO
POZZETTO
POZZ. FISCAL
E
LIVELL
O
PIATTO EVAPOTRASPIRAZION
E
I
N/OUT 110
OU
T
IMHOFF
Ø
IMHOF
F
H
i
n
RISVOLTO
ANCORAGGIO TELO
POZZETTO LIVELLO
H
o
u
t
POZZETTO LIVELL
O
STAZIONE RILANCI
O
POZZ. FISCALE
IN/OUT 110
OUT 11
0
H
H
OUT 11
0
SANDWICH DI TEL
I
Ø
TERRENO VEGETALE 30 C
M
GHIAIA H=30 C
M
TESSUTO NON TESSUT
O
Non per acqua potabile
Modello da interro
Movimentazione con muletto
GARANZIA 2 ANNI
Impieg
o
Trattamento completo dei reflui provenienti da civile abitazione
,
casa vacanza, b&b, campeggi hotel ecc
.
Il sistema ha la fi
nalità di far evaporare completamente il refluo dopo
aver subito i trattamenti primari (sedimentazione, degrassaggio).
Particolarmente indicato nelle zone sensibili e nelle zone con clim
i
che favoriscono l’evaporazione del refluo o là dove si voglia limitare
lo scarico.
Funzionamento
Le acque dopo aver subito una sedimentazione primaria nella fossa
Imhoff ed eventuale degrassatura vengono inviate all’interno di u
n
bacino con alta super
fi cie (8 mq/a.e.) dove, grazie alla presenza di
piante avide di acqua, si ottiene la totale o parziale evaporazion
e
del refluo. A valle del bacino è presente un accumulo che in caso
di mancata evaporazione rilancerà le acque in testa all’impianto.
Nelle stagioni con limitata evapotraspirazione il refluo potrà esser
e
scaricato in subirrigazione o su un impluvio dal troppo pien
o
presente sulla vasca di rilancio.
Voce di capitolat
o
Fornitura di sistema completo per evapotraspirazione EVAPO per
……..A.E.. Il sistema è comprensivo di fossa biologica tipo Imho
ff ITA
S2 (2 spurghi annui) costruita in polietilene rotostampato in aziend
a
certi
fi
cata UNI EN ISO 9001:2015 con volume di sedimentazione di
…….litri e volume di digestione………litri. Il sistema è comprensiv
o
di vasca di evapotraspirazione dimensionata per 8 mq/a.e. pe
r
complessivi mq………di dimensioni ……x………x 0.6 m. composta di
telo epdm antistrappo, triplo strato di tnt a difesa del telo e della
fi
ltrazione e tubi fessurati in pvc D 110 mm di distribuzione uniforme
del refluo all’interno del bacino di evapotraspirazione. Il sistema è
inoltre comprensivo di n°2 pozzetti di livello (30 x 30 x 60 cm) in pvc
e stazione di rilancio refluo da 300 litri in polietilene rotostampato
comprensiva di elettropompa da 0,22 kw premontata all’interno
.
PARAMETRI DI PROGETTO
Superfi cie bacino
m2/a.e.
8
Altezza piatto
m
0,6
