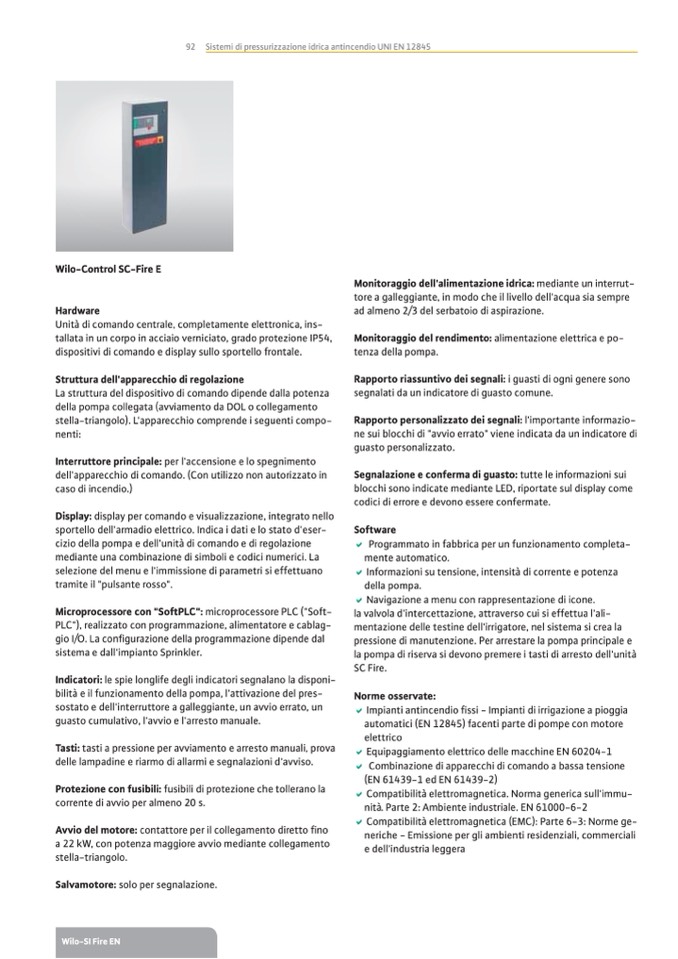

92 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
����������������������
��������
Unità di comando centrale, completamente elettronica, ins-
tallata in un corpo in acciaio verniciato, grado protezione IP54,
dispositivi di comando e display sullo sportello frontale.
�����������������������������������������
La struttura del dispositivo di comando dipende dalla potenza
della pompa collegata (avviamento da DOL o collegamento
stella-triangolo). L'apparecchio comprende i seguenti compo-
nenti:
�������������������������per l'accensione e lo spegnimento
dell'apparecchio di comando. (Con utilizzo non autorizzato in
caso di incendio.)
�������� display per comando e visualizzazione, integrato nello
sportello dell'armadio elettrico. Indica i dati e lo stato d'eser-
cizio della pompa e dell'unità di comando e di regolazione
mediante una combinazione di simboli e codici numerici. La
selezione del menu e l'immissione di parametri si effettuano
tramite il "pulsante rosso".
������������������������������ microprocessore PLC ("Soft-
PLC"), realizzato con programmazione, alimentatore e cablag-
gio I/O. La con�gurazione della programmazione dipende dal
sistema e dall'impianto Sprinkler.
����������� le spie longlife degli indicatori segnalano la disponi-
bilità e il funzionamento della pompa, l'attivazione del pres-
sostato e dell'interruttore a galleggiante, un avvio errato, un
guasto cumulativo, l'avvio e l'arresto manuale.
�������tasti a pressione per avviamento e arresto manuali, prova
delle lampadine e riarmo di allarmi e segnalazioni d'avviso.
�������������������������fusibili di protezione che tollerano la
corrente di avvio per almeno 20 s.
������������������contattore per il collegamento diretto �no
a 22 kW, con potenza maggiore avvio mediante collegamento
stella-triangolo.
������������ solo per segnalazione.
��������������������������������������� mediante un interrut-
tore a galleggiante, in modo che il livello dell'acqua sia sempre
ad almeno 2/3 del serbatoio di aspirazione.
���������������������������� alimentazione elettrica e po-
tenza della pompa.
��������������������������������� i guasti di ogni genere sono
segnalati da un indicatore di guasto comune.
������������������������������������ l'importante informazio-
ne sui blocchi di "avvio errato" viene indicata da un indicatore di
guasto personalizzato.
���������������������������������� tutte le informazioni sui
blocchi sono indicate mediante LED, riportate sul display come
codici di errore e devono essere confermate.
��������
� Programmato in fabbrica per un funzionamento completa-
mente automatico.
� Informazioni su tensione, intensità di corrente e potenza
della pompa.
� Navigazione a menu con rappresentazione di icone.
la valvola d'intercettazione, attraverso cui si effettua l'ali-
mentazione delle testine dell'irrigatore, nel sistema si crea la
pressione di manutenzione. Per arrestare la pompa principale e
la pompa di riserva si devono premere i tasti di arresto dell'unità
SC Fire.
����������������
� Impianti antincendio �ssi - Impianti di irrigazione a pioggia
automatici (EN 12845) facenti parte di pompe con motore
elettrico
� Equipaggiamento elettrico delle macchine EN 60204-1
� Combinazione di apparecchi di comando a bassa tensione
(EN�61439-1 ed EN�61439-2)
� Compatibilità elettromagnetica. Norma generica sull'immu-
nità. Parte 2: Ambiente industriale. EN 61000-6-2
� Compatibilità elettromagnetica (EMC): Parte 6-3: Norme ge-
neriche - Emissione per gli ambienti residenziali, commerciali
e dell'industria leggera
���������������
�
