La norma de�nisce che i sistemi di pressurizzazione siano in-

stallati sotto battente, quindi che l’asse della pompa sia sotto il

livello minimo dell’acqua. “Almeno due terzi della riserva idrica

effettiva devono essere sopra l’asse della pompa. In ogni caso

l’asse della pompa non può essere a più di 2 metri sopra il livello

minimo della riserva idrica”.

������������������������������������

La tubazione di aspirazione deve essere diritta o conica e deve

essere lunga almeno 2 volte il DN della tubazione stessa. Sulla

bocca di aspirazione della pompa non deve essere installata

direttamente un eventuale valvola di intercettazione ma deve

essere presente un tratto eccentrico di tubazione piatto nella

parte superiore e inclinato con angolo max di 20° sulla parte

inferiore. La tubazione deve essere progettata tenendo conto

delle perdite di carico comprese le eventuali valvole e raccordi, in

modo da assicurare che l’NPSH disponibile sia superiore all’NPSHr

(vedi curva caratteristica della pompa) di almeno 1 metro.

������������������������������������

Il diametro della tubazione di aspirazione non sia inferiore a DN

65, e che in ogni caso la velocità dell’acqua nella tubazione non

sia superiore a 1,8 m/s quando la pompa è in funzione.

Nel caso di sistemi con più pompe è possibile realizzare un

collettore di aspirazione a condizione che le interconnessioni

siano intercettabili da una valvola, il diametro del collettore deve

essere adeguato alle prestazioni idrauliche delle pompe.

4

3

1

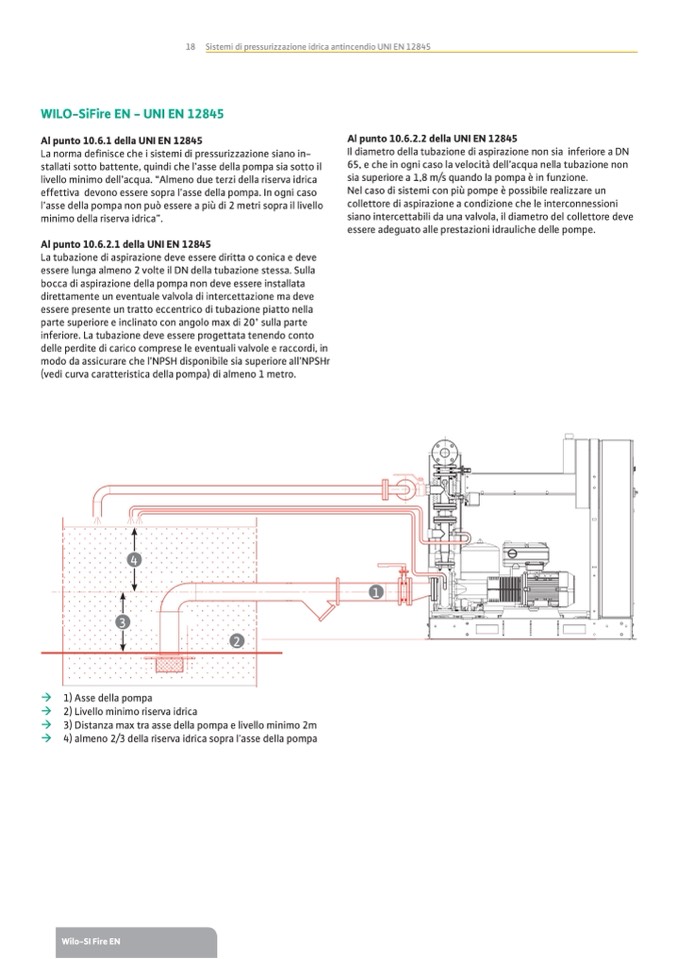

���1) Asse della pompa

���2) Livello minimo riserva idrica

���3) Distanza max tra asse della pompa e livello minimo 2m

���4) almeno 2/3 della riserva idrica sopra l’asse della pompa

���������������

18 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
