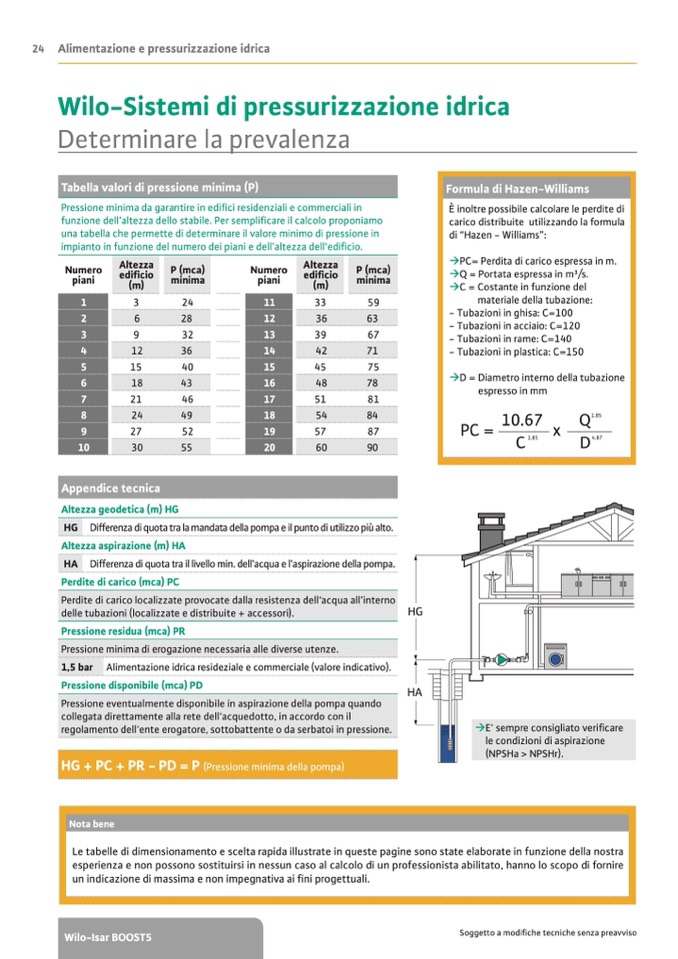

24 Alimentazione e pressurizzazione idrica
Wilo-Sistemi di pressurizzazione idrica
Determinare la prevalenza
Formula di Hazen-Williams
È inoltre possibile calcolare le perdite di
carico distribuite utilizzando la formula
di “Hazen - Williams”:
�PC= Perdita di carico espressa in m.
�Q = Portata espressa in m3/s.
�C = Costante in funzione del
materiale della tubazione:
- Tubazioni in ghisa: C=100
- Tubazioni in acciaio: C=120
- Tubazioni in rame: C=140
- Tubazioni in plastica: C=150
�D = Diametro interno della tubazione
espresso in mm
10.67
Q
1.85
PC =
C
1.85
x
D
4.87
Tabella valori di pressione minima (P)
Pressione minima da garantire in edi�ci residenziali e commerciali in
funzione dell’altezza dello stabile. Per sempli�care il calcolo proponiamo
una tabella che permette di determinare il valore minimo di pressione in
impianto in funzione del numero dei piani e dell’altezza dell‘edi�cio.
Numero
piani
Altezza
edi�cio
(m)
P (mca)
minima
Numero
piani
Altezza
edi�cio
(m)
P (mca)
minima
1
3
24
11
33
59
2
6
28
12
36
63
3
9
32
13
39
67
4
12
36
14
42
71
5
15
40
15
45
75
6
18
43
16
48
78
7
21
46
17
51
81
8
24
49
18
54
84
9
27
52
19
57
87
10
30
55
20
60
90
Appendice tecnica
Altezza geodetica (m) HG
HG
Differenza di quota tra la mandata della pompa e il punto di utilizzo più alto.
Altezza aspirazione (m) HA
HA
Differenza di quota tra il livello min. dell’acqua e l’aspirazione della pompa.
Perdite di carico (mca) PC
Perdite di carico localizzate provocate dalla resistenza dell‘acqua all’interno
delle tubazioni (localizzate e distribuite + accessori).
Pressione residua (mca) PR
Pressione minima di erogazione necessaria alle diverse utenze.
1,5 bar
Alimentazione idrica resideziale e commerciale (valore indicativo).
Pressione disponibile (mca) PD
Pressione eventualmente disponibile in aspirazione della pompa quando
collegata direttamente alla rete dell'acquedotto, in accordo con il
regolamento dell'ente erogatore, sottobattente o da serbatoi in pressione.
HG + PC + PR - PD = P (Pressione minima della pompa)
HG
H
A
�E' sempre consigliato veri�care
le condizioni di aspirazione
(NPSHa > NPSHr).
Nota bene
Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra
esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, hanno lo scopo di fornire
un indicazione di massima e non impegnativa ai �ni progettuali.
Wilo-Isar BOOST5
Soggetto a modi�che tecniche senza preavviso
