Wilo-Isar BOOST5

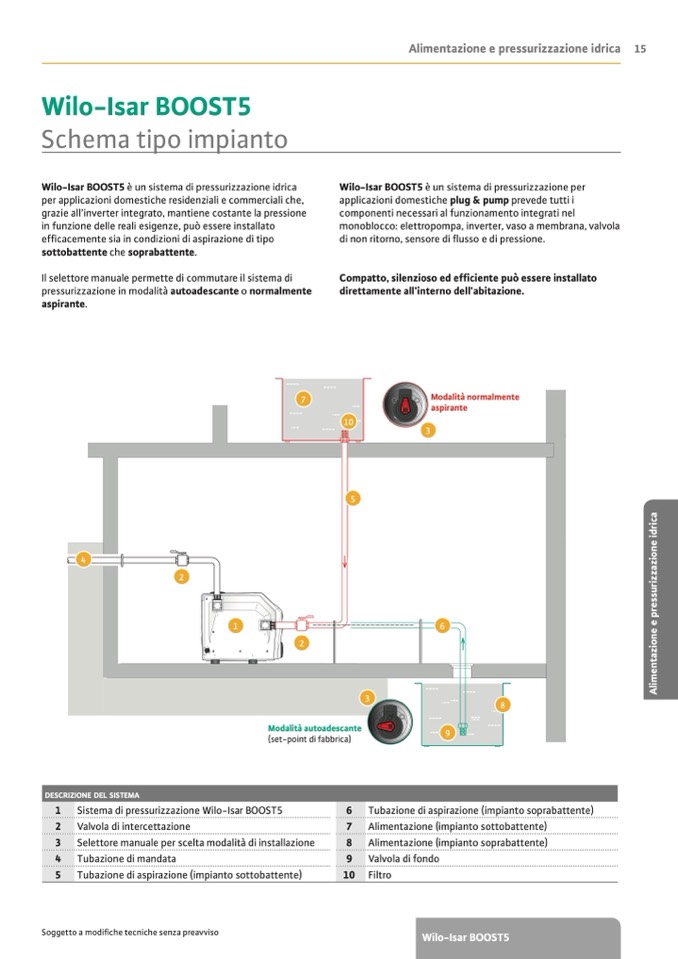

Schema tipo impianto

Wilo-Isar BOOST5 è un sistema di pressurizzazione idrica

per applicazioni domestiche residenziali e commerciali che,

grazie all’inverter integrato, mantiene costante la pressione

in funzione delle reali esigenze, può essere installato

ef�cacemente sia in condizioni di aspirazione di tipo

sottobattente che soprabattente.

Il selettore manuale permette di commutare il sistema di

pressurizzazione in modalità autoadescante o normalmente

aspirante.

Wilo-Isar BOOST5 è un sistema di pressurizzazione per

applicazioni domestiche plug & pump prevede tutti i

componenti necessari al funzionamento integrati nel

monoblocco: elettropompa, inverter, vaso a membrana, valvola

di non ritorno, sensore di �usso e di pressione.

Compatto, silenzioso ed ef�ciente può essere installato

direttamente all’interno dell’abitazione.

4

DESCRIZIONE DEL SISTEMA

2

1

Sistema di pressurizzazione Wilo-Isar BOOST5

2

Valvola di intercettazione

3

Selettore manuale per scelta modalit

à di installazione

4

Tubazione di mandata

5

Tubazione di aspirazione (impianto sottobattente)

Soggetto a modi�che tecniche senza preavviso

Wilo-Isar BOOST5

7

10

5

Modalità normalmente

aspirante

Alimentazione e pressurizzazione idrica 15

1

6

2

3

9

6

Tubazione di aspirazione (impianto soprabattente)

7

Alimentazione (impianto sottobattente)

8

Alimentazione (impianto soprabattente)

9

Valvola di fondo

10 Filtro

Modalità autoadescante

(set-point di fabbrica)
