Alimentazione e pressurizzazione idrica 13

Wilo-Isar BOOST5

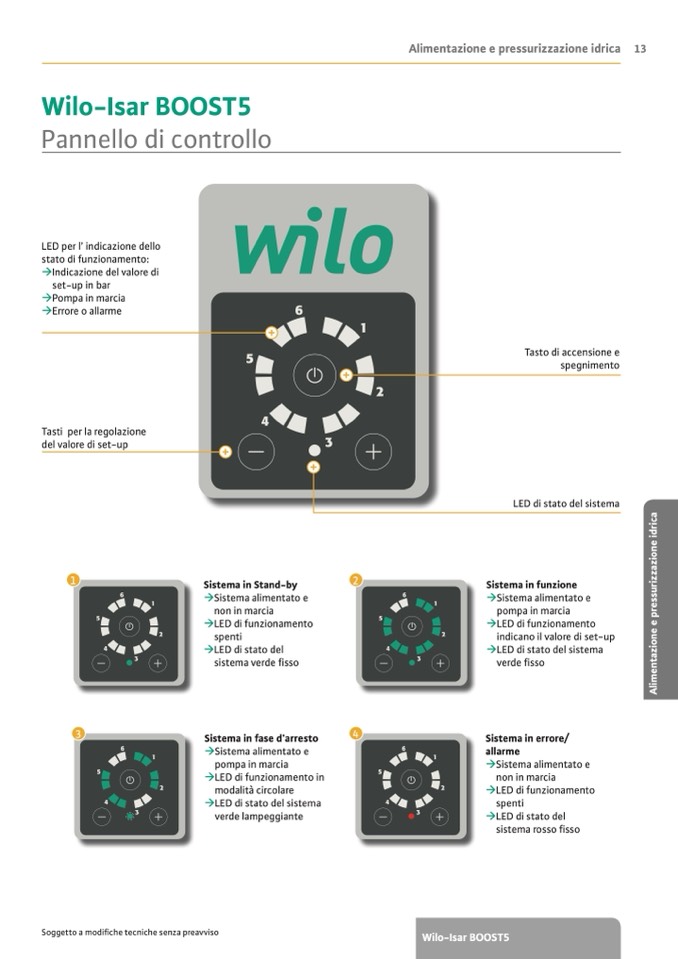

Pannello di controllo

LED per l’ indicazione dello

stato di funzionamento:

�Indicazione del valore di

set-up in bar

�Pompa in marcia

�Errore o allarme

Tasti per la regolazione

del valore di set-up

+

+

Tasto di accensione e

spegnimento

LED di stato del sistema

Sistema in funzione

�Sistema alimentato e

pompa in marcia

�LED di funzionamento

indicano il valore di set-up

�LED di stato del sistema

verde �sso

Sistema in errore/

allarme

�Sistema alimentato e

non in marcia

�LED di funzionamento

spenti

�LED di stato del

sistema rosso �sso

1

Sistema in Stand-by

2

�Sistema alimentato e

non in marcia

�LED di funzionamento

spenti

�LED di stato del

sistema verde �sso

3

Sistema in fase d’arresto

4

�Sistema alimentato e

pompa in marcia

�LED di funzionamento in

modalità circolare

�LED di stato del sistema

verde lampeggiante

Soggetto a modi�che tecniche senza preavviso
