FILETTATURA

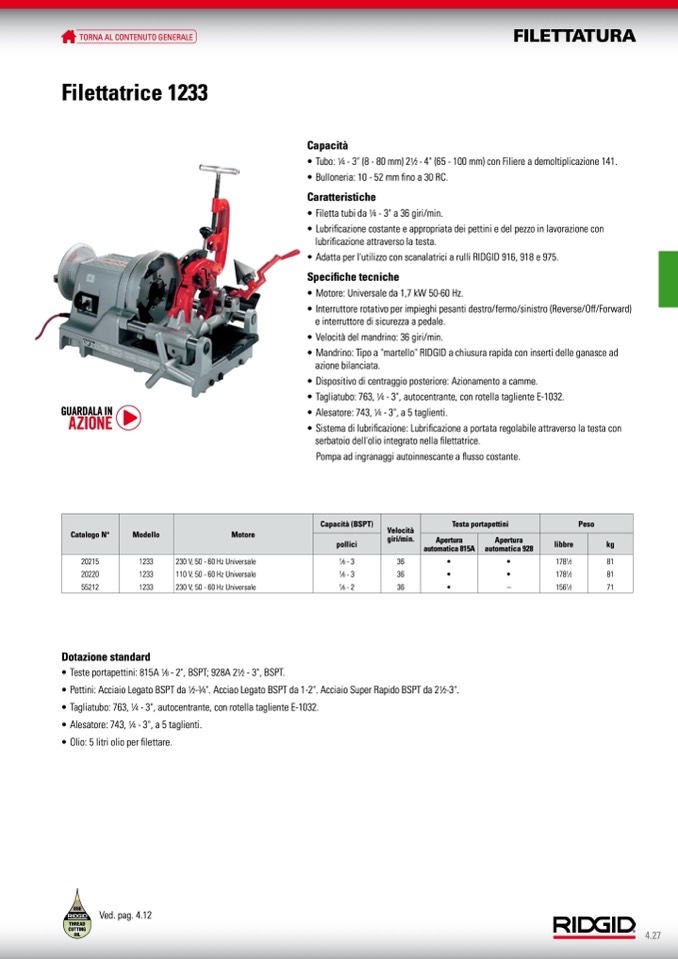

Filettatrice 1233
Capacità
• Tubo:
1
⁄
4
- 3" (8 - 80 mm) 2
1
⁄
2
- 4" (65 - 100 mm) con Filiere a demoltiplicazione 141.
• Bulloneria: 10 - 52 mm fino a 30 RC.
Caratteristiche
• Filetta tubi da
1
⁄
4
- 3" a 36 giri/min.
• Lubrificazione costante e appropriata dei pettini e del pezzo in lavorazione con
lubrificazione attraverso la testa.
• Adatta per l'utilizzo con scanalatrici a rulli RIDGID 916, 918 e 975.
Specifiche tecniche
GUARDALA IN
•
•
•
•
•
•
•
•
Motore: Universale da 1,7 kW 50-60 Hz.
Interruttore rotativo per impieghi pesanti destro/fermo/sinistro (Reverse/Off/Forward)
e interruttore di sicurezza a pedale.
Velocità del mandrino: 36 giri/min.
Mandrino: Tipo a "martello" RIDGID a chiusura rapida con inserti delle ganasce ad
azione bilanciata.
Dispositivo di centraggio posteriore: Azionamento a camme.
Tagliatubo: 763,
1
⁄
4
- 3", autocentrante, con rotella tagliente E-1032.
Alesatore: 743,
1
⁄
4
- 3", a 5 taglienti.
Sistema di lubrificazione: Lubrificazione a portata regolabile attraverso la testa con
serbatoio dell'olio integrato nella filettatrice.
Pompa ad ingranaggi autoinnescante a flusso costante.
AZIONE
Catalogo N°
Modello
Motore
Capacità (BSPT)
Velocità
giri/min.
Testa portapettini
Peso
pollici
Apertura
automatica 815A
Apertura
automatica 928
libbre
kg
20215
1233
20220
1233
55212
1233
Dotazione standard
230 V, 50 - 60 Hz Universale
110 V, 50 - 60 Hz Universale
230 V, 50 - 60 Hz Universale
1
⁄
8
- 3
1
⁄
8
- 3
1
⁄
8
- 2
36
•
•
36
•
•
36
•
–
178
1
⁄
2
81
178
1
⁄
2
81
156
1
⁄
2
71
• Teste portapettini: 815A
1
⁄
8
- 2", BSPT; 928A 2
1
⁄
2
- 3", BSPT.
• Pettini: Acciaio Legato BSPT da
1
⁄
2
-
3
⁄
4
". Acciao Legato BSPT da 1-2". Acciaio Super Rapido BSPT da 2
1
⁄
2
-3".
• Tagliatubo: 763,
1
⁄
4
- 3", autocentrante, con rotella tagliente E-1032.
• Alesatore: 743,
1
⁄
4
- 3", a 5 taglienti.
• Olio: 5 litri olio per filettare.
Ved. pag. 4.12
4.27
